Werkseigene Produktionskontrolle (WPK)
Seit November 2014 ist die Creative Factory GmbH nach EN 1090 zertifiziert. Die werkseigene Produktionskontrolle (WPK) sichert die durchgängige Eigenüberwachung tragender Stahl- und Aluminiumkonstruktionen und ist Voraussetzung für die gesetzlich vorgeschriebene CE-Kennzeichnung.
Schon gewusst? CE-Pflicht für tragende Bauteile
Seit dem 01.07.2014 dürfen tragende Stahl- und Aluminiumbauteile in der Lichtwerbebranche nur noch mit CE-Kennzeichnung in Verkehr gebracht werden. Tragende Bauteile ohne CE-Zeichen sind seither gesetzeswidrig .
Fazit: Aufgepasst beim Kauf von Lichtwerbeanlagen mit geschweißten Konstruktionen.
Unser Betrieb verfügt über die Zertifizierung nach EN 1090 seit November 2014. Dass nun auch in der Lichtwerbebranche EU-Richtlinien Einzug gehalten haben, ist zwar mit einem enormen bürokratischen Mehraufwand verbunden, aber auch zu begrüßen. Damit wird für den Kunden nachvollziehbar, in welcher Qualität das erworbene Produkt hergestellt wurde.
Lutz Werner, Geschäftsführer
Begriffe und Erklärungen
CE-Kennzeichen
Damit deklariert der Hersteller die Übereinstimmung mit den Anforderungen nach EN 1090-1. Der Hersteller bestätigt die deklarierten Bauteileigenschaften, d. h. Toleranzen, Schweißeignung, Bruchfestigkeit, Tragfähigkeit und Dauerhaftigkeit (Korrosionsschutz).
Herstellerzertifizierung
Nur Hersteller, die eine werkseigene Produktionskontrolle (WPK) eingeführt haben und durch eine Zertifizierungsstelle zertifiziert sind, dürfen auch CE kennzeichnen.
WPK (werkseigene Produktionskontrolle)
Die WPK steht für eine ständige Eigenüberwachung durch den Hersteller. Die Produktionskontrolle muss alle Kernprozesse abdecken. Sofern der Hersteller die Statik mitverantwortet, unterliegt auch der Bemessungsprozess der WPK. Die Qualitätssicherungsmaßnahmen müssen schriftlich festgelegt werden (Handbuch WPK). Die Ergebnisse der regelmäßigen Kontrollen müssen rückverfolgbar aufgezeichnet werden.
Handbuch WPK
Es dient der Anleitung der Mitarbeiter, die qualitätsrelevante Tätigkeiten ausführen. Deshalb muss die Beschreibung, wie die Normforderungen (EN 1090, ISO 3834) umgesetzt werden, möglichst praxisnah erfolgen. Das Handbuch sollte kompakt, anwenderfreundlich und auf die Herstellersituation maßgeschneidert sein. Die Aufgaben innerhalb der WPK müssen eindeutig Mitarbeitern zugeteilt werden, am besten mittels einer Zuständigkeitsmatrix.
Folgende Inhalte der WPK werden in der EN 1090-1 zwingend gefordert:
• Personalqualifikation und Verantwortlichkeiten
• Fertigungs- und Prüfeinrichtungen, Instandhaltung, Kalibrierung
• Qualitätssicherung des Bemessungsvorganges, Konstruktionsmaterialien
• Bauteilspezifikation
• Überwachungs- und Prüfplan
• Produktbewertung
Ausführungsklassen EXC1–EXC4 (EXC = Execution Class)
Tragwerke und Bauteile werden in vier Ausführungsklassen eingeteilt — abhängig vom Gefährdungspotenzial im Versagensfall (der Eurocode spricht von Schadensfolgeklassen), abhängig von der Beanspruchungsart (statisch oder dynamisch) und von der Komplexität der Herstellung.
Die Ausführungsnormen EN 1090-2 (Stahl) und EN 1090-3 (Alu)
Die umfangreichen Ausführungsnormen enthalten Bündel von Herstellungsregeln, welche der Hersteller gegebenenfalls einhalten muss. Je höher die Ausführungsklasse, desto umfangreicher und strenger sind die Anforderungen. Bei der Herstellung einfacher Bauteile sind viele Anforderungen nicht zutreffend und entfallen. Der Hersteller muss sich allerdings in jedem Fall der Mühe unterziehen, die zutreffenden Normforderungen festzumachen.
Auszüge aus dem Handbuch WPK
8. Bemessung — Verantwortlicher: Karsten Reichel, Konstrukteur

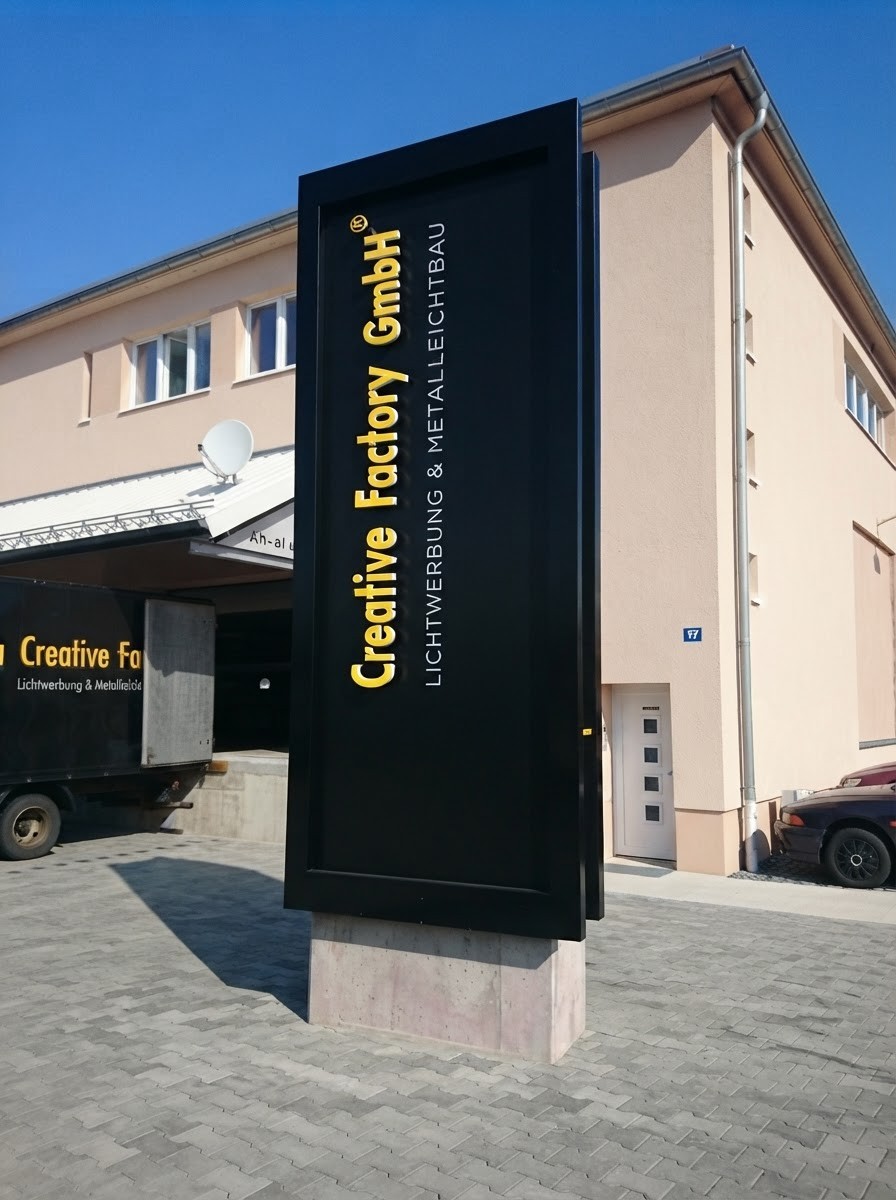

Die Bemessung tragender Aluminiumkonstruktionen wird hausintern bis zu einer Gesamtfläche (Windangriffsfläche) von 8 m² und einer Pylonhöhe von 4000 mm selbst durchgeführt. In der Ausführungsklasse EXC1 dürfen keine biegesteifen Kopfplattenstöße verwendet werden. Stützen dürfen bis zu einer max. Knicklänge von 3 m gefertigt werden, Biegeträger mit max. 5 m Spannweite und einer Auskragung bis 2 m. Flächenlasten dürfen 2,5 kN/m², Einzellasten 2 kN nicht überschreiten. Eine vorgegebene Schadensfolgeklasse ab CC2 bedingt die Fremdfertigung bei einem höher zertifizierten Zulieferer.

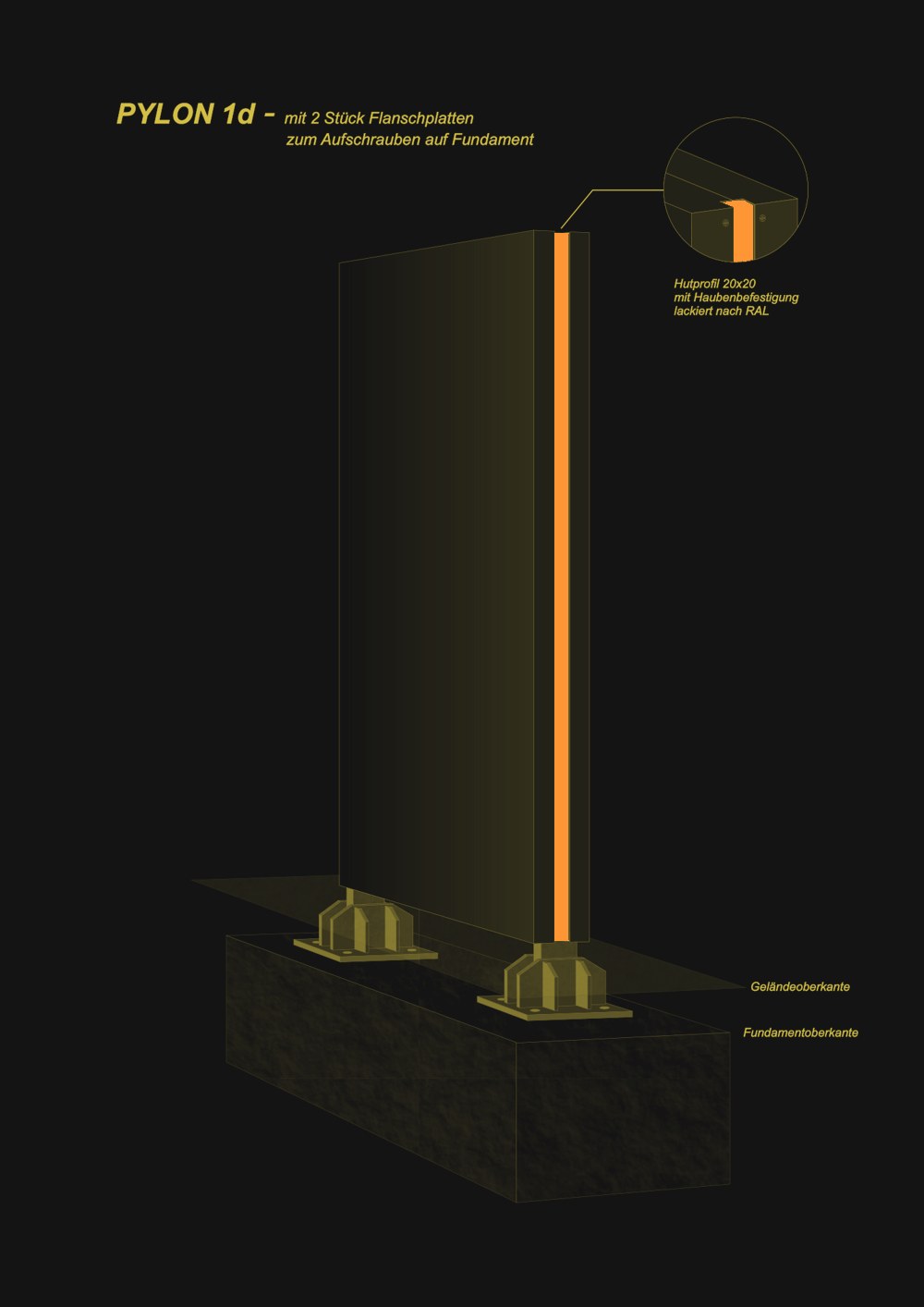

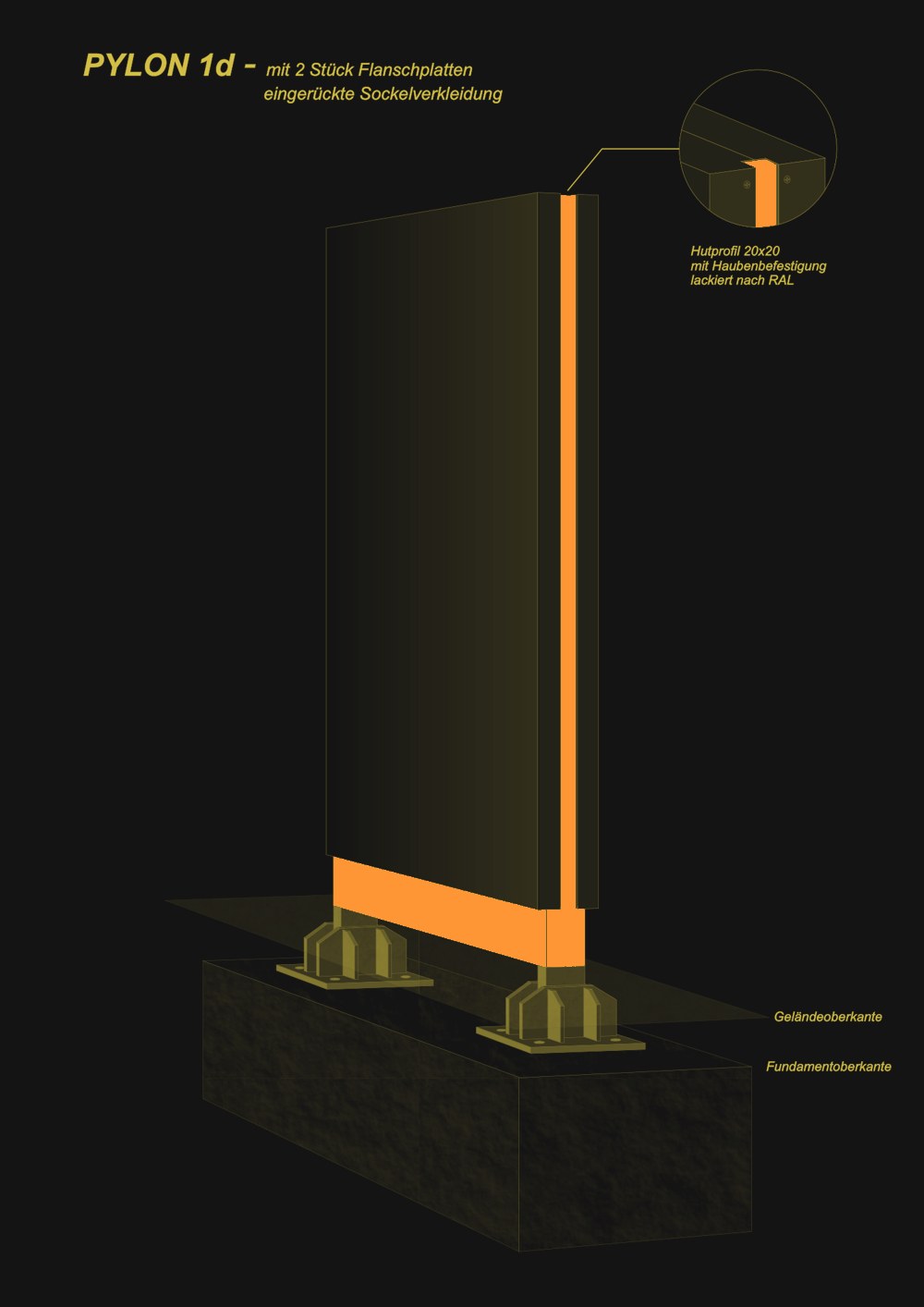

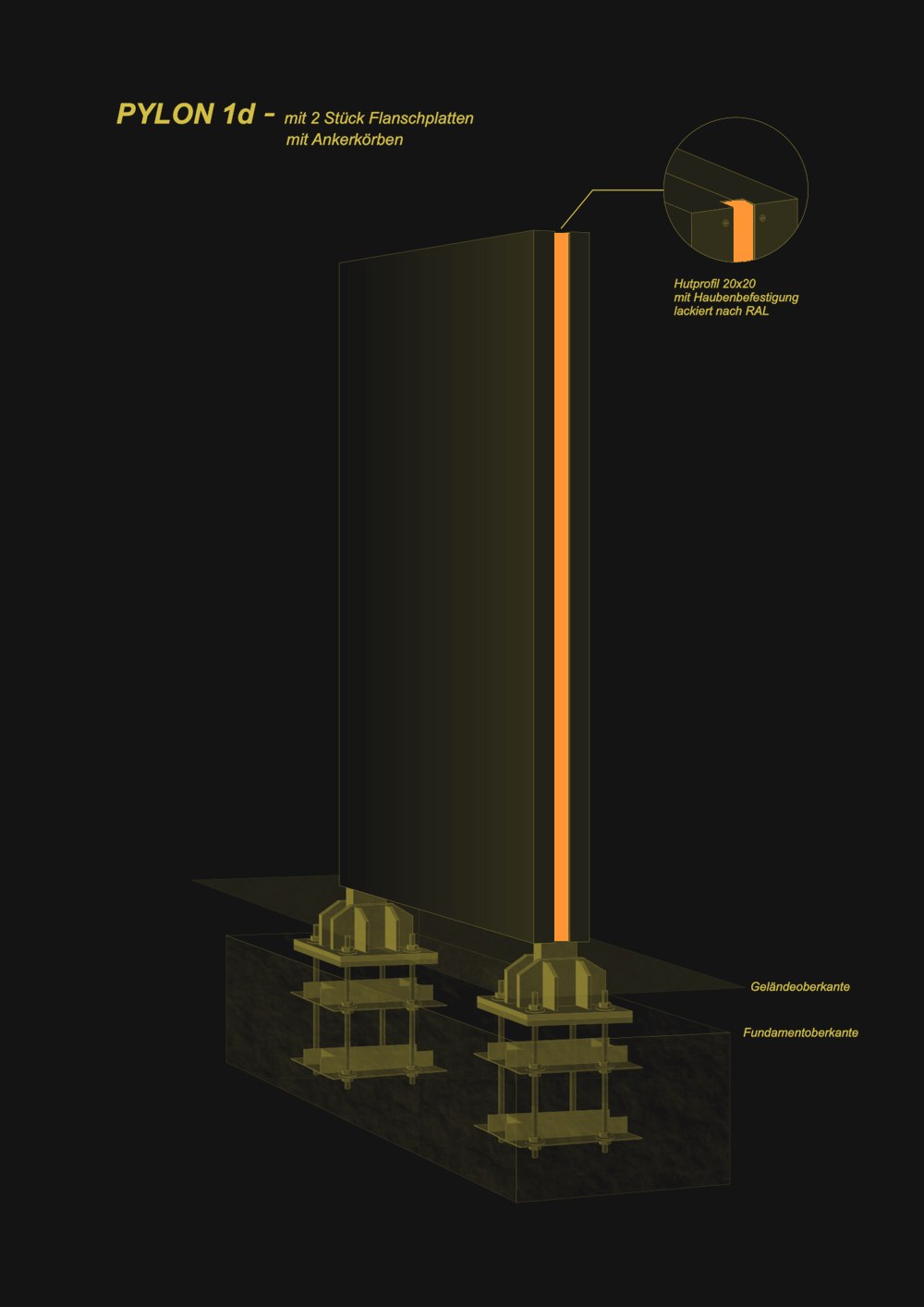

Aluminiumtragwerke und Pylone sind so zu planen und auszuführen, dass die tragenden Querschnittsabmessungen durch den Konstrukteur aus Erfahrung festgelegt werden. Weicht der Erfahrungswert stark vom Kundenwunsch ab, hat er mit dem Kunden Rücksprache zu halten.
Ab einer Höhe über 4000 mm werden tragende Bauteile grundsätzlich durch ein Statikbüro fremdbemessen und aus Stahl durch einen höherzertifizierten Zulieferer gefertigt.
Bei Dachanlagen ab 1500 mm Höhe sind alle tragenden Bauteile als kundenseitige Bauleistung ausführen zu lassen.
Schweißnähte sind grundsätzlich als Kehlnaht auszuführen. Tragende Stumpfnähte sind nicht zulässig, sie sollen nur zur Verbesserung der Anmutung dienen. Die Dimensionierung und Ausführung der Schweißnähte in den Kategorien CF1–4 sind in der allgemeinen Schweißanweisung der Creative Factory GmbH festgelegt. In der Kategorie CF5 sind die Schweißnahtdimensionierungen in der Konstruktionszeichnung festzulegen.
7. Einrichtung — Verantwortlicher: Jürgen Pfiebekowske, Teamleiter Metall
Für die Prüfung der Messmittel im Zuschnitt und in der Schweißerei hat Herr Pfiebekowske folgende Prüftätigkeiten auszuführen und zu dokumentieren:
• wöchentliche Sichtprüfung der Handmessmittel wie Schiebelehren und Rollmaße
• wöchentliche Sichtprüfung der Digitalmesseinrichtung der Profilsäge
• monatliche Kontrolle der Maschinenschweißparameter an den beiden Schweißautomaten
• monatliche Kontrollschnittprüfung der Digitalmesseinrichtung der Profilsäge
• jährliche TÜV-Prüfung der Schweißautomaten
Dokumentation: im Kontrollbuch und Maschinenwartungsheft.
Datum Vorgang
01.07.2014 Alle Messmittel einer Sichtkontrolle und Funktionsprobe unterzogen
01.08.2014 Digitalmesseinrichtung der Profilsäge — Kontrollschnitt OK
01.11.2014 TÜV-Prüfung Schweißautomat
Materiallagerung
Die Materialien sind im Aluminiumregal sortenrein zu lagern. Der Lagerbestandsnachweis wird im Netzwerk in einer separaten Lagerliste aufgeführt und ist durch den Teamleiter Schweißerei anhand der Lieferscheine und deren Kontrolle auf dem aktuellen Stand zu halten. Die Lieferscheine sind nach der Kontrolle im Büro abzugeben und werden 5 Jahre lang archiviert.
6. Konformitätserklärung
Nach Fertigstellung eines Produktes gemäß EN 1090 wird die Konformitätserklärung ausgestellt. Diese enthält neben den Angaben zum Produkt das Zertifikat über die werkseigene Produktionskontrolle, das von einer Zertifizierungsstelle ausgestellt wurde.
7. CE-Kennzeichnung
Diese wird jedem Lieferschein für tragende Aluminium- und Stahlkonstruktionen als Textbaustein hinzugefügt. Fordert der Kunde eine Leistungserklärung, ist diese dem Lieferschein anzufügen.
CE-Konformitätserklärung: Tragende Bauteile und Bausätze für Aluminiumtragwerke sind zertifiziert bis EXC-1 nach EN 1090-3. Konformität zur werkseigenen Produktionskontrolle Zertifikat-Nr.: 2451-CPR-EN1090-2014.1602.001. Schweißzertifikat GHIHal-EN1090-3.00209.2014.001 (Leistungserklärung auf Anforderung).
Zertifikat EN 1090 ansehen (PDF) · Schweißzertifikat ansehen (PDF)
Leistungserklärung (Beispiel)
Die Leistungserklärung dokumentiert die deklarierten Eigenschaften eines tragenden Bauteils nach EN 1090-3. Beispielhafte Angaben:
• System: 2+
• Notifizierte Stelle: DVS ZERT GmbH, Aachener Straße 172, 40223 Düsseldorf (2451)
Leistungsmerkmal Erklärte Leistung Harmonisierte techn. Spezifikation
Grundlegende geometrische Toleranzen EN 1090-3 EN 1090-3
Schweißeignung EN 10025-2 bis -6 mit Angaben aus der Werkstoffprüfbescheinigung
Bruchzähigkeit Angaben aus der Werkstoffprüfbescheinigung
Brandverhalten Klasse B2
Freisetzung von Cadmium NPD
Freisetzung von radioaktiver Strahlung NPD
Dauerhaftigkeit C3 mittel nach EN ISO 12944-2; C3 mittel nach EN ISO 14713-1
Tragfähigkeit Nicht tragend
Verformung im Grenzzustand der Gebrauchstauglichkeit NPD
Ermüdungsfestigkeit NPD
Feuerwiderstand NPD
NPD = No Performance Determined (keine Leistung festgestellt). Die Verantwortung für die Erstellung dieser Leistungserklärung liegt allein beim Hersteller.
/// vertiefung — erklärvideo
werkseigene produktionskontrolle · en 1090 · ca. 7:40 min
Buchstaben aus Edelstahl
Werbeanlagen und Profilbuchstaben aus Edelstahl - beleuchtet oder unbeleuchtet. Ein Überblick über die Werkstoffe V2A und V4A sowie die wichtigsten Oberflächenstrukturen von kaltgewalzt bis mustergewalzt.
Werbeanlagen aus Edelstahl — beleuchtet oder unbeleuchtet
Edelstahl ist ein Sammelbegriff für nichtrostende Stähle: mindestens 10,5 % Chrom , das die unsichtbare, selbstheilende Passivschicht gegen Korrosion bildet. Über die Legierung wird fein abgestimmt: Nickel und Molybdän steigern die Beständigkeit, Niob, Titan und Schwefel verbessern die Formbarkeit — entscheidend für komplexe Profilbuchstaben und Rahmenkonstruktionen.
/// güteklassen · v2a oder v4a
v2a · der allrounder Standard im Landesinneren
Der häufigste Werkstoff im Metallbau — Geländer, Fahrzeuge, Werbeanlagen im Binnenland.
v4a · für aggressive umgebung Pflicht in Küstennähe
Bei salzhaltiger Luft oder hoher chemischer Belastung ist V4A keine Empfehlung — ein Muss.
/// matrix · oberflächenstrukturen

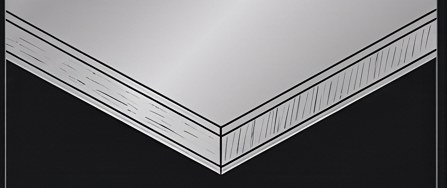

kaltgewalzt · 3c Matt & glatt
Korrosionsbeständig mit matter, glatter Oberfläche — der grundsolide Standard ohne zusätzliche mechanische Bearbeitung.

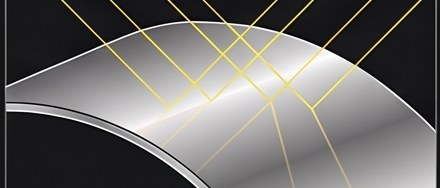

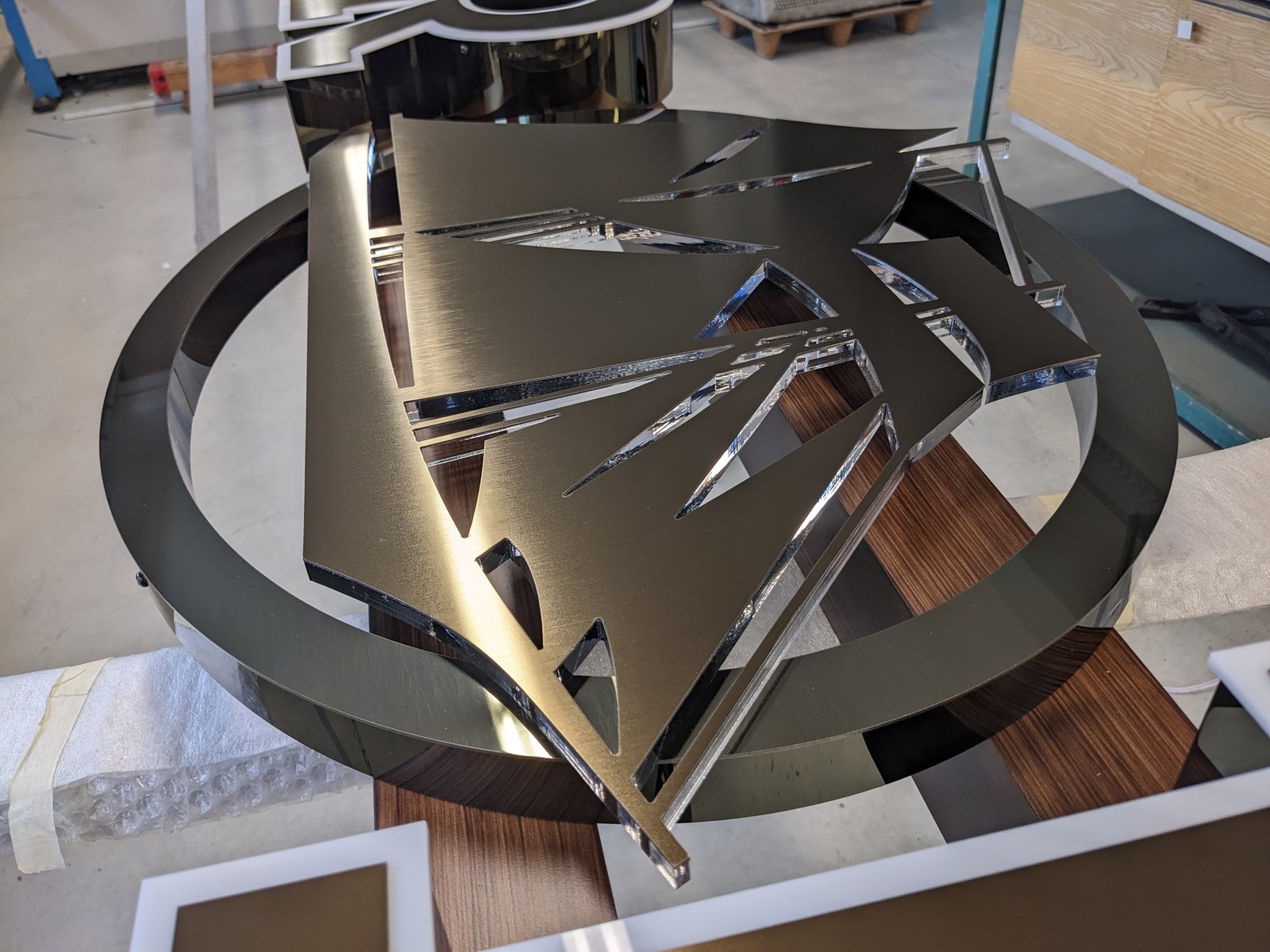

poliert · 2r / 3d Hochglänzend
Verschiedene Glanzgrade bis zum Spiegel — durch mechanische Bearbeitung oder Blankglühen.
geschliffen · 1g / 2g Klassischer Schliff
Standardkörnung K240 (K80–K400 möglich). Bei Werbeanlagen im Außenbereich: Schliffstruktur immer senkrecht montieren, damit Wasser und Schmutz ablaufen.
gebürstet · 1j / 2j Fein & mattglänzend
Wesentlich feinere Oberflächenstruktur als der Schliff — eleganter, haptisch weicher Look.

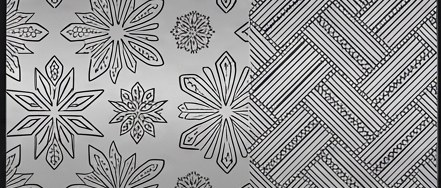

mustergewalzt · 1m / 2m Eingewalzte Dekore
Strukturen wie Eisblume, Leinen, Leder, Karo oder marmoriert werden einseitig tief eingewalzt — mattglänzend und extrem kratzfest.
wir beraten sie gern —
auch mit mustern zum anfassen
/// referenz · oberflächen im überblick
code oberfläche charakteristik
3C Kaltgewalzt glatt, matt — der Standard
2R / 3D Poliert hochglänzend bis spiegelnd (blankgeglüht)
1G / 2G Geschliffen Korn 240 · senkrecht montieren
1J / 2J Gebürstet feiner, mattglänzend
1M / 2M Mustergewalzt Eisblume, Leinen u. v. m. · kratzfest
/// vertiefung · erklärvideo
/// erklärvideo · edelstahl & oberflächencodes · 7:39 min
Brandschutz in der Lichtwerbung
Ein Überblick über die europäischen und deutschen Brandschutzklassen und die Einordnung der in der Lichtwerbung verwendeten Materialien. Mit Vergleichstabelle DIN EN 13501-1 zu DIN 4102-1.
Sehr geehrte Kunden,
das Thema Brandschutz ist aktueller denn je und sorgt für viele Diskussionen in unserer Branche und darüber hinaus (z.B. Flughafen Berlin).
Wir hoffen, dass sich der LWD (Lichtwerber Deutschland e.V.) mit dem Architektenverband und den zuständigen Behörden auseinandersetzt, um endlich einmal Klarheit in punkto Architektenforderungen und deren Umsetzbarkeit in der Lichtwerbepraxis zu schaffen.
Wir als Firma haben der Entwicklung Rechnung getragen. Nach vielen Experimenten und Versuchen können wir nun auch Profilbuchstaben in Profil 8 komplett aus Kunststoffen fertigen, die die Brandschutzklasse B1 nach DIN 4102-1 erfüllen.
Dieser Newsletter soll helfen, Ihnen einen kleinen Überblick über Brandschutzklassen und die Einordnung der Materialien, die in unserer Branche Anwendung finden, zu geben.
Lutz Werner
Geschäftsführer
Brandschutzklassen in Deutschland und der EU
Es existieren die europäischen Brandklassen, die nach DIN EN 13501-1, und die deutschen Brandklassen, die nach DIN 4102-1 definiert sind. Dabei akzeptieren deutsche Architekten meist nur die durch deutsche Prüfinstitute zertifizierten Materialien. Ein außerhalb Deutschlands durchgeführter Brandschutztest mit EU-Zertifikat wird meistens nicht anerkannt.
Nachfolgend eine Vergleichstabelle mit der Zuordnung der europäischen und deutschen Baustoffklassen.
Brandschutzklasse A1
Zur Baustoffklasse A1 zählen alle Baustoffe, die nicht brennbar sind und daher keine Gefahr im Falle eines Brandes darstellen.
Brandschutzklasse A2
Dazu gehören Bauteile, die zwar nicht selbst entzündbar sind, aber in geringem Maße brennbare Anteile enthalten.
Brandschutzklasse B1
Hier aufgeführte Baustoffe sind grundsätzlich brennbar, sie dürfen nach dem Erlöschen des Feuers aber nicht selbständig weiterbrennen.
Brandschutzklasse B2
B2-Baustoffe lassen sich durch Zündquellen entflammen und brennen – abhängig von den Umgebungsbedingungen – von alleine weiter.
Brandschutzklasse B3
Gegenüber B2-Baustoffen brennen B3-Baustoffe rasant ab. Sie lassen sich mit kleinen Zündquellen entflammen und brennen ohne weitere Wärmezufuhr mit steigender Geschwindigkeit weiter.
Vergleichstabelle der Baustoffklassen
Bauaufsichtliche Benennungen
kein Rauch
kein Tropfen
Europäische Klasse nach DIN EN 13501-1
Klasse nach DIN 4102-1
Nichtbrennbar
x
x
A1
A1
Nichtbrennbar
x
x
A2 - s1, d0
A2
Schwerentflammbar
x
x
B - s1, d0
C - s1, d0
B1
Schwerentflammbar
x
A2 - s2, d0
A2 - s3, d0
B - s2, d0
B - s3, d0
C - s2, d0
C - s3, d0
B1
Schwerentflammbar
x
A2 - s1, d1
A2 - s1, d2
B - s1, d1
B - s1, d2
C - s1, d1
C - s1, d2
B1
Schwerentflammbar
A2 - s3, d2
B - s3, d2
C - s3, d2
B1
Normalentflammbar
x
D - s1, d0
D - s2, d0
D - s3, d0
E
B2
Normalentflammbar
D - s1, d2
D - s2, d2
D - s3, d2
E - d2
B2
Leichtentflammbar
F
B3
Materialien in der Lichtwerbung und ihre Baustoffklassen
Nun ein kleiner Überblick über die häufig verwendeten Materialien im Lichtwerbeanlagenbau und ihre Zuordnung:
• Metalle/mineralische Stoffe – wie Aluminium, Edelstahl, Stahl, Kupfer, Messing, Glas, Stein usw. A1 (nicht brennbar)
• PMMA – Polymethylmethacrylat, Acrylglas (Plexiglas) – (B2 brennbar)
• PETG – Polyethylenterephthalat – Platten aus diesem Material haben die B1-Zertifizierung und sind schwerentflammbar (brennend abtropfend)
• PC – Polycarbonate – Platten aus diesem Material haben die B1-Zertifizierung und sind schwerentflammbar (brennend abtropfend)
• geschäumtes PVC – diese Hartschaumplatten besitzen auch die B1-Zertifizierung und sind schwerentflammbar (brennend abtropfend)
• Folien – es gibt namhafte Hersteller, deren Folien B1-zertifiziert sind oder sich in der Zertifizierung befinden.
• LEDs – auch hier gibt es Hersteller, deren LEDs B1-zertifiziert sind.
Aus dieser Auflistung ist ersichtlich, dass Lichtwerbeanlagen aus Baustoffen der Brandschutzklasse B1 gefertigt werden können. Der meistgenannte Zusatz in den Architektenausschreibungen, „nicht brennend abtropfend" , ist mit den uns bekannten Acrylersatzmaterialien (PETG/PC) nicht realisierbar, da diese in den Prüfzertifikaten deutscher Prüfinstitute als brennend abtropfend klassifiziert worden sind. Prüfzertifikate aus dem Ausland werden nicht akzeptiert.
Die Firma Röhm (Evonik) verfolgt bei dem Brandverhalten von Acrylglas eine ganz andere Argumentation. Auf ihrer Internetseite liefert sie interessante Argumente über die Vorteile des Brandverhaltens von Plexiglas, die Architekten und Baubehörden zu einem Umdenken bewegen sollen. (www.plexiglas.de)
/// vertiefung — erklärvideo
brandschutz in der lichtwerbung · a1–b3 · ca. 6:36 min

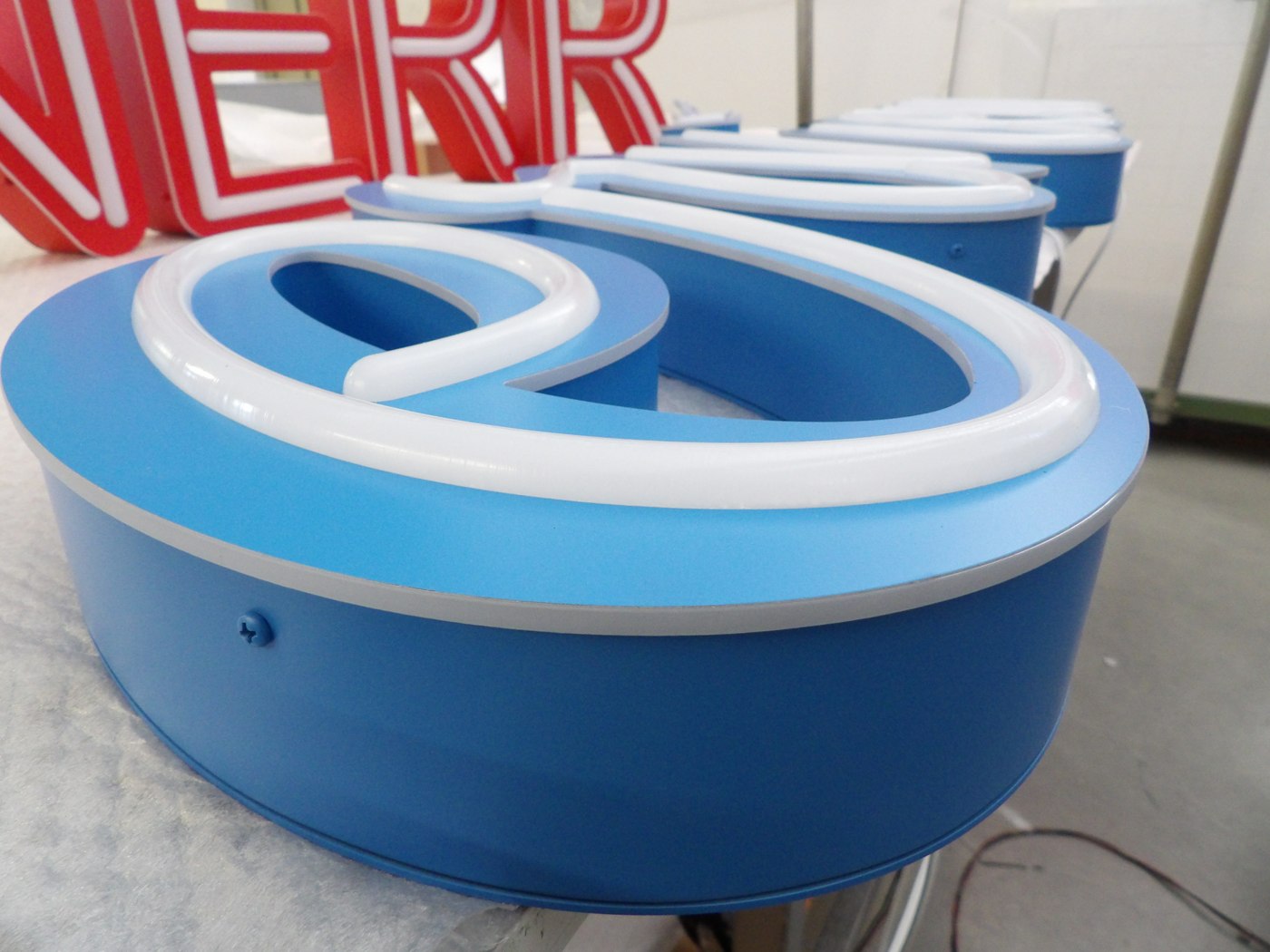

Buchstabenprofil 5/08 und 5/08i
Stabile Profilbuchstaben für große Versalhöhen bis ca. 1500 mm: Das Profil 5/08 und die innenliegende Variante 5/08i ersetzen das Profil 5 durch eine verschraubte Acryl-Zarge und sind optional in B1-zertifiziertem Material erhältlich.
Eine stabilere Alternative zum Profil 5

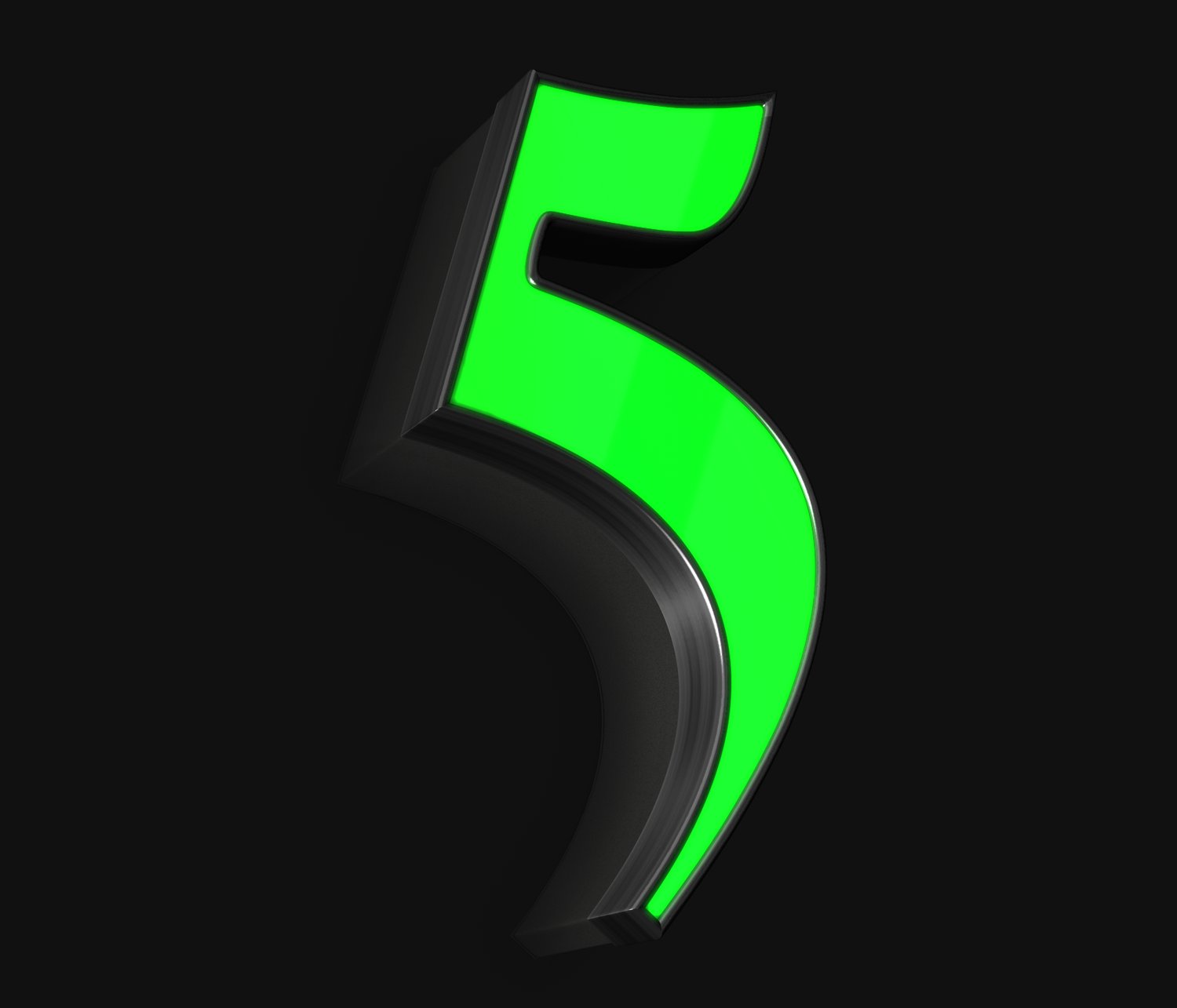

Profil-5-Buchstaben sind in Größe und Stabilität Grenzen gesetzt. Ursache ist das unterschiedliche Ausdehnungsverhalten der verwendeten Materialien wie Kunststoff, Acryl und Aluminium bei Wärme und Kälte. Für große Versalhöhen empfehlen wir Ihnen daher ein Produkt, das eine deutlich höhere Stabilität gewährleistet: unsere Profile 5/08 und 5/08i .
Diese Profile gewährleisten eine größere Stabilität der Buchstaben bei großen Versalhöhen bis ca. 1500 mm . Bei noch größeren Versalhöhen empfehlen wir Ihnen, das Profil 4 zu verwenden.

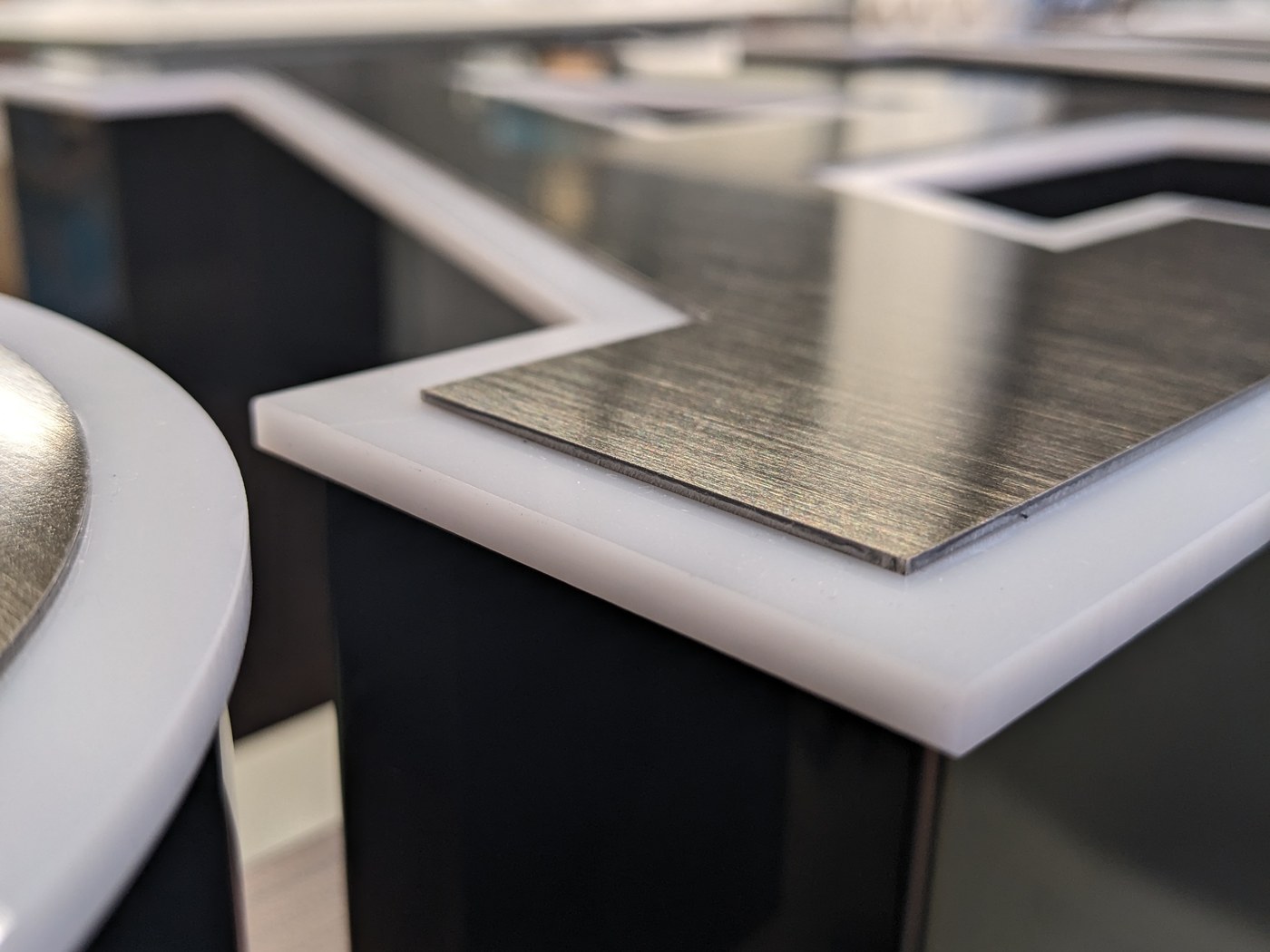

Profil 5/08 – außenliegende Acryl-Zarge
Unser Profil 5/08 imitiert das Profil 5, indem eine Acrylzarge am Frontspiegel verklebt wird. Diese Zarge ersetzt den Umleimer und wird außen mit dem Aluminiumkörper verschraubt.
Kennzeichnend für das Profil 5/08 ist die außenliegende Acryl-Zarge .
Profil 5/08i – innenliegende Acryl-Zarge
Im Gegensatz zum Profil 5/08 wird beim Profil 5/08i der Frontspiegel mit Hilfe einer eingerückten Acrylzarge von innen gegen den Aluminiumkörper geschraubt.
Kennzeichnend für das Profil 5/08i ist die innenliegende Acryl-Zarge .
Aufbau im Überblick
Beide Profile sind grundsätzlich gleich aufgebaut und unterscheiden sich nur in der Anordnung der Acryl-Zarge:
Bauteil
Profil 5/08
Profil 5/08i
Frontspiegel / Haube
Plexiglashaube 3 mm
Plexiglashaube 3 mm
Zarge (Korpus)
Alu-Zarge
Alu-Zarge
Acryl-Zarge
außenliegend
innenliegend (eingerückt)
Rückwand
Alu-Rückwand
Alu-Rückwand
Zargentiefe der Acrylhaube (Front)
30 mm
30 mm
Brandschutz: optional in B1-Zertifizierung
Einen weiteren großen Vorteil gegenüber dem Profil 5 bieten die Profilbuchstaben in 5/08 und 5/08i: Wir können diese Buchstaben auch aus Material mit B1-Zertifizierung bauen, das immer häufiger von Architekten gefordert wird.
Mehr Informationen zum Thema Brandschutzklassen finden Sie auch in unserer News-Ausgabe 04 - 2013.
Anwendungsempfehlung
• Profil 5 – bei kleineren Versalhöhen.
• Profil 5/08 und 5/08i – für große Versalhöhen bis ca. 1500 mm sowie für Anforderungen mit B1-Zertifizierung.

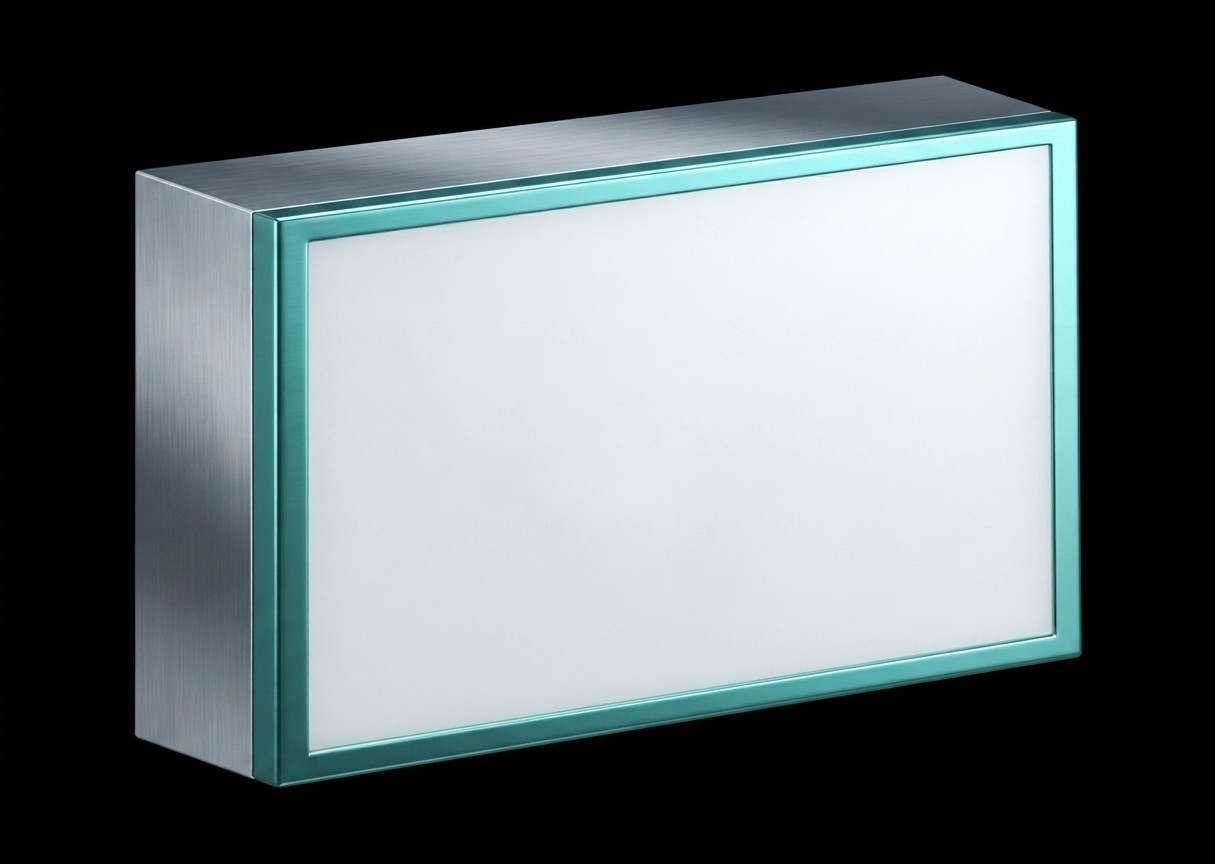

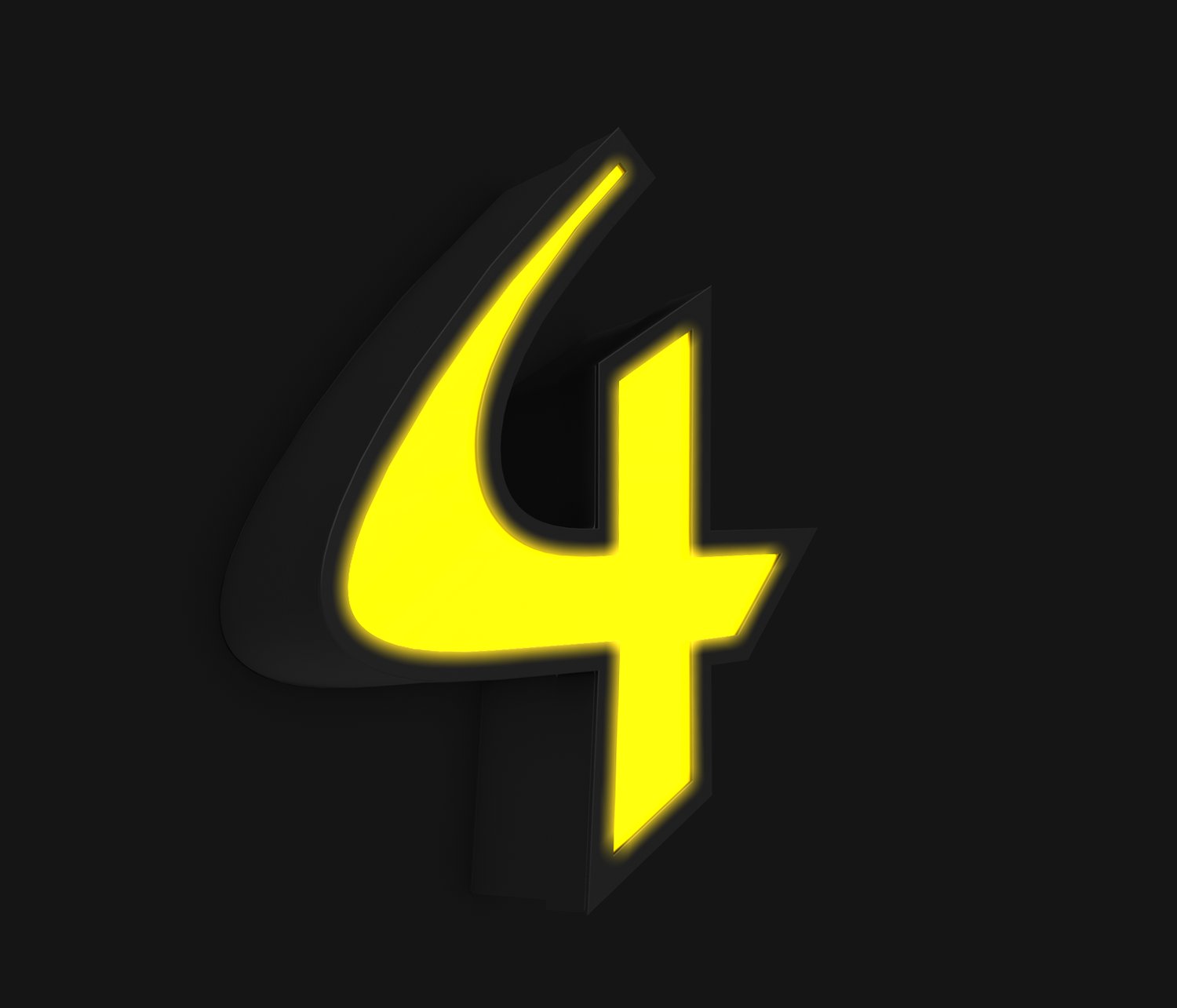

• Profil 4 – bei noch größeren Versalhöhen.
Wir beraten Sie gern.
Licht und seine relevanten Größen
Die Grundlagen der Lichttechnik verständlich erklärt: Was Lumen, Candela und Lux bedeuten, warum die Farbtemperatur über die Wirkung weißen Lichts entscheidet und wie effizient moderne LED-Systeme gegenüber klassischen Leuchtmitteln arbeiten.
Sehr geehrte Kunden,
unser dritter Newsletter beschäftigt sich mit dem Thema Licht. Die Grundlagen zu diesem Thema versuchen wir mit recht einfachen Worten zu erklären, da wir in unserer täglichen Praxis festgestellt haben, dass hierzu immer viele Fragen auftreten. Wir wollen erstens Klarheiten zu den Maßeinheiten schaffen, zweitens über die Auswirkung der Farbtemperatur im Lichtwerbeanlagenbau reden und drittens einige Worte zur Lichteffizienz von Leuchtmitteln anmerken.
Lutz Werner
Geschäftsführer
Thema Licht
Maßeinheiten – Begriffserklärungen
Lumen (lm) ist die Einheit für die abgestrahlte Gesamtlichtmenge (Lichtstrom) einer Lichtquelle (lm = sr x cd).
Einfacher ausgedrückt, Lumen gibt die gesamte Leuchtkraft einer LED an, egal ob sie ihre Helligkeit in alle Richtungen (360°) abgibt oder wie bei einem Spot auf z. B. 60° konzentriert.
Candela (cd) ist die Maßeinheit für die Lichtstärke, d. h. die Lichtmenge, die in einem Raumwinkel (Steradiant sr = Fläche/Radius x 2) abgestrahlt wird. Je größer der Abstrahlwinkel der Lichtquelle ist, desto kleiner wird ihr Candelawert (cd = lm/sr). Candela/m² gibt die Lichtstärke an, die die Lichtquelle auf eine bestimmte Fläche abgibt (Sendegröße cd/m²).
Lux (Lx) ist die Maßeinheit der Beleuchtungsstärke, also der Lichtstrom, der auf einer bestimmten Fläche eintrifft (Empfangsgröße lx = lm/m² = sr x cd/m²).
Weißes Licht = weißes Licht?
Ganz so einfach ist das nicht. Entscheidend für die Wirkung des weißen Lichtes ist die Farbtemperatur (Angabe in Kelvin).
Alles in dem markierten Bereich (4000 K bis 8000 K) wird als weißes Licht bezeichnet. Wie sich die verschiedenen Farbtemperaturen in der Lichtwerbung auswirken, versuchen wir anhand der Bilder zu demonstrieren.
Die Beispielbilder zeigen die Ausleuchtung einer Profilschrift (Ziffer 5) bei unterschiedlichen Farbtemperaturen:
• Ausleuchtung 5000–6500 Kelvin – Neutralweiß
• Ausleuchtung 2500–3500 Kelvin – Warmweiß
• Ausleuchtung über 7500 Kelvin – Kaltweiß
Anhand dieses Beispiels erkennt man, wie wichtig die Farbtemperatur bei der Ausleuchtung von Lichtwerbeanlagen ist. Durch Farbmischung kann eine kaltweiße LED (über 7500 K) durch ihren hohen Blauanteil auf einem gelben Spiegel einen nichtgewollten Gelbgrünstich hervorrufen.
Beispiele für Farbtemperaturen
Lichtquelle
Farbtemperatur
Kerze 1500 K
Glühlampe (40 W) 2600 K
Glühlampe (100 W) 2800 K
Halogenlampe (Niedervolt) 3000–3200 K
Spätabendsonne, Dämmerungsbeginn 3400 K
Leuchtstofflampe (Kaltweiß) 4000 K
Xenon-Lampe 4500–5000 K
Morgensonne-/Abendsonne, Vormittags-/Nachmittagssonne 5000 K
Mittagssonne, Bewölkung 5500 K
Bedeckter Himmel 5500–5800 K
Nebel, starker Dunst 6500–7500 K
Blaue Stunde 7500–8500 K
Blaue Stunde (Spätbereich) 9000–12.000 K
Die Effizienz einer Lampe
Die Frage ist doch, wieviel Licht bekomme ich für den Strom, den ich investieren muß (Lumen/Watt). Die meisten Hersteller von Leuchtmitteln geben zu ihren Produkten den Lumenwert (Gesamtlichtmenge) und die Wattzahl an. Dies ist ausreichend, um die Effizienz eines Leuchtmittels zu berechnen. Dividiert man Lumen durch den Verbrauch in Watt, so erhält man den Effizienz-Vergleichswert (Effizienz = Lumen/Watt). In unserer Tabelle wird ersichtlich, wie hocheffizient heutige LED-Systeme im Gegensatz zu alten Wärmespendern wie Kerze und Glühbirne sind.
Leuchtmittel
Lumen, lm
lm/W
Kerze 42 W 12 0,3
Glühbirne 25 W 200 8
Glühbirne 60 W 700 11,6
Glühbirne 100 W 1.350 13,5
LED-Modul-CX2 0,48 W 30 63
LED-Modul-CX3 0,72 W 45 63
/// vertiefung — erklärvideo
licht und seine grössen · lumen · candela · lux · kelvin · ca. 6:05 min
Musterkoffer MKC-1
Der Musterkoffer MKC-1 macht Profilbuchstaben im Kundengespräch greifbar: echte Buchstabenbeispiele in fünf Profilvarianten, dazu Material- und Sonderlackierungsmuster zum Anfassen und Vorführen.
Ein praxisnahes Werkzeug für die Kundenberatung
Der Musterkoffer für Profilbuchstaben ist ein nützliches Hilfsmittel für die Kundenberatung. Fragen, die in Beratungsgesprächen immer wieder aufkommen, lassen sich damit schnell und praxisbezogen beantworten:
• Können Sie mir mal zeigen, wie das in der Realität aussieht?
• Ich möchte gerne meine Farben als Muster im Voraus sehen!
• Welches Profil ist das Richtige für meine Lichtwerbeanlage?
• Wie wirken die verschiedenen Profile beleuchtet und unbeleuchtet? usw.
Der Musterkoffer bietet die Grundlage für ein kundenorientiertes und professionelles Arbeiten.
Lieferumfang Musterkoffer MKC-1
Der Koffer beinhaltet Beispiele für Buchstaben in folgenden Profilen:

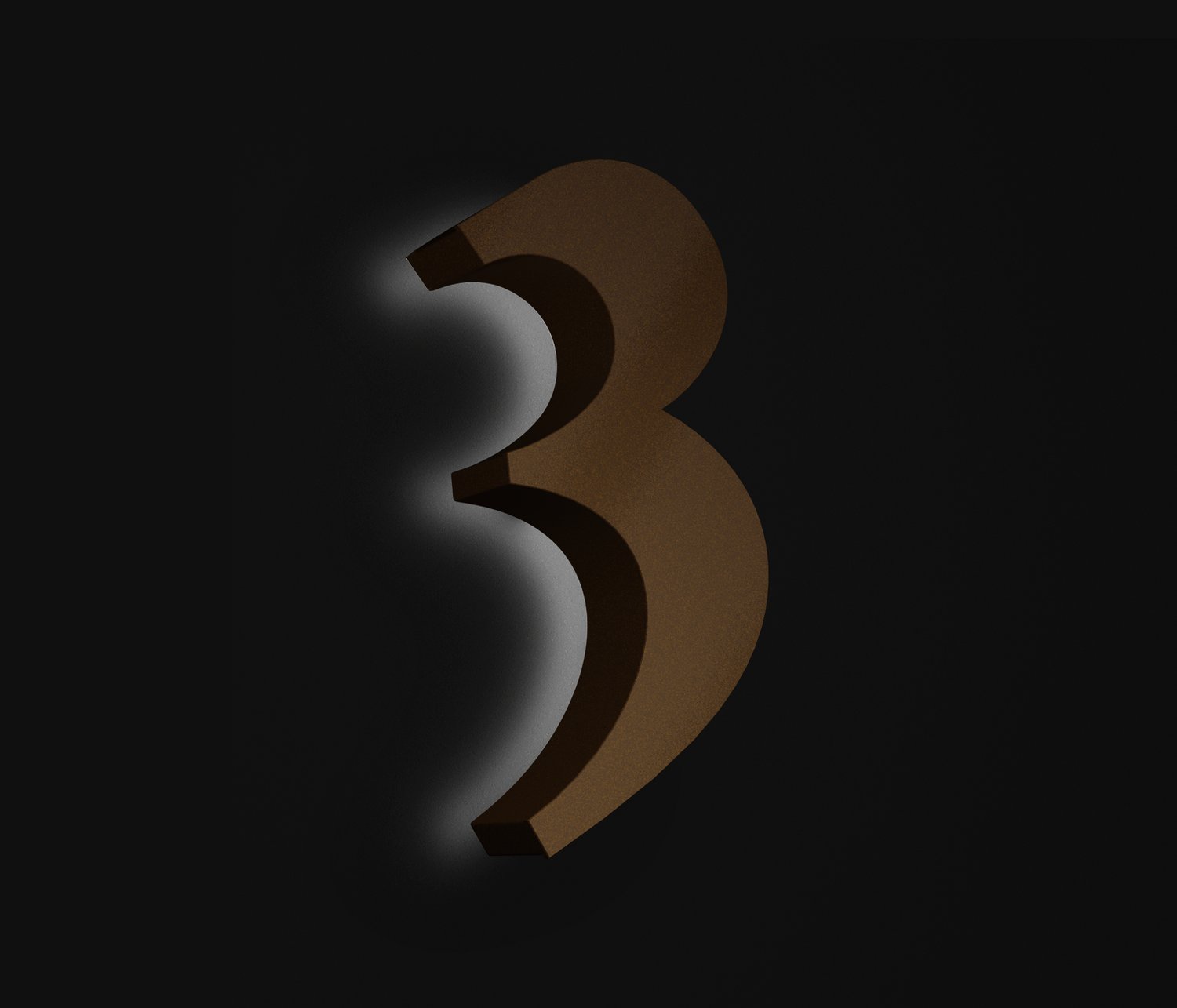

3x Profil 3-LED
Rückleuchter mit Fronthaube, 30 mm tief, in drei verschiedenen Ausführungen: 1x lackiert in Kupferoptik, 1x aus Edelstahl (K240) und 1x mit Sonderlackierung in Sandsteinoptik. Rückwand aus Plexiglas 4 mm weiß 060 – mit Distanz montiert.
1x Profil 4-LED
Frontleuchter mit Rückwand, Zargen und Fronträhmchen aus Aluminiumblech, Tiefe 60 mm, lackiert nach RAL 9005 schwarz, Front aus Plexiglas 3 mm 1H01 gelb.
1x Profil 5-LED
Frontleuchter mit Rückwand und Zargen aus Aluminiumblech, Tiefe 60 mm, lackiert nach RAL 9006, Front aus Plexiglas 3 mm 6H01 grün mit Umleimerprofil silber.

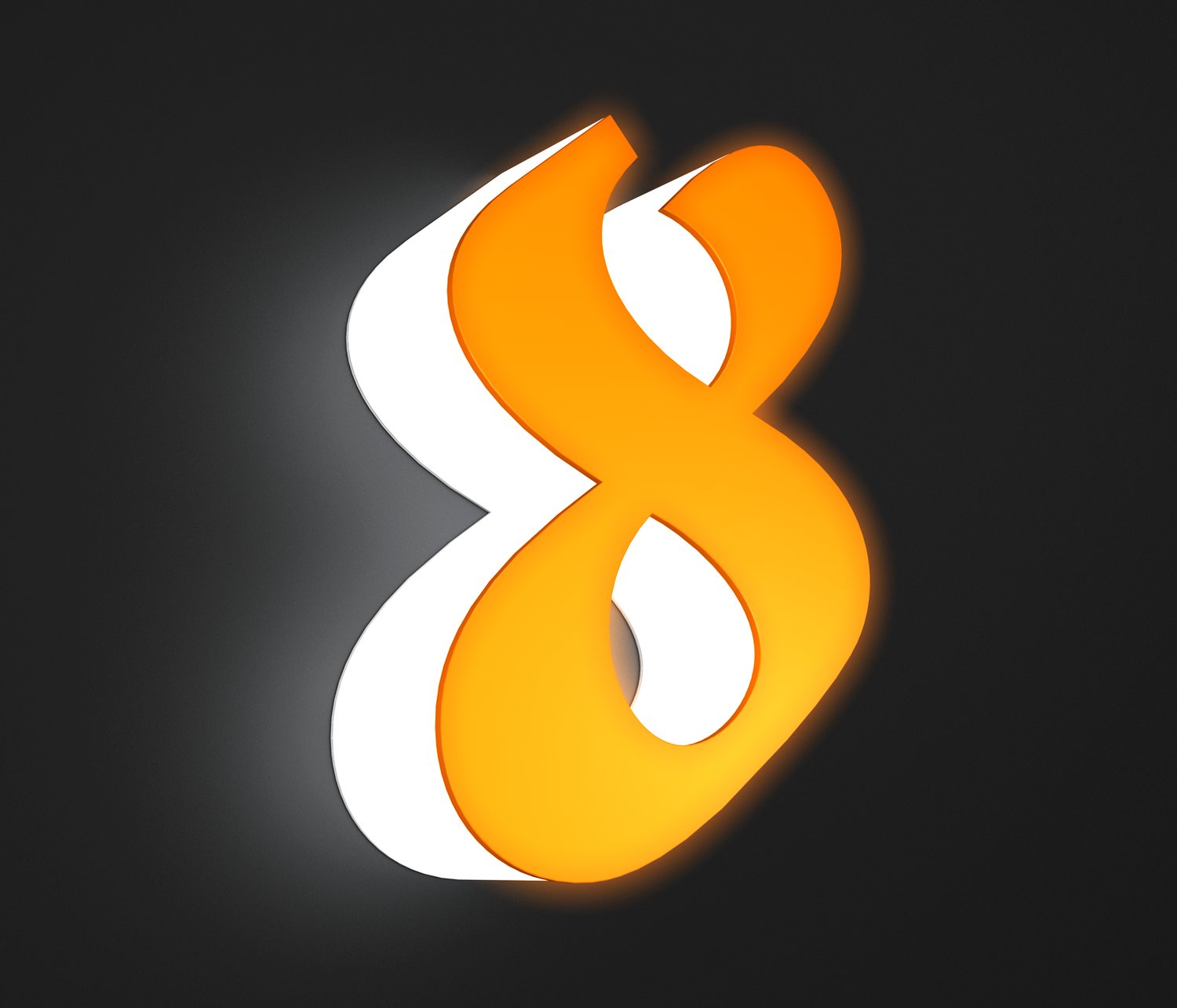

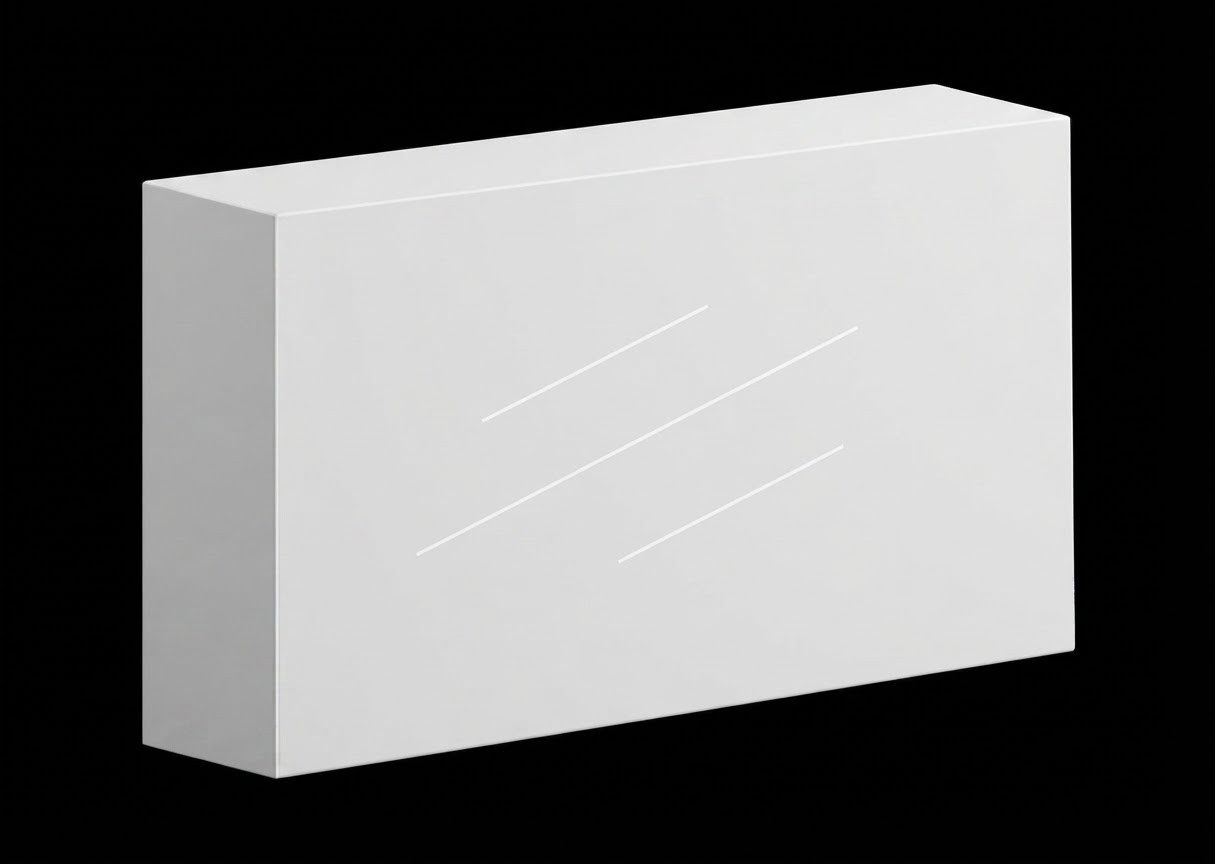

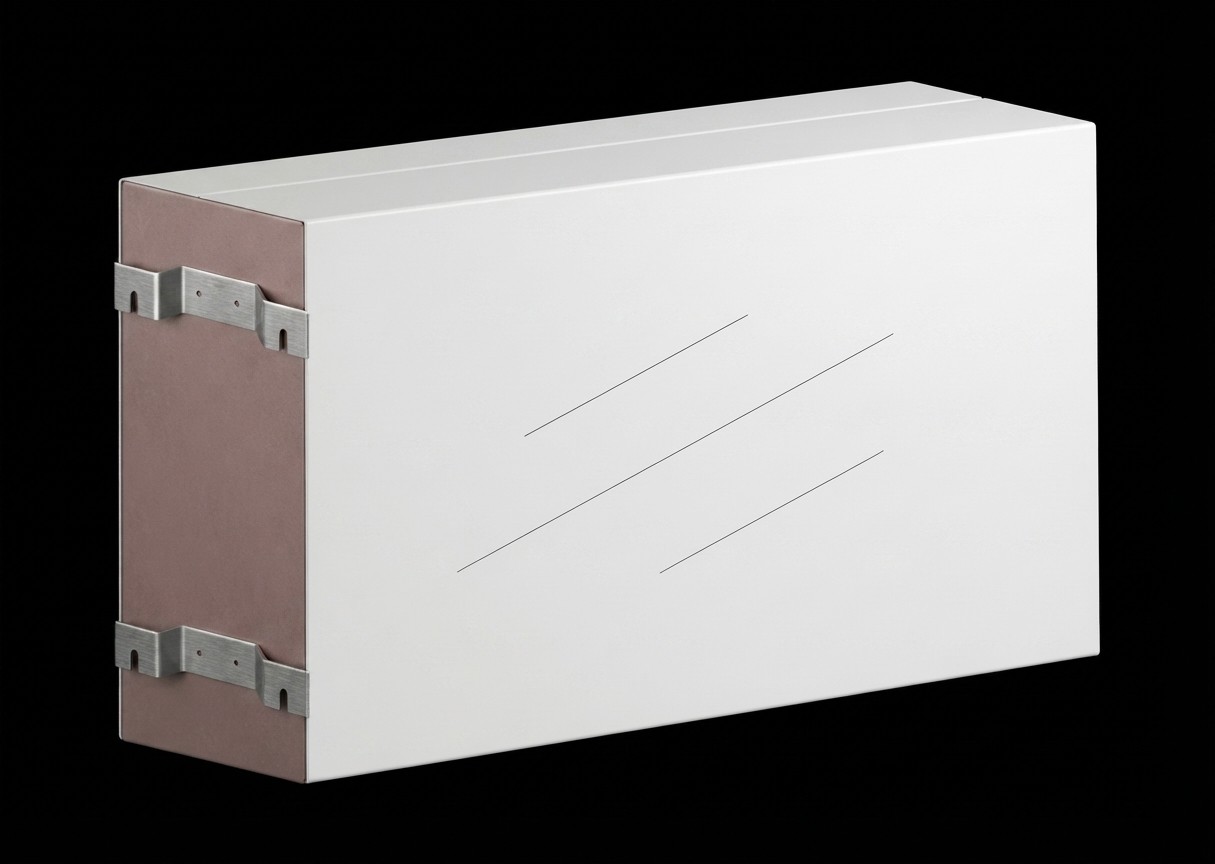

1x Profil 8-LED
Front- und Zargenleuchter, Front aus Plexiglas 3 mm 2H02 orange, Zargen aus Plexiglas 3 mm weiß, Tiefe 60 mm, Rückwand aus Aluminiumblech mit Innenzarge 25 mm, lackiert RAL 9006.
Erweiterbar nach Kundenvorgabe
Das Innovative am Musterkoffer MKC-1 ist, dass er neben den Profilvarianten gleichzeitig auch Beispiele für verschiedene Materialien (VA) und Sonderlackierungen (Creative News 01-13) enthält, die problemlos erweitert werden können.
Wünscht der Kunde andere Farben oder Materialausführungen, ist das kein Problem: Die Profilausführung kann einfach nach Kundenvorgabe als Erweiterung bestellt werden. So profitieren Sie von einem professionellen Erscheinungsbild in der Präsentation.
Preis
Der Musterkoffer MKC-1 ist für nur 390,00 € netto erhältlich, zzgl. MwSt. und Versandkosten.
Bestellung und Lieferung
Bei Bestellung erhalten Sie den Musterkoffer innerhalb von 14 Tagen.
Bezahlung bei Neukunden: Vorkasse oder Nachnahme. Bei Bezahlung mit Vorkasse sind die Versandkosten frei.
Für die Bestellung werden folgende Angaben benötigt:
• Anzahl
• Vorname und Name
• Firma
• Straße
• PLZ und Ort
• Mail
• Telefon
• Fax
Es gelten die AGB der Creative Factory Lichtwerbung & Metallleichtbau GmbH.
Kontakt
Creative Factory Lichtwerbung & Metallleichtbau GmbH
Major-von-Minckwitz-Allee 17
01558 Großenhain
Telefon: 03522 509680
Fax: 03522 509681
E-Mail: info@creative-factory-gmbh.com
www.creative-factory-gmbh.de
Framelight FLC-90
Das im eigenen Haus entwickelte Frame-Light-Profil FLC-90 für durchleuchtete textile Spanntücher: Die LEDs sitzen in den Zargen statt in der Fläche und sorgen bei nur 90 mm Bautiefe für eine homogene, randscharfe Ausleuchtung.
Frame Light FLC-90
Unser Frame Light Profil (übersetzt Rahmen-/Kantenlicht) wurde speziell für durchleuchtete textile Spanntücher mit Keder entwickelt. Wie der Name schon sagt, werden die LEDs in den Zargen installiert, was den großen Vorteil hat, dass eine aufwendige und teure Flächeninstallation mit Leuchtstoffröhren oder LEDs entfällt.
Durch seine ideale Tiefe von 90 mm wird eine homogene Ausleuchtung bis zum Rand gewährleistet, auf Wunsch mit Dimmer und Fernbedienung. Mit seiner geringen Bautiefe wirkt dieses Profil immer elegant.
Lichttechnik und Energie
Die von uns eingebauten LEDs mit Linsenoptik und einem Abstrahlwinkel von 50° bringen mit einer Lichtleistung von 120 lm bis 170 lm genügend Helligkeit, um die gesamte Fläche des textilen Spanntuches bis zu einer Bauhöhe von 1500 mm gleichmäßig auszuleuchten.
Mit nur 25 W/m² wird auch die Stromrechnung Ihrer Kunden nicht übermäßig belastet.
Technische Daten im Überblick
Bautiefe 90 mm
Wandstärke Profil 2 mm
LED-Optik Linsenoptik, Abstrahlwinkel 50°
Lichtleistung 120 lm bis 170 lm
Maximale Bauhöhe 1500 mm
Leistungsaufnahme 25 W/m²
Optionen Dimmer und Fernbedienung
Querschnitt des Profils
Der Querschnitt des FLC-90 gliedert sich über eine Gesamtbreite von 90 mm. Die seitlichen Abschnitte messen 12 mm sowie zwei Felder von je 35 mm, dazwischen liegt ein schmaler Steg von 2 mm. Die Höhe des Profils beträgt 40 mm, ergänzt um Maße von 10 mm, 4 mm und 2 mm im Profilaufbau. Die Wandstärke liegt durchgehend bei 2 mm.
Rahmen, Lackierung und Drucke
Für den Rahmen bieten wir Lackierungen nach RAL, bis hin zu Sonderlackierungen (siehe Creative Newsletter 01-2013), an. Ihrer Phantasie sind dabei keine Grenzen gesetzt.
Auf Wunsch können wir Ihnen die bedruckten und konfektionierten textilen Spanntücher nach Ihren Vorgaben gleich mit produzieren lassen. Durch das unkomplizierte Wechseln der Drucke lassen sich gezielte Werbekampagnen und die Erscheinungsbilder der Geschäfte Ihrer Kunden schnell und kostengünstig ändern.
Fertiges Produkt und Lieferung
Im Gegensatz zu anderen Herstellern erhalten Sie von uns keine Selbstbausätze, sondern das fertige Produkt.
Wir liefern innerhalb unseres Tourenplanes die fertigen Frame Light Transparente kostengünstig deutschlandweit, nach Österreich und in die Schweiz, ob zu Ihnen ins Geschäft oder auf die Baustelle.
Künstlerische Motive
Zur Vorstellung des FLC-90 konnten wir die Künstlerin Nina Nolte gewinnen. Sie stellt uns ihre Motive zur Verfügung, welche wir zur Präsentation des Profils nutzen können. Nina Nolte ist eine namhafte Künstlerin aus Berlin. Sie stellt seit 1991 im In- und Ausland aus und ist regelmäßig auf Kunstmessen vertreten.

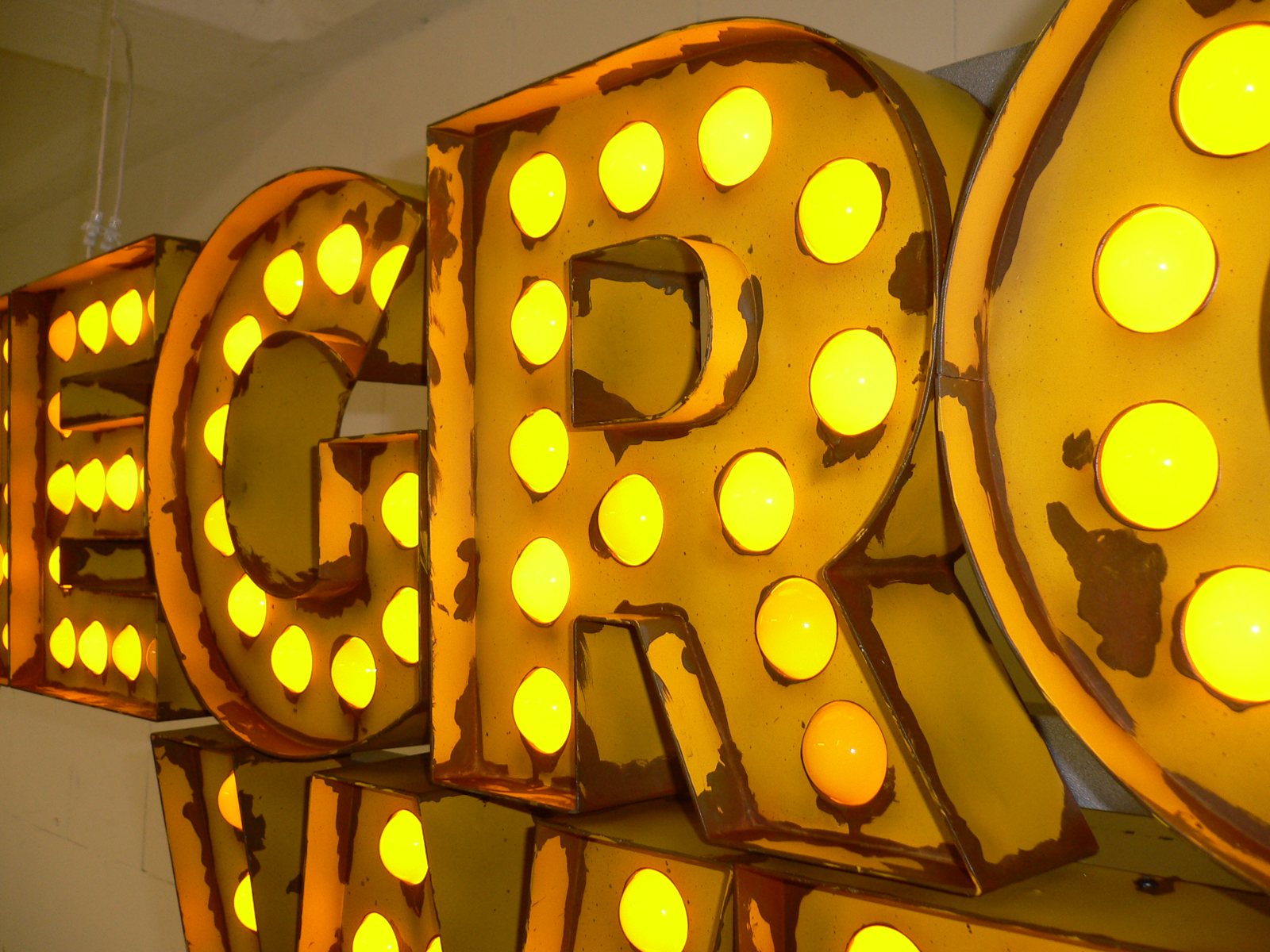

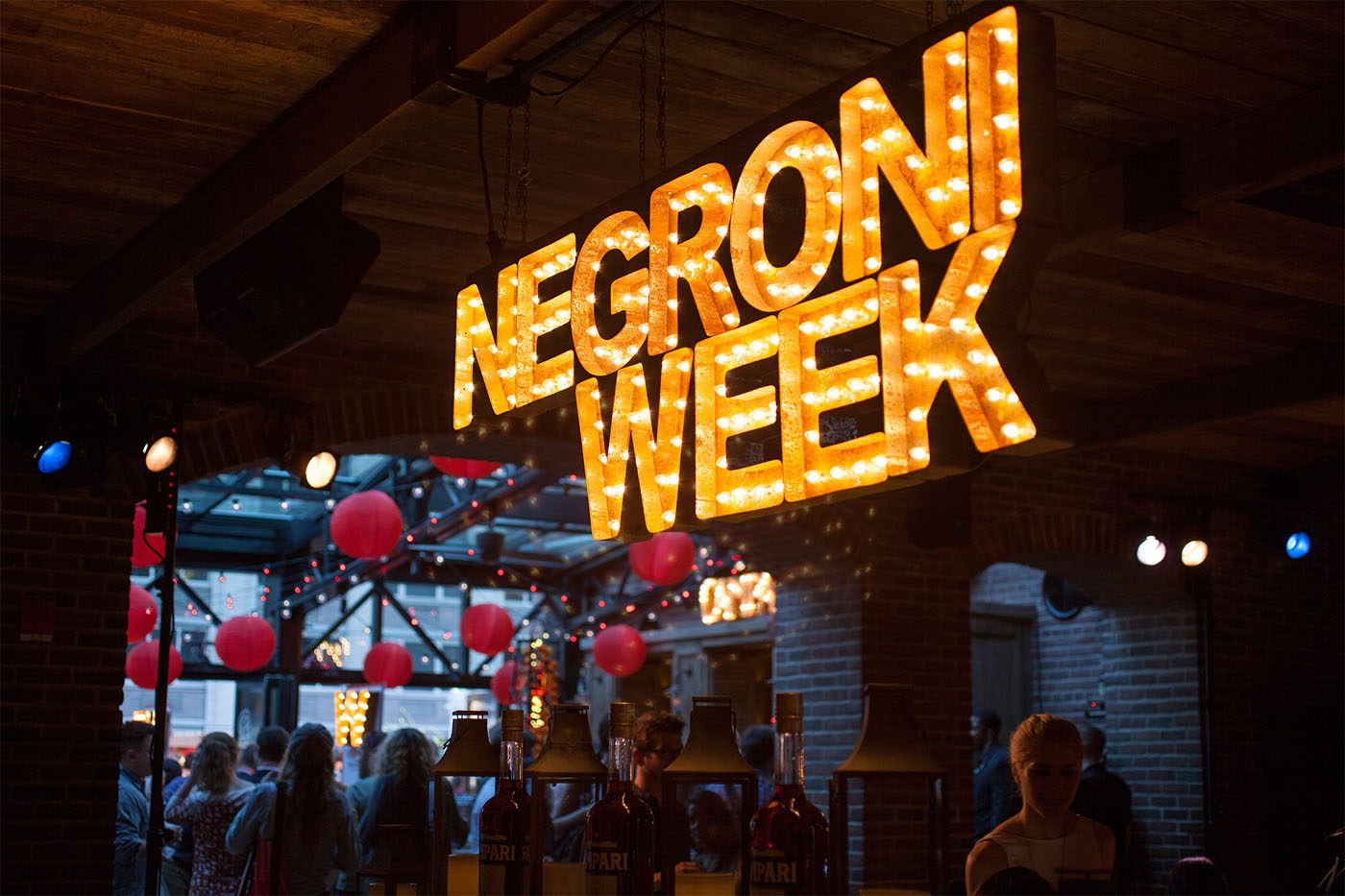

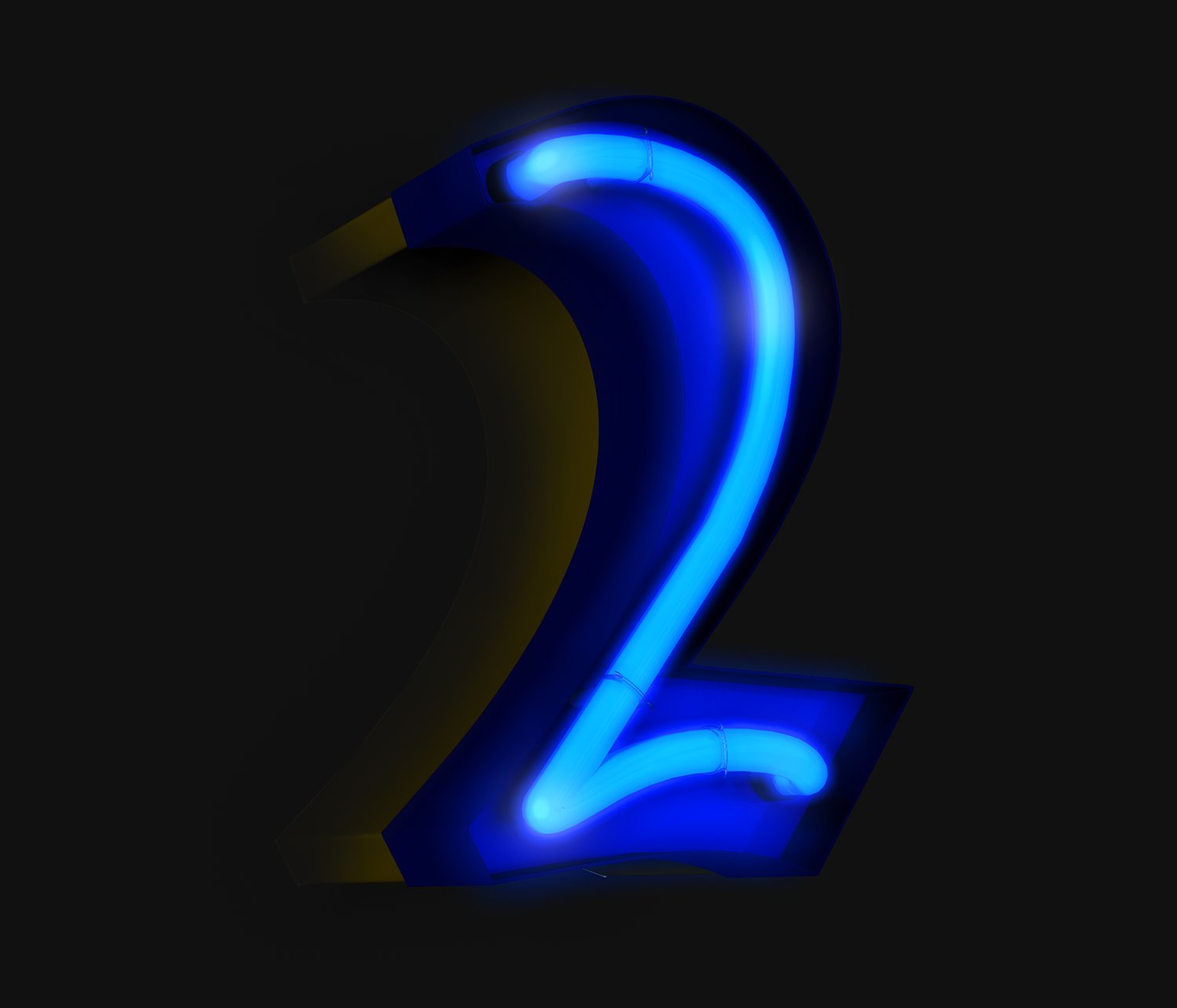

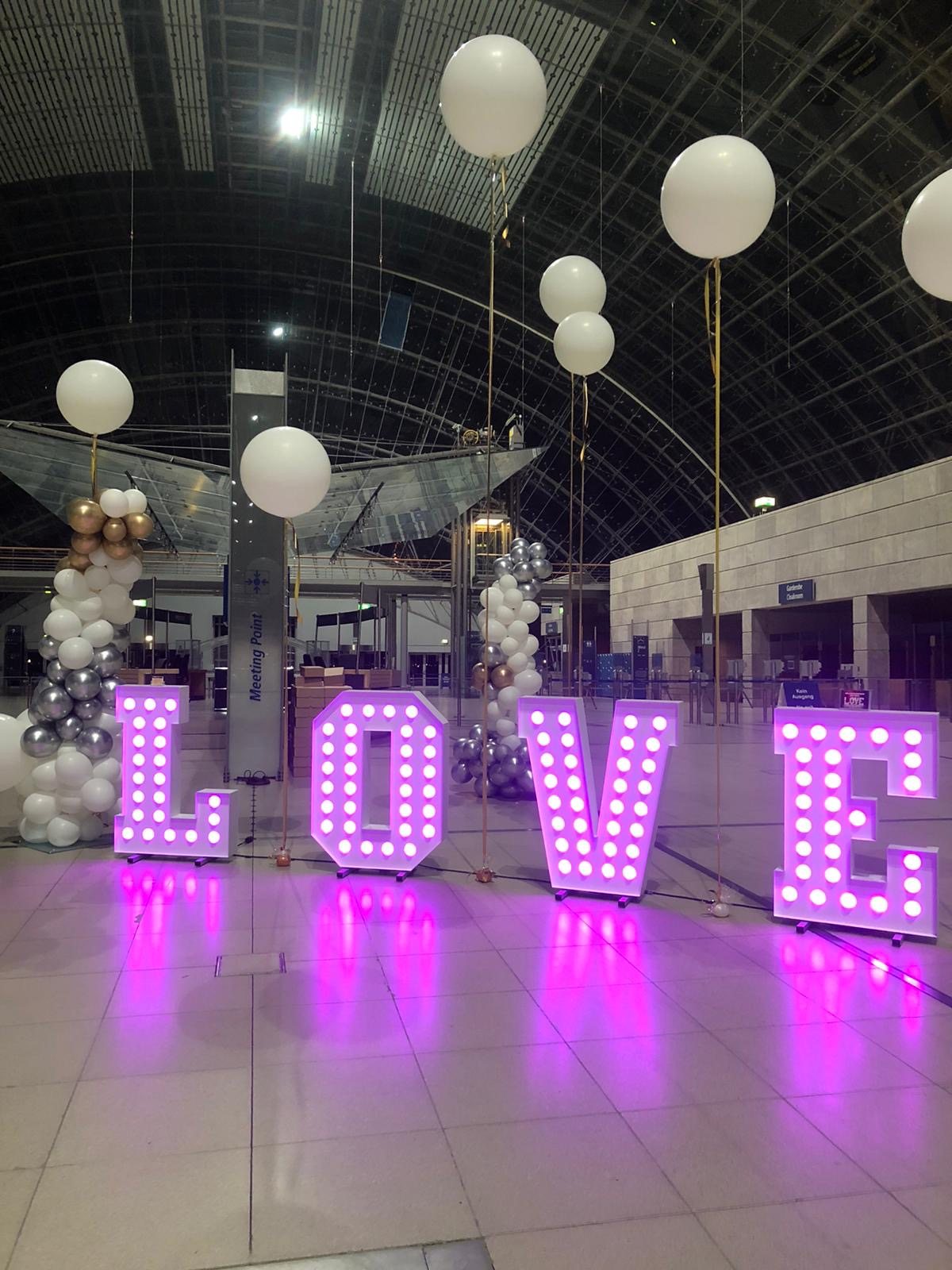

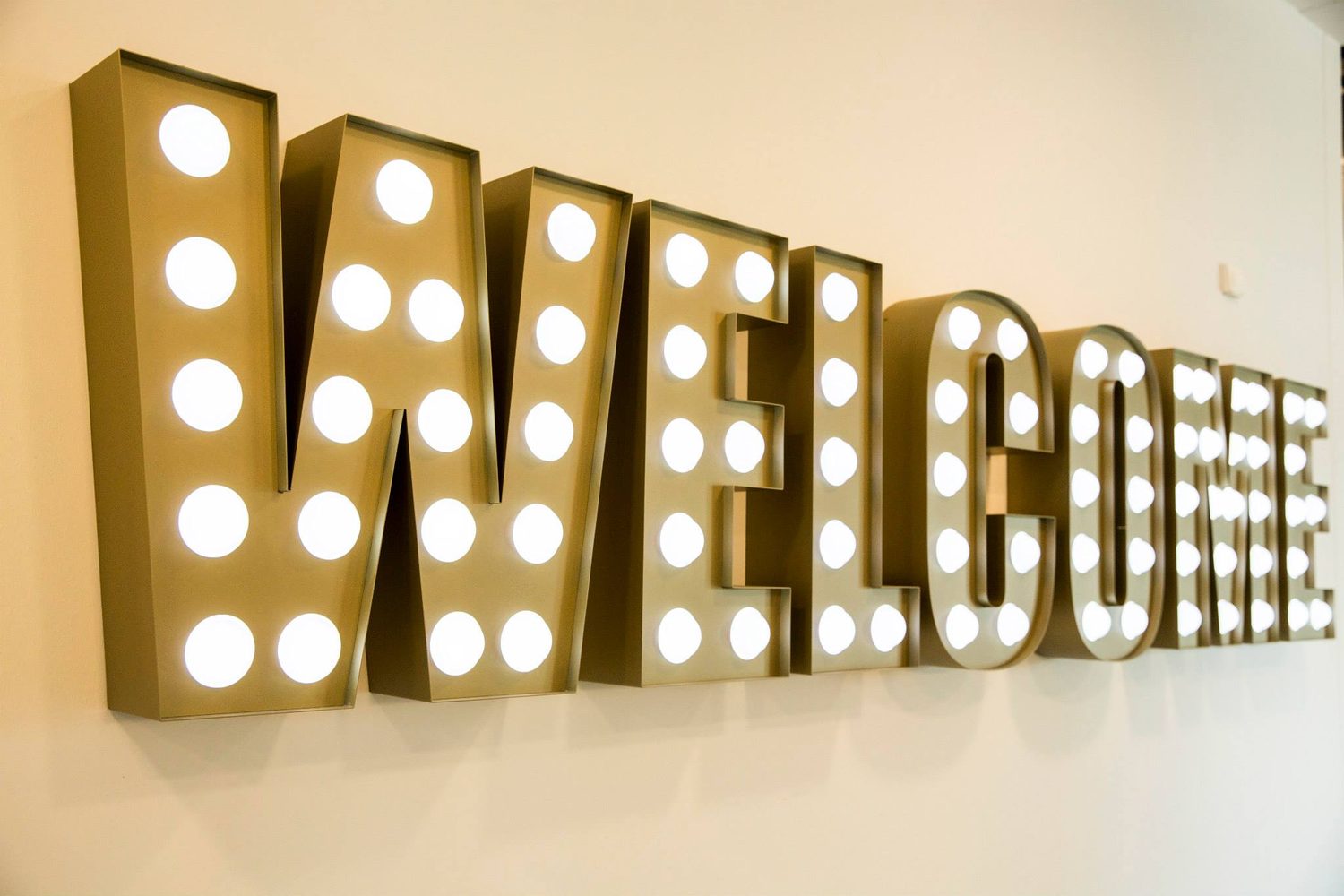

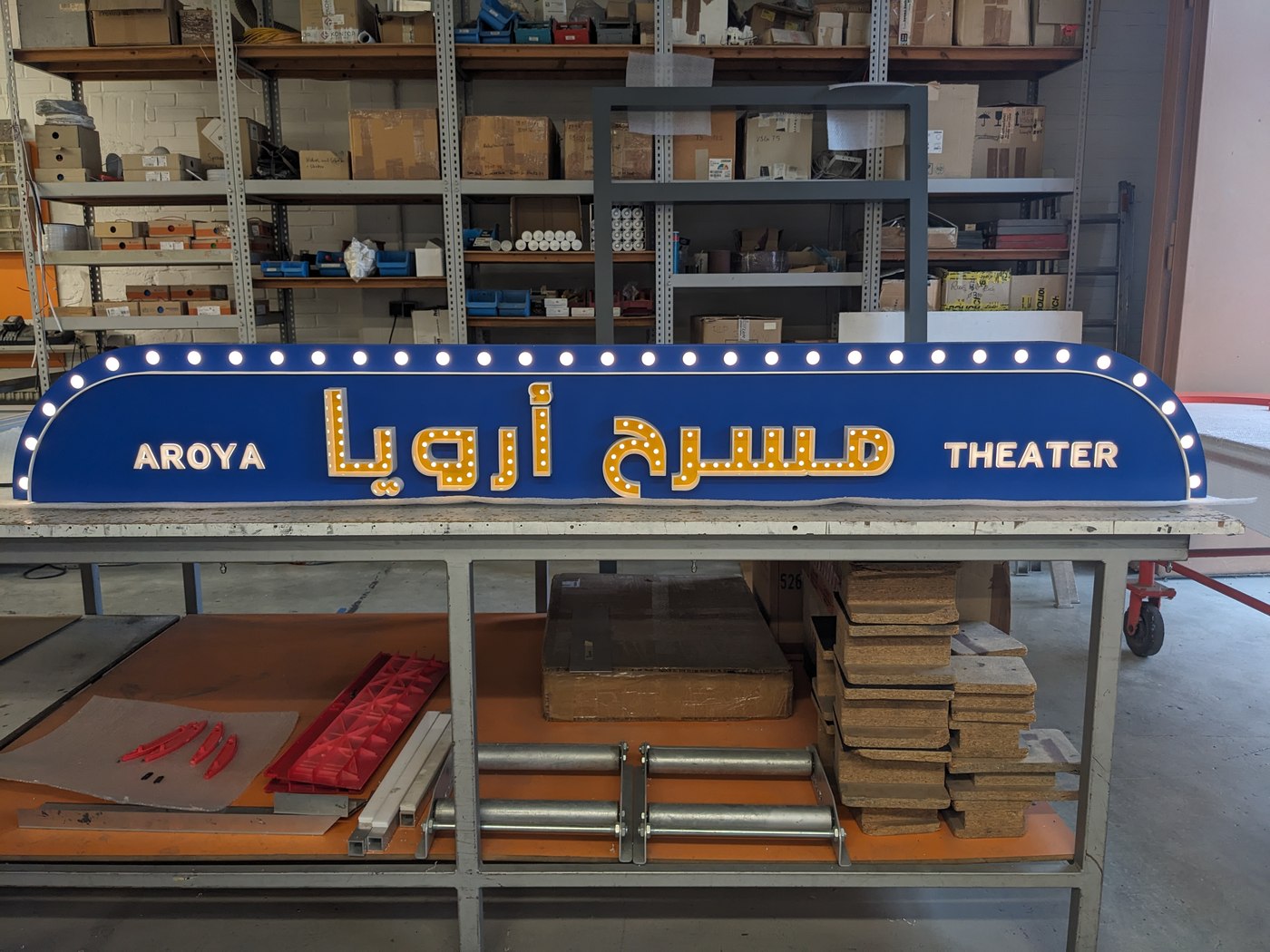

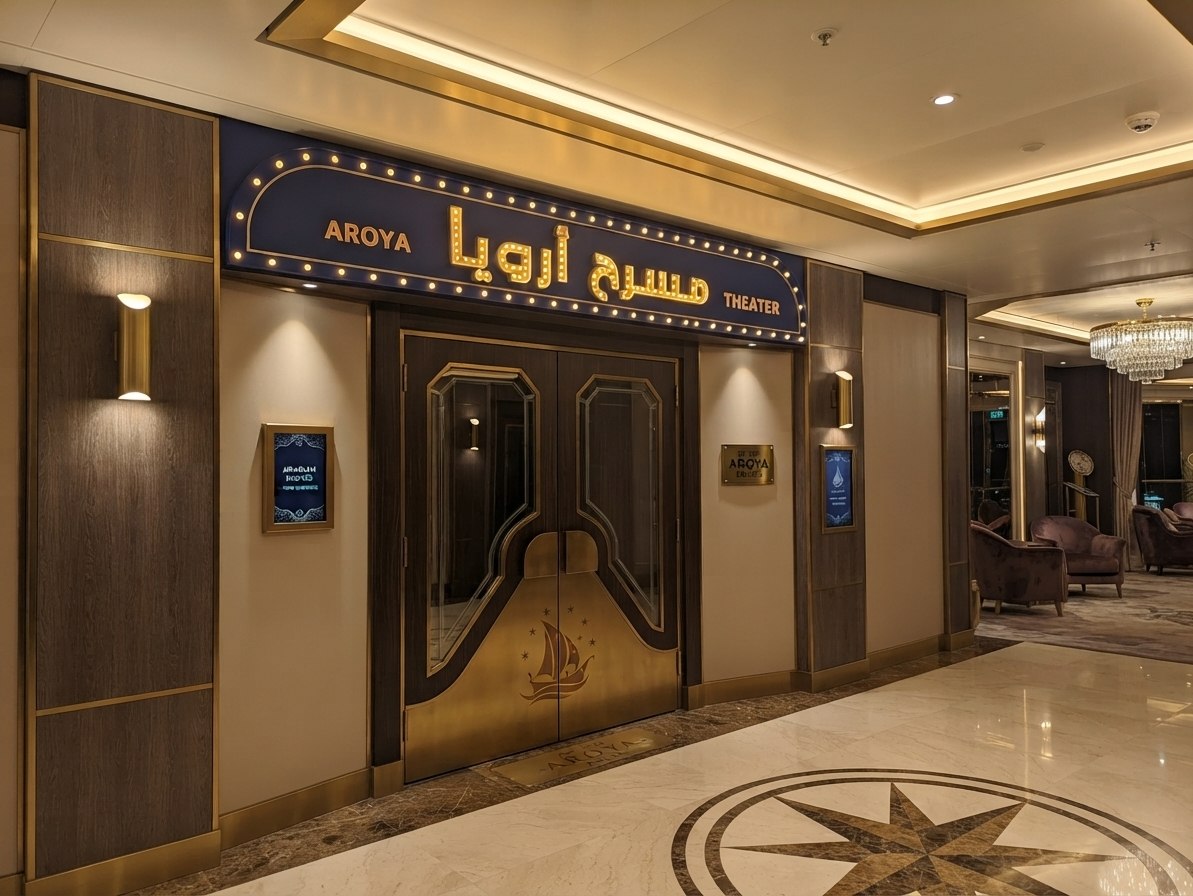

Buchstabenprofil 2 Retro
Ein Profilbuchstabe, der die Optik der Glühlampen-Werbeschriften vergangener Jahrzehnte nachahmt - im Retrolook, jedoch mit moderner LED-Technik und im Haus gefertigten Plexiglas-Halbschalen.
Retrolook trifft moderne LED-Technik
Wer kennt es nicht, das Glühlampenmeer aus den Werbeschriften der 30- bis 60ziger Jahre. Vielen von uns sind sie aus Film und Fernsehen bekannt und nur den wenigsten noch aus eigenem Erleben. 50 Jahre später erinnert man sich wieder an diese Zeiten. Retrolook ist hip und kommt wieder in Mode. Das Problem dabei: Die Zeit der Glühlampen ist vorbei.
Wir haben uns dieser Herausforderung gestellt und einen Profilbuchstaben entwickelt, der die Optik der damaligen Schriften nachahmt - egal ob auf alt getrimmt, mit Sonderlackierung oder neu lackiert.
Plexiglas-Halbschalen aus eigener Fertigung
Wir haben die Möglichkeit, Ihnen verschiedene Größen an Plexiglas-Halbschalen anzubieten. Diese können den Fassungsgrößen E27 und E14 entsprechen oder individuell angefertigt werden.
Da die Halbschalen bei uns im Haus gefertigt werden, können wir Ihnen alle gängigen Plexiglasfarben anbieten. Das erhöht das Spektrum der Farbgestaltung für diese Art der Werbeanlagen erheblich.
Ihre Vorteile auf einen Blick
• Authentische Retro-Optik nach dem Vorbild der Glühlampen-Werbeschriften
• Wahlweise auf alt getrimmt, mit Sonderlackierung oder neu lackiert
• Plexiglas-Halbschalen in verschiedenen Größen, passend zu E27 und E14 oder individuell gefertigt
• Alle gängigen Plexiglasfarben durch hauseigene Fertigung
• Moderne, langlebige LED-Technik statt Glühlampen
Mit diesem Hingucker-Profil, das gleichzeitig die Vorteile der LED-Technik nutzt, heben Sie sich aus der Masse hervor. Interesse geweckt? Wir beraten Sie gern.
Abbildungshinweis
Schriftzug im Profil 2 Retro mit Sonderlackierung Rost. Historisches Foto: Times Square, New York, in den 50ziger Jahren.
Kontakt
Creative Factory Lichtwerbung & Metallleichtbau GmbH
Major-von-Minckwitz-Allee 17
01558 Großenhain
Telefon: 03522 509680
Fax: 03522 509681
E-Mail: info@creative-factory-gmbh.com
www.creative-factory-gmbh.de

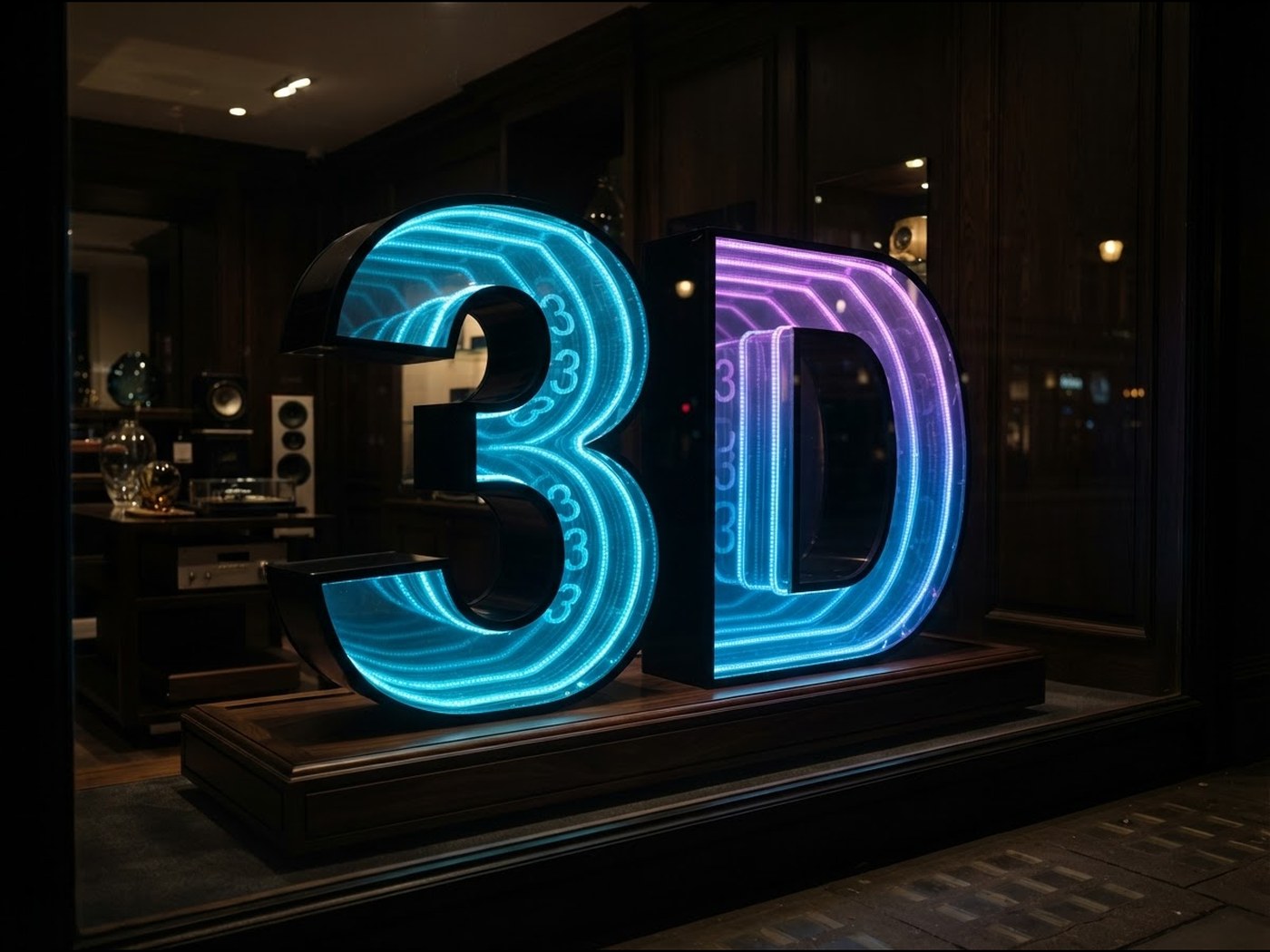

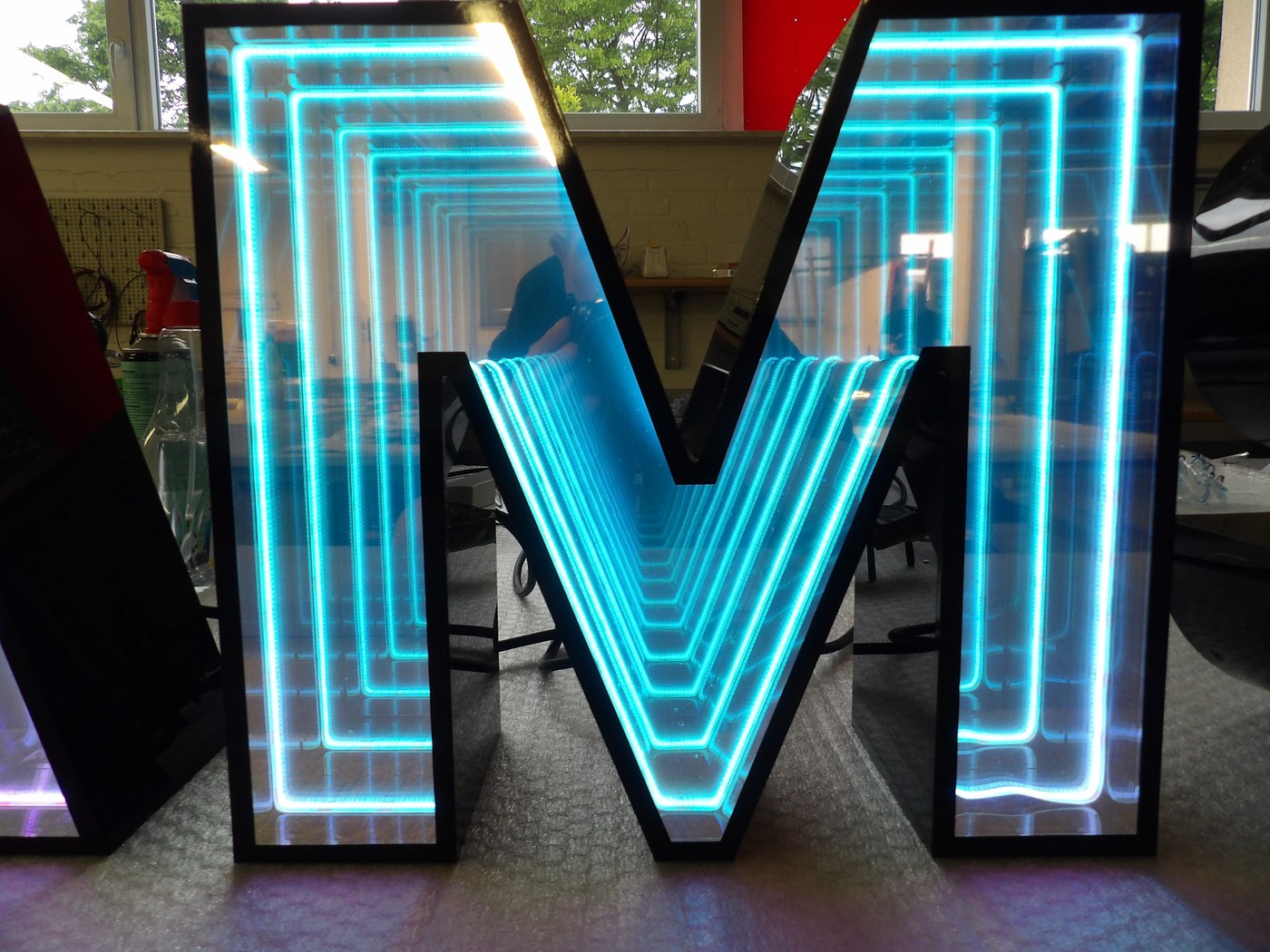

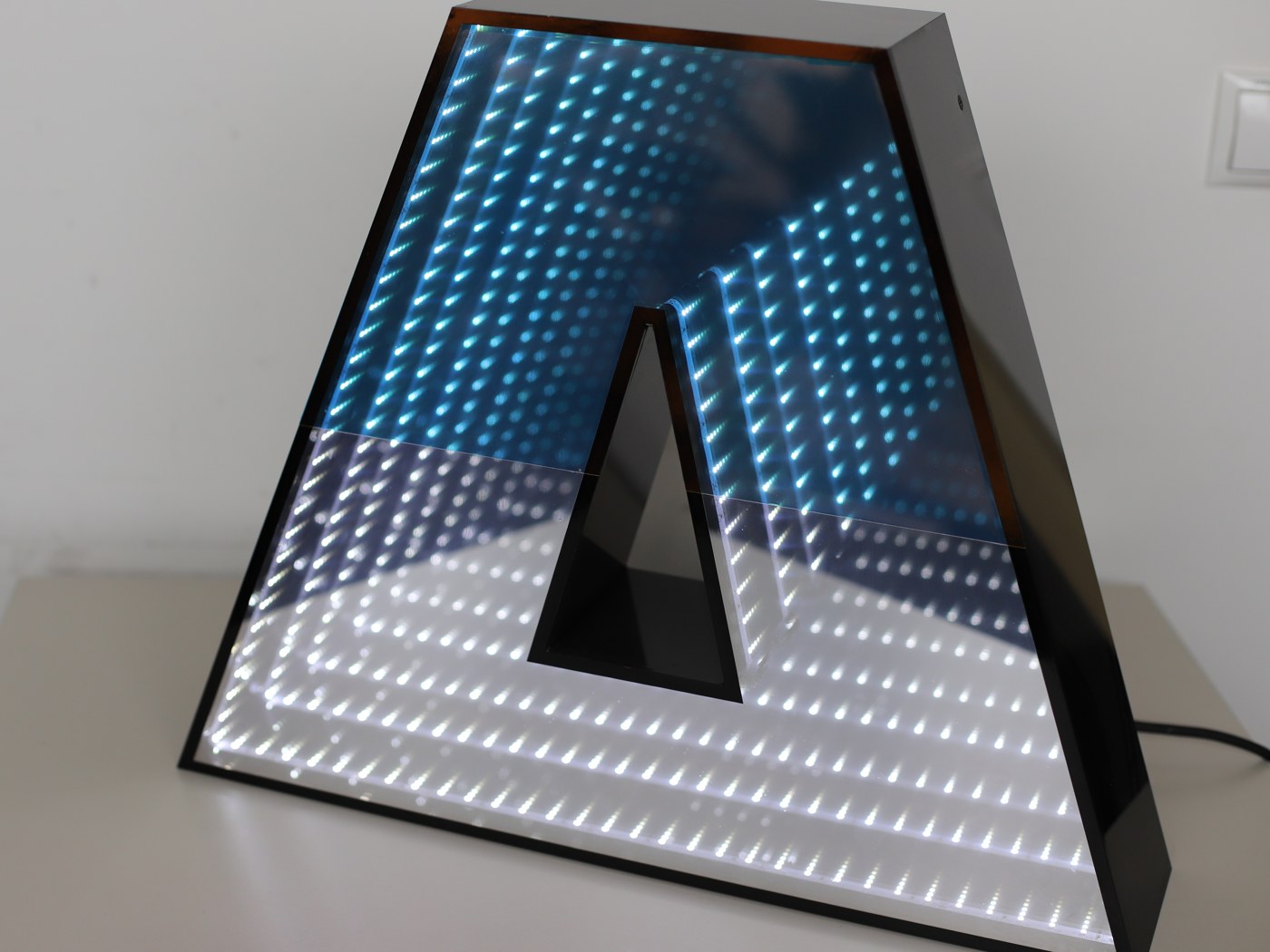

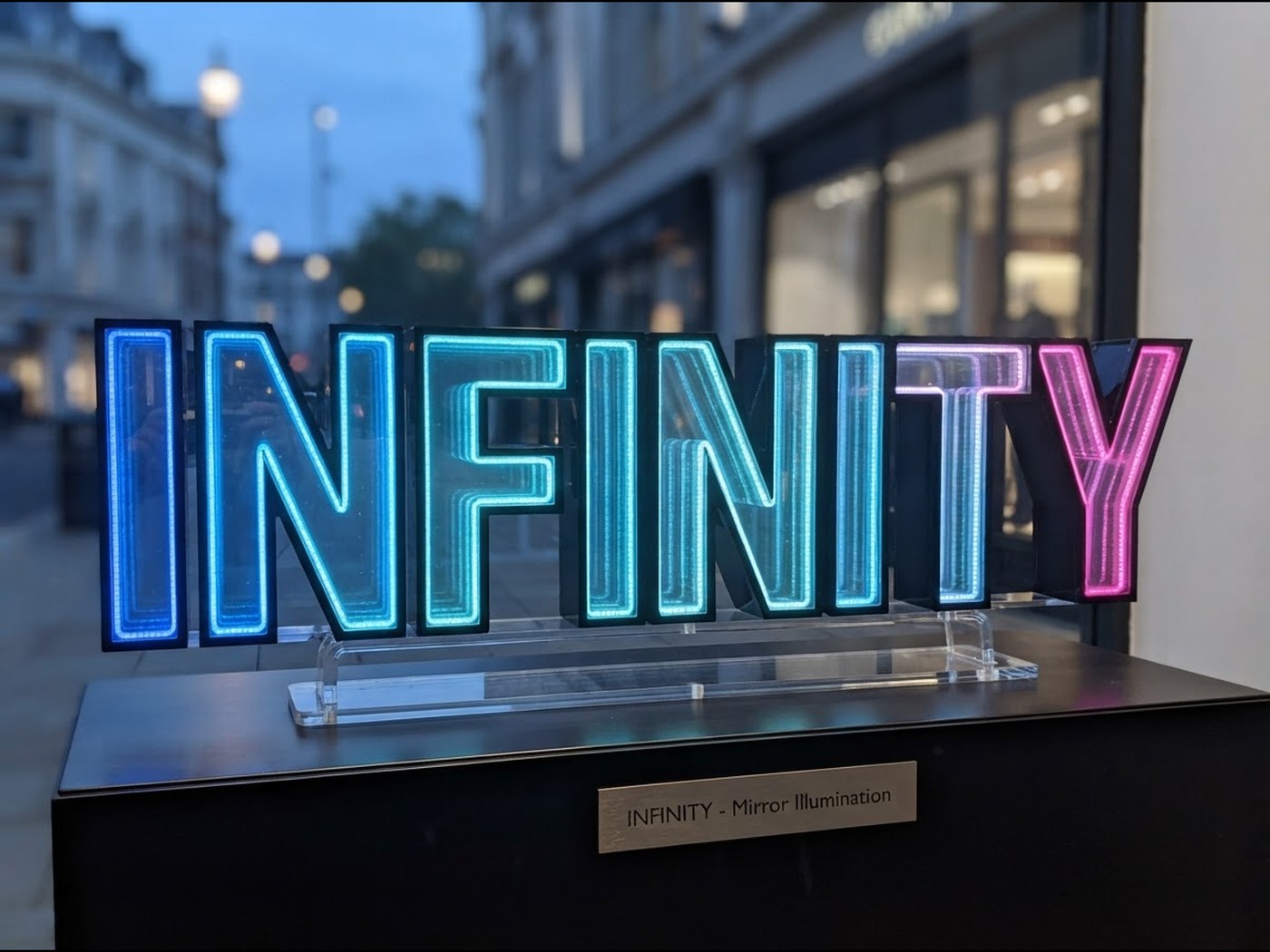

3D-LED-Infinity-Spiegelbuchstaben
Spiegelbuchstaben mit umlaufendem LED-Band zwischen einem Vollspiegel (Rueckwand) und einem teildurchlaessigen Spiegel (Front) – das Licht erzeugt die Illusion eines endlos tiefen Lichttunnels.
Das Prinzip des Infinity-Spiegels
Der Begriff „Infinity“ (englisch für Unendlichkeit) beschreibt exakt die optische Täuschung, die durch die spezielle Bauweise dieser Spiegelbuchstaben entsteht.
Das technische Prinzip
In das Buchstabenprofil werden zwei Spiegel parallel zueinander eingebaut:
• Rückwand: ein normaler, zu 100 % reflektierender Spiegel.
• Front: ein teildurchlässiger Spiegel (Halbspiegel bzw. Spionspiegel).
• Lichtquelle: ein LED-Band, umlaufend an der inneren Zarge montiert.
Die Entstehung der „Unendlichkeit“
Das eingeschaltete LED-Licht wird zwischen Rückwand und teildurchlässiger Frontscheibe permanent hin und her reflektiert. Bei jedem Auftreffen auf die Front dringt ein Teil des Lichts nach außen zum Betrachter, während der Rest wieder ins Innere zurückgeworfen wird. Die immer schwächer werdenden Lichtpunkte erzeugen die perfekte Illusion eines leuchtenden Tunnels, der scheinbar endlos tief in die Wand hineinreicht.
Vorteile für die Lichtwerbung
• Extremer Tiefeneffekt bei flachem Profil – enorme bauliche Tiefe wird simuliert, obwohl das Profil nur wenige Zentimeter misst.
• Maximale Aufmerksamkeit – der unendliche Lichttunnel durchbricht Sehgewohnheiten und wirkt als optischer Magnet.
• Premium-Positionierung – hebt sich massiv von klassischen Leuchttransparenten oder Standard-Profilen ab und unterstreicht einen hochmodernen, exklusiven Auftritt.

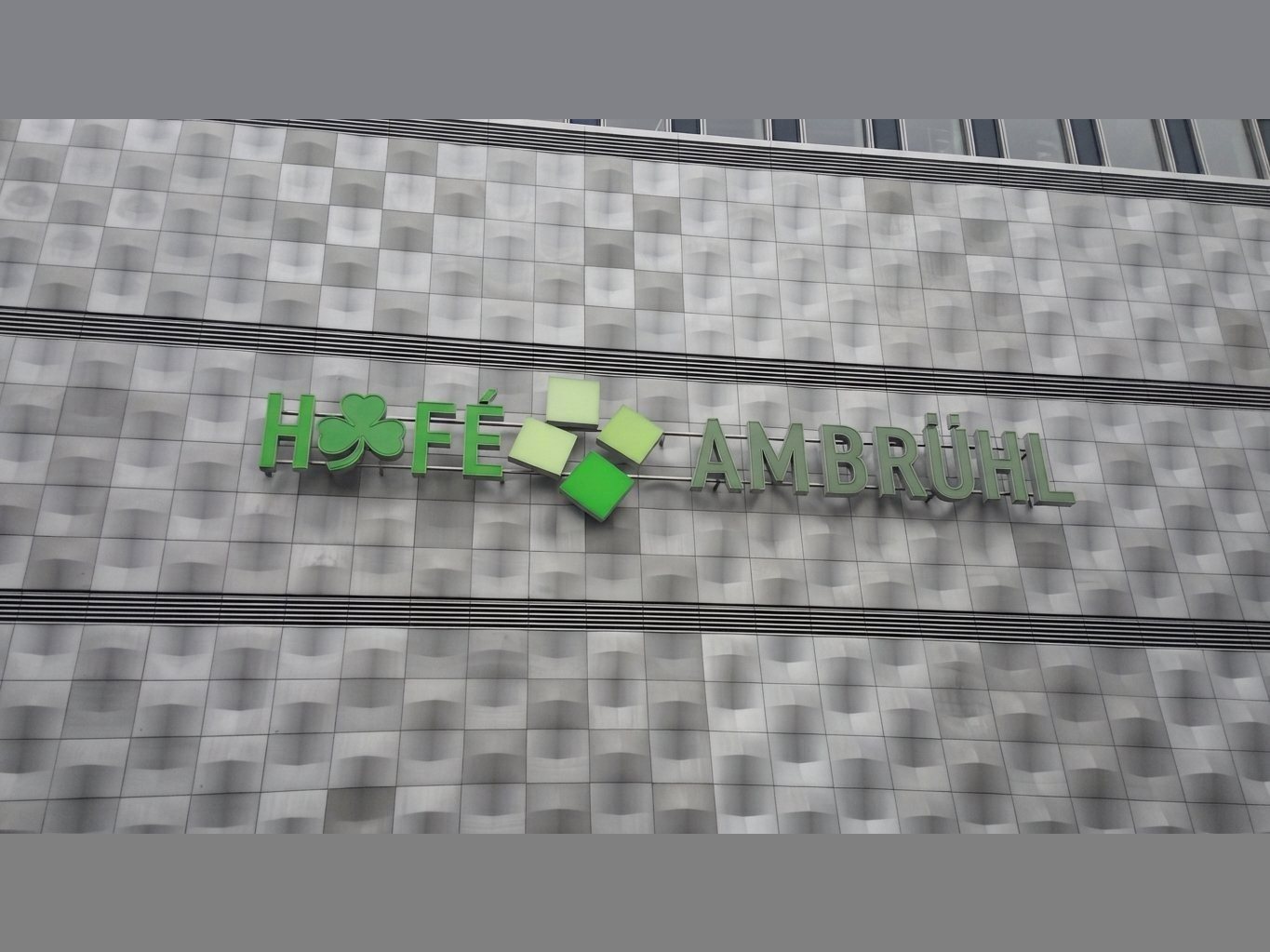

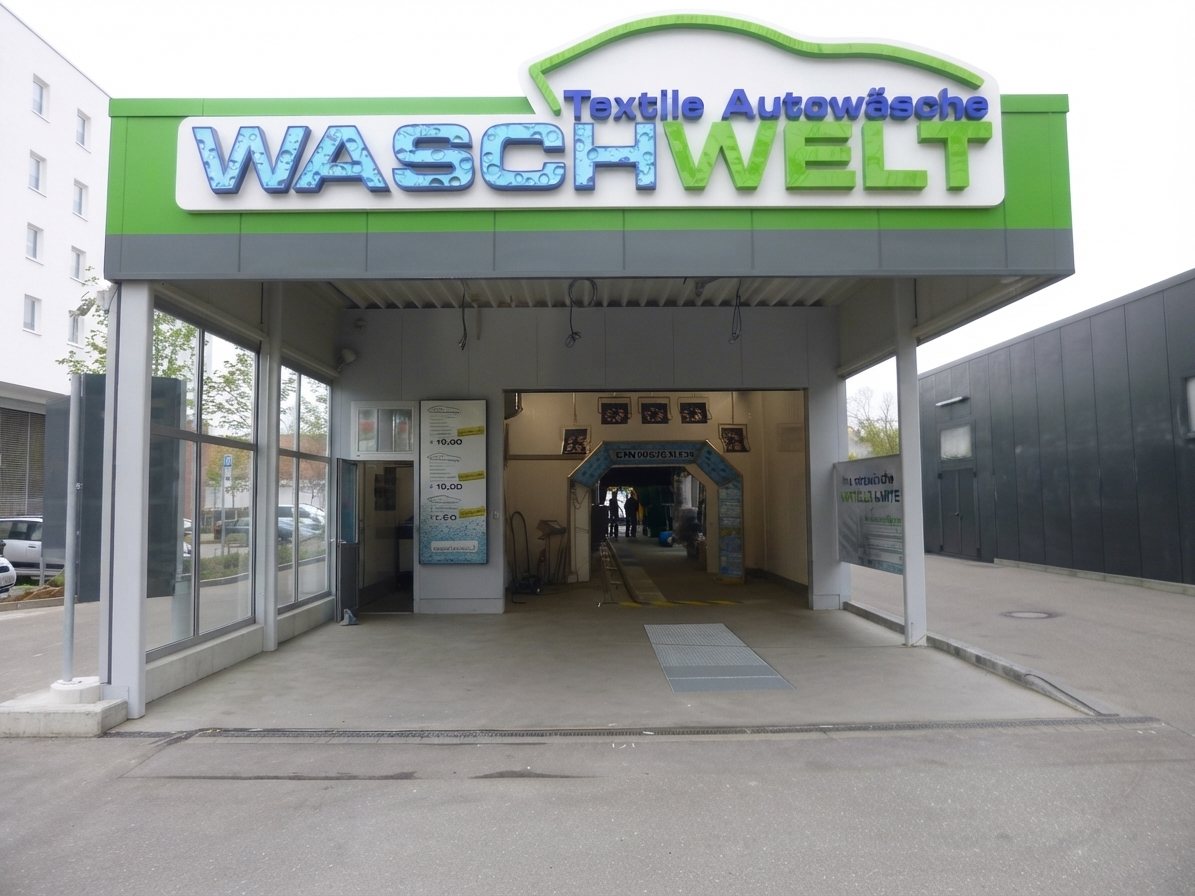

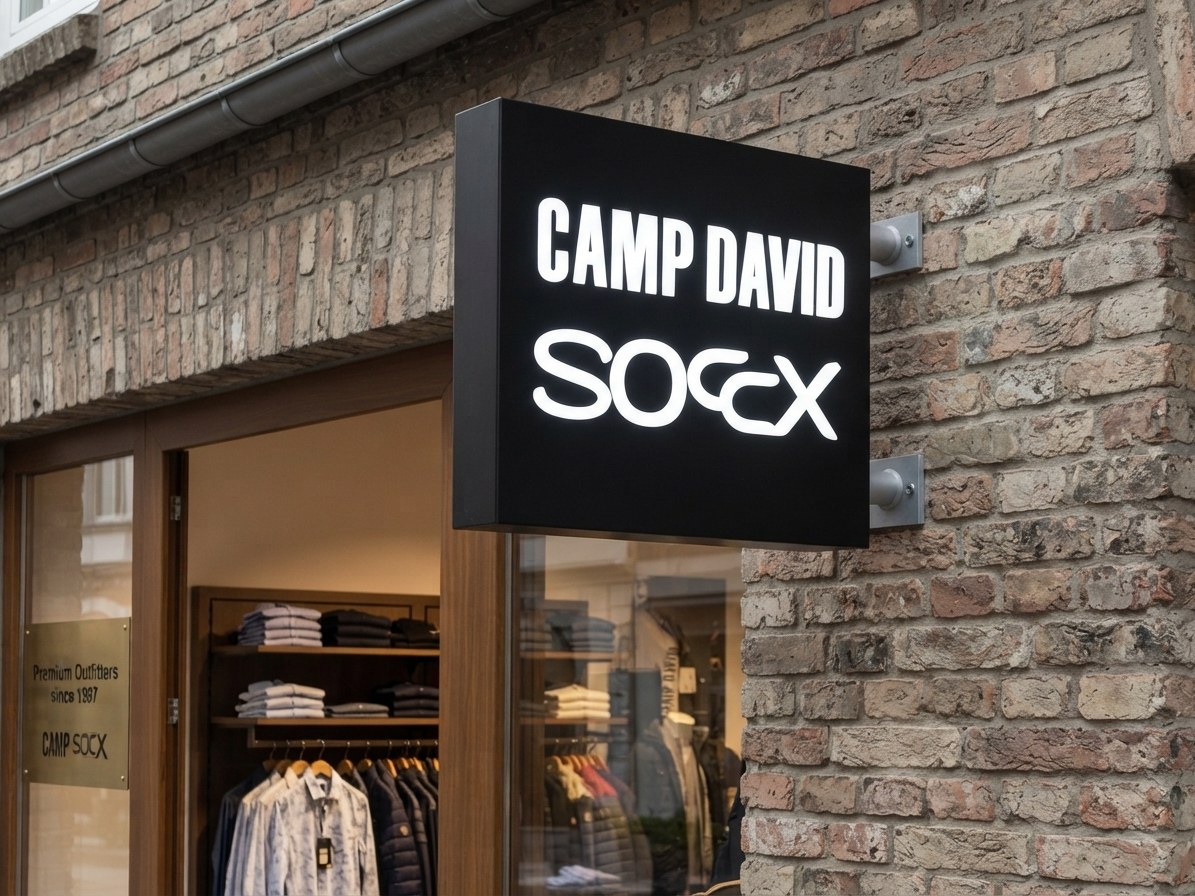

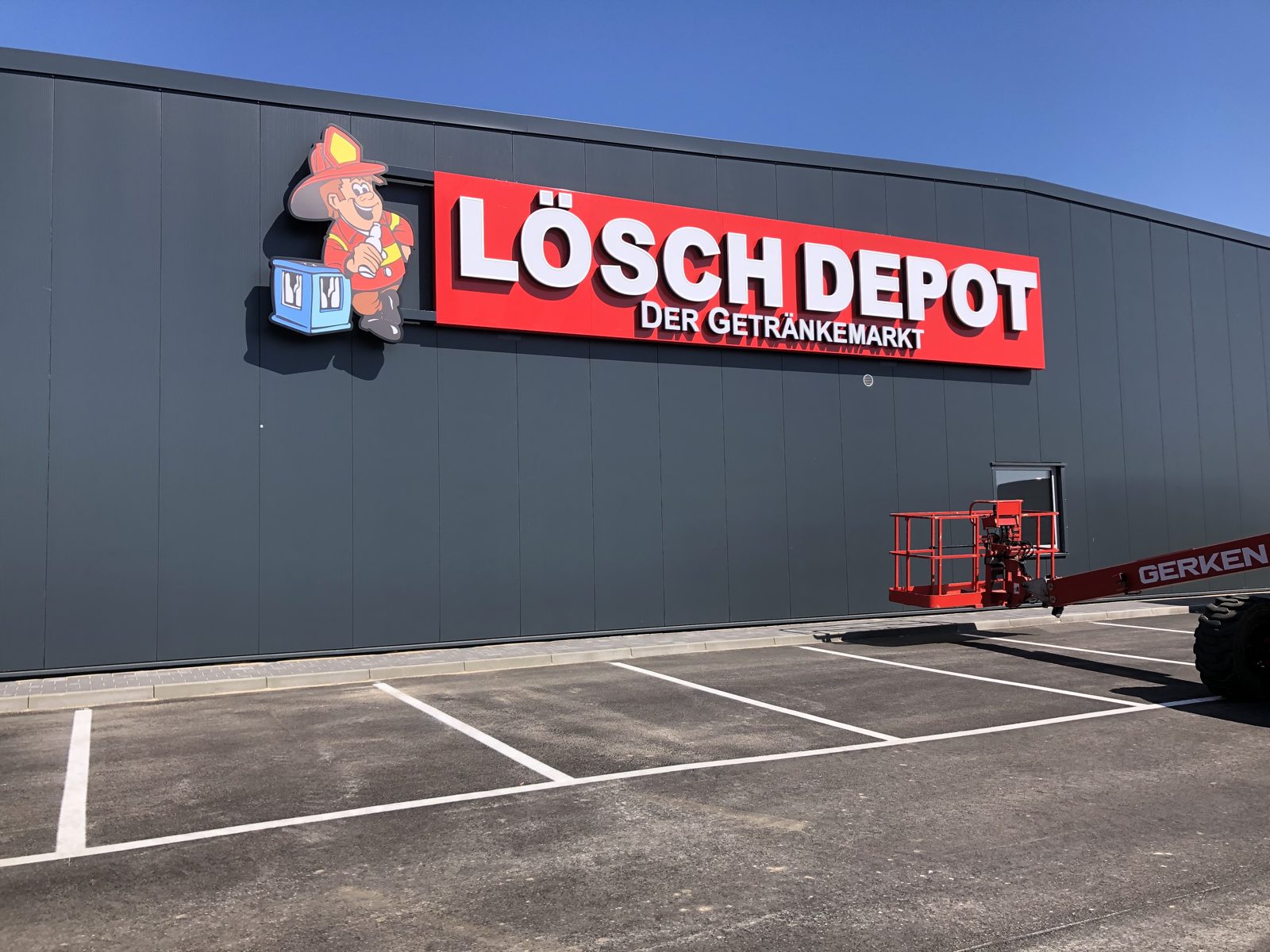

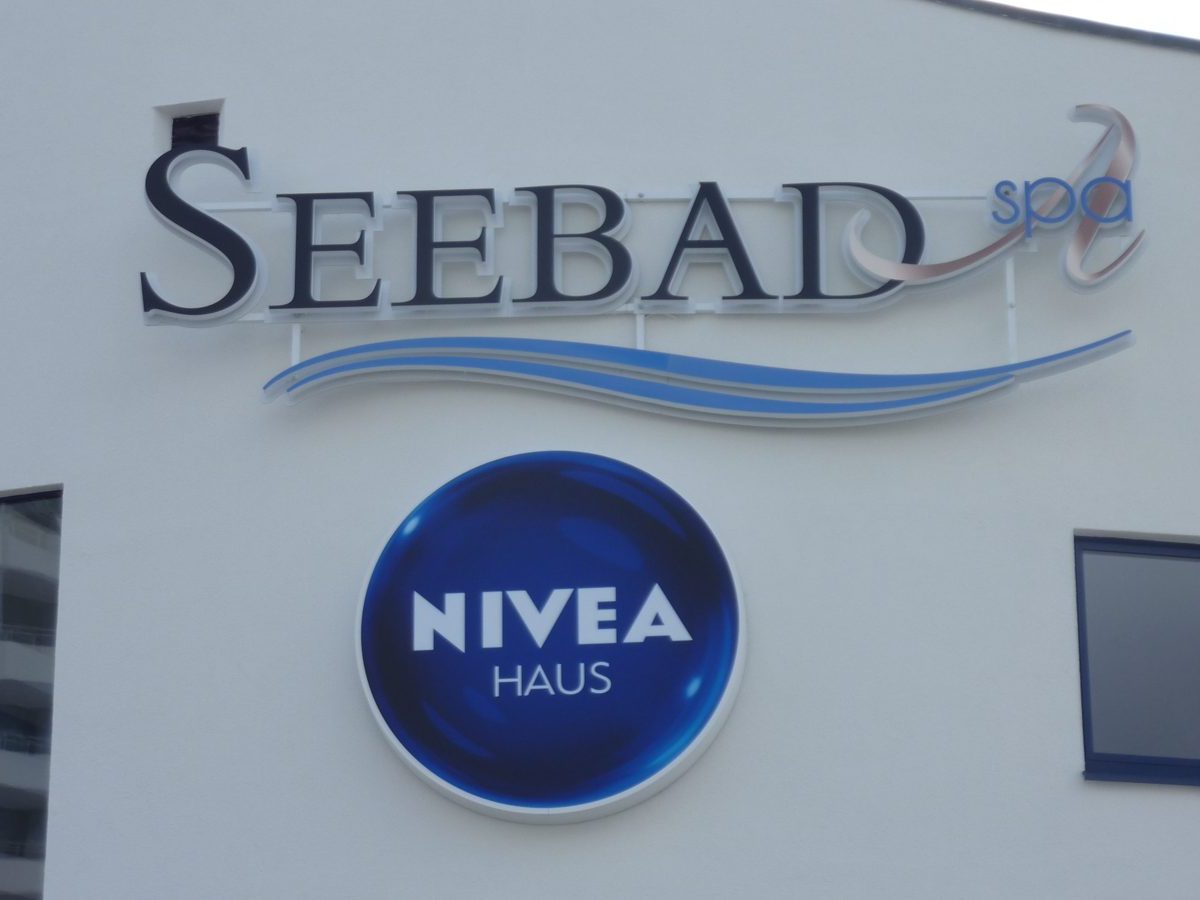

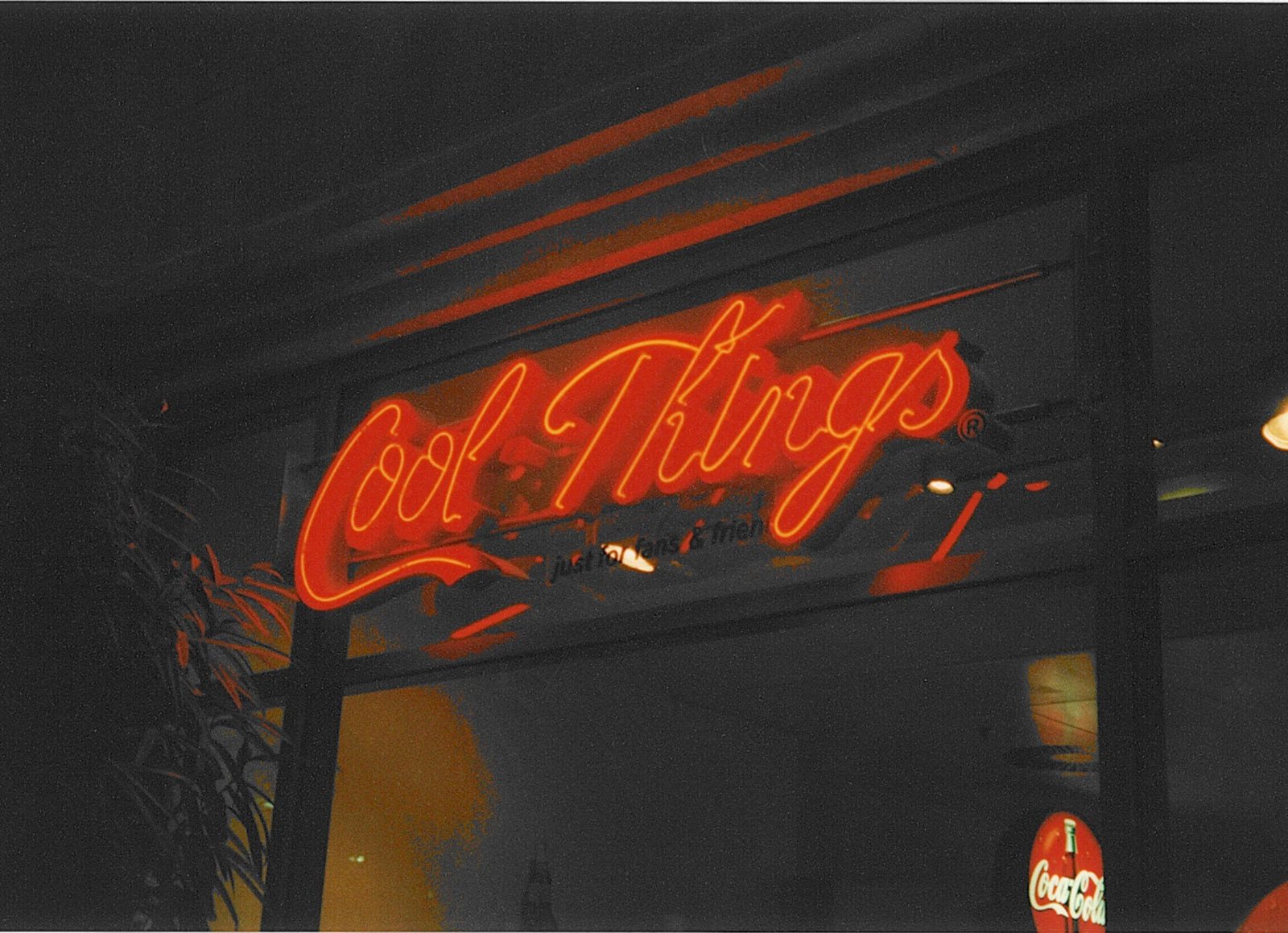

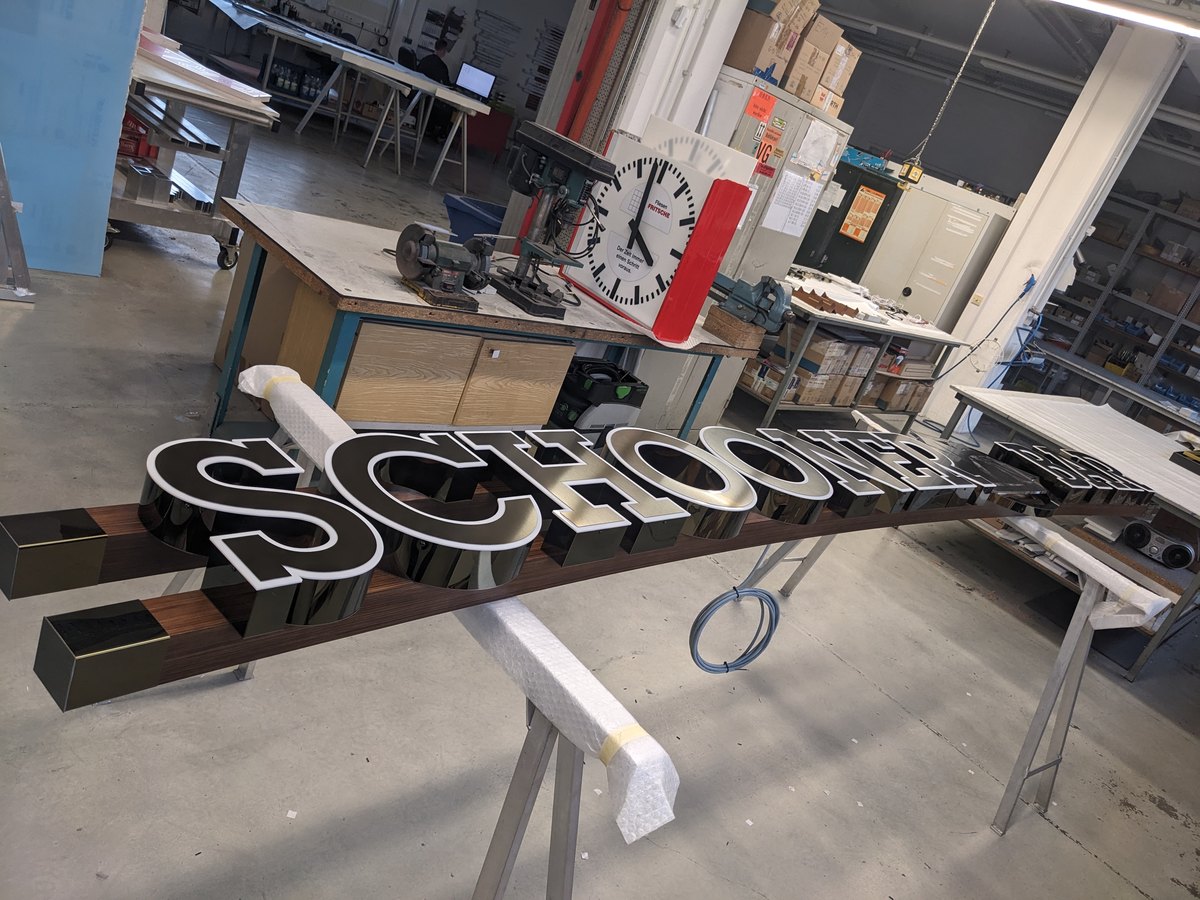

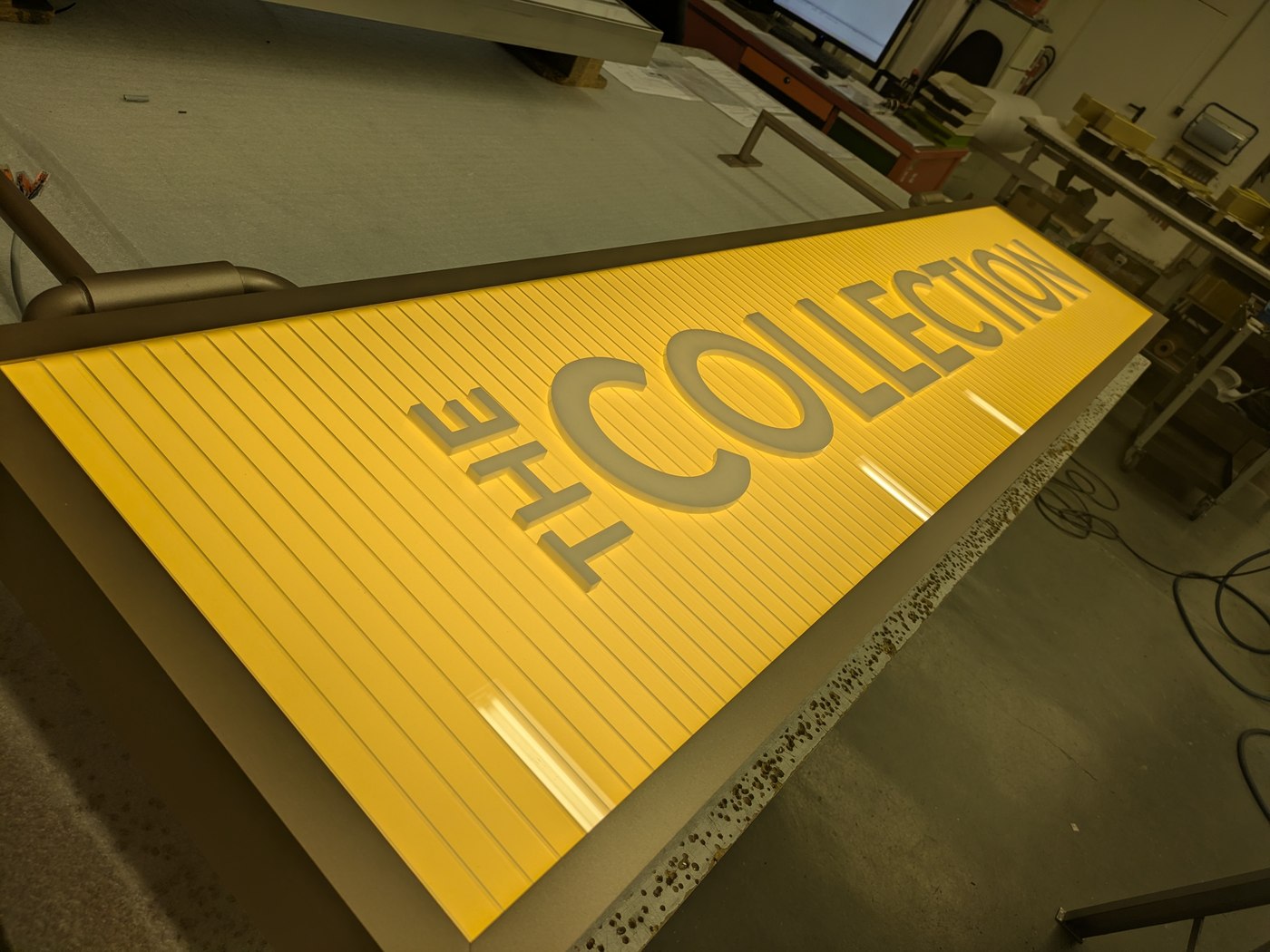

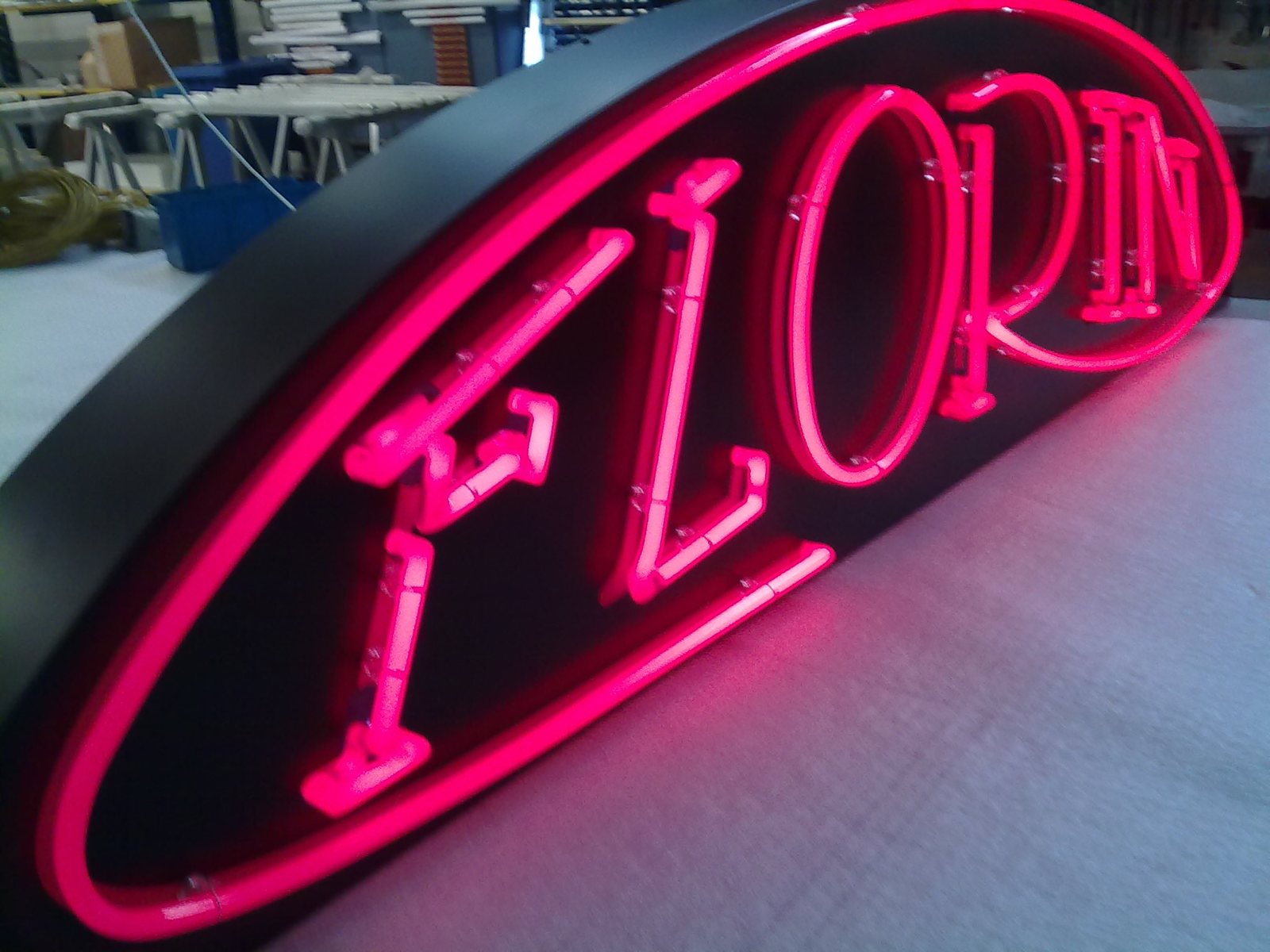

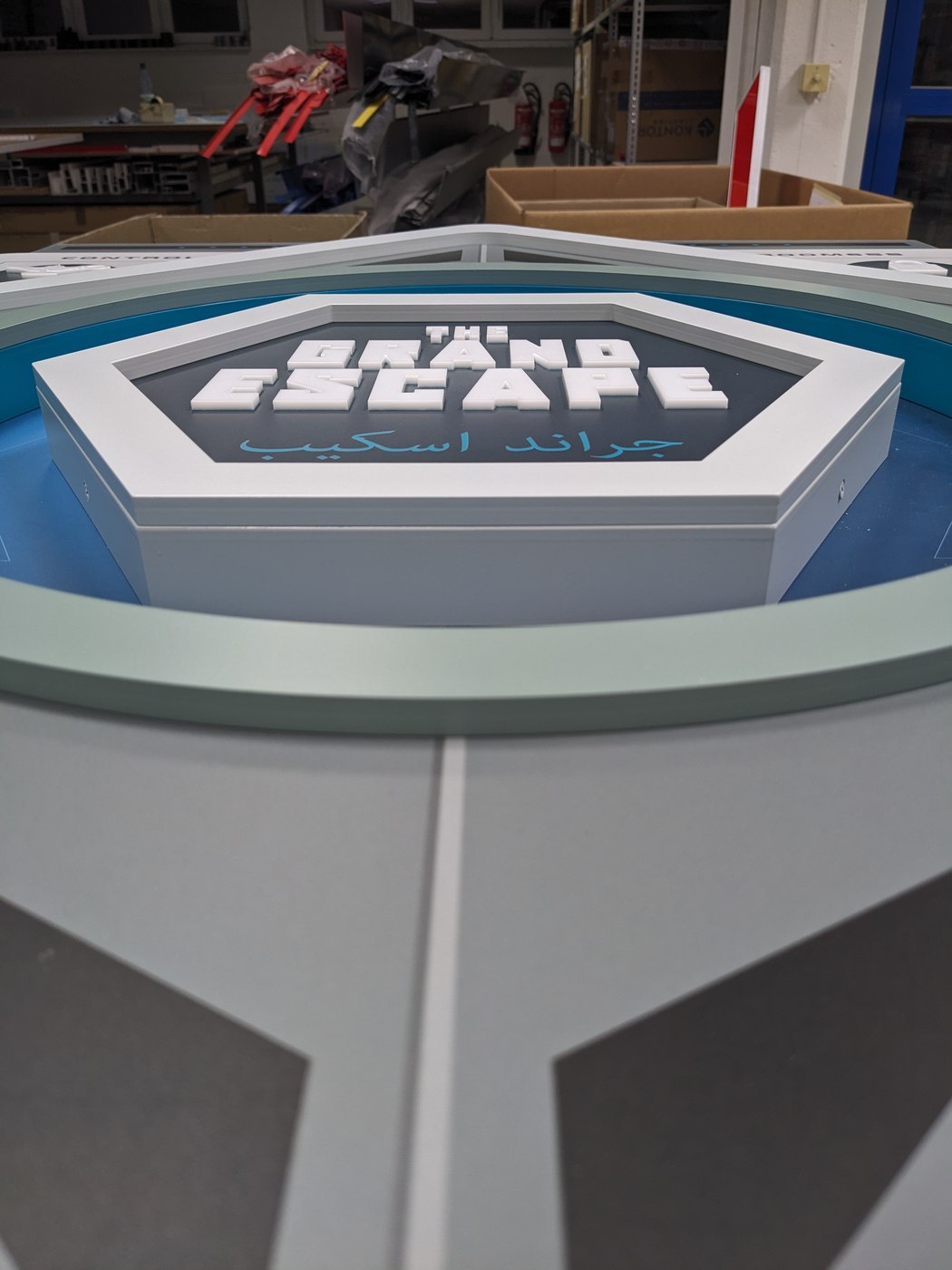

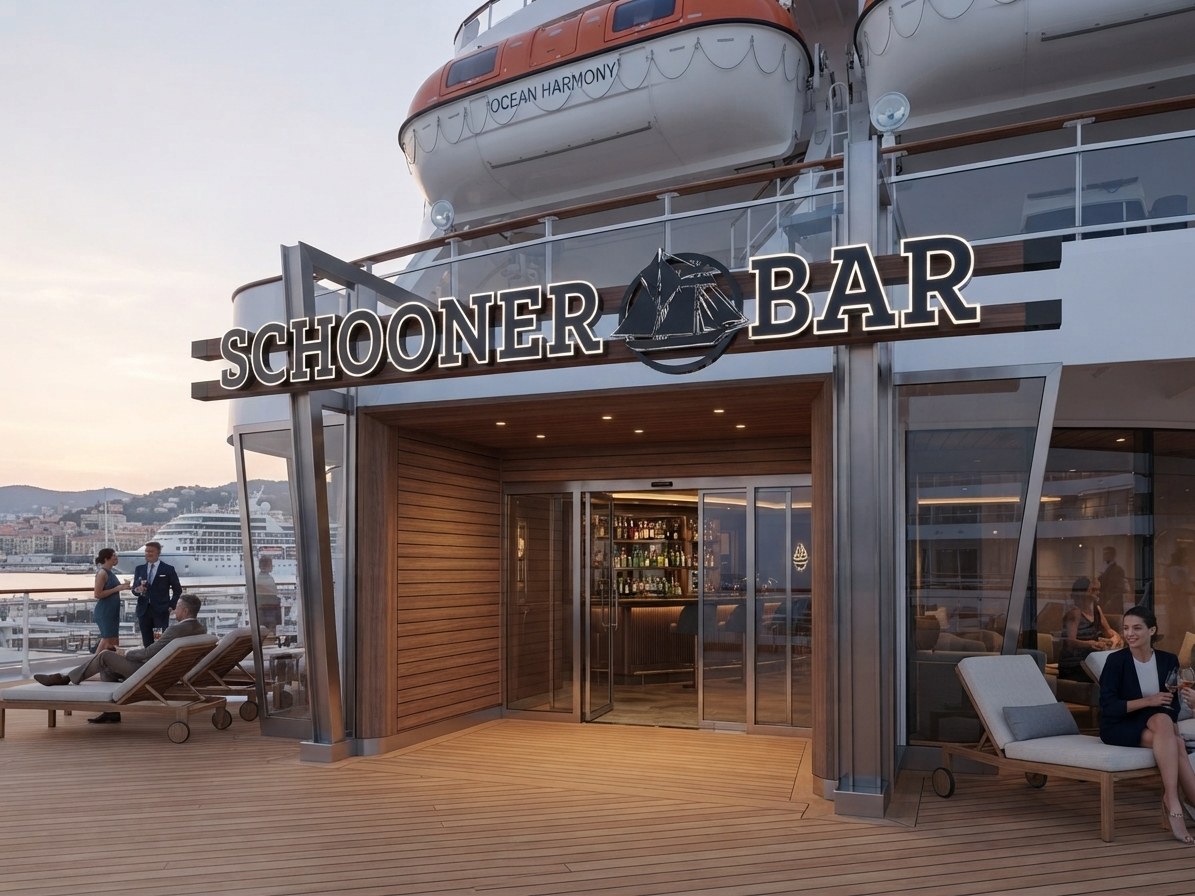

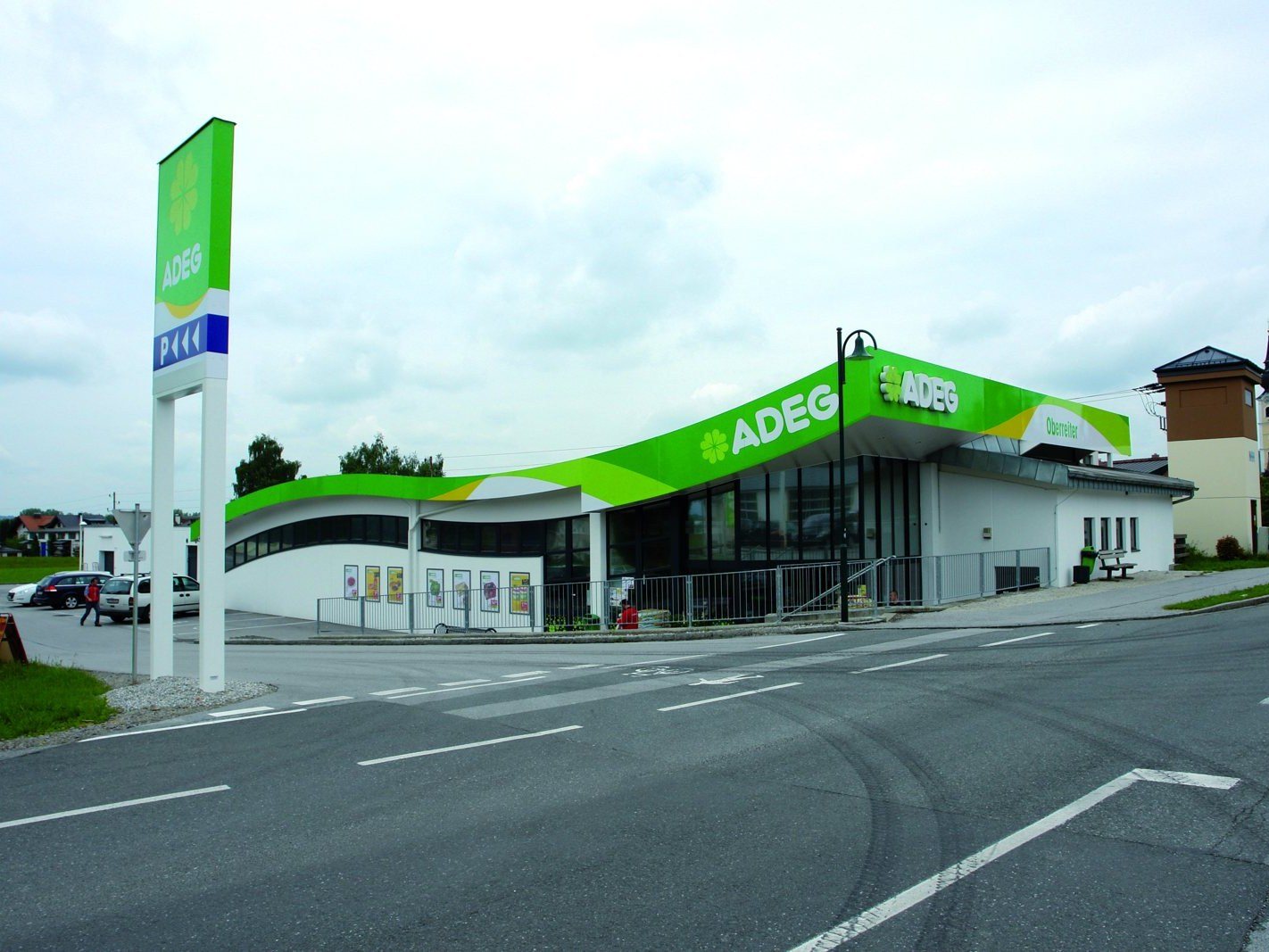

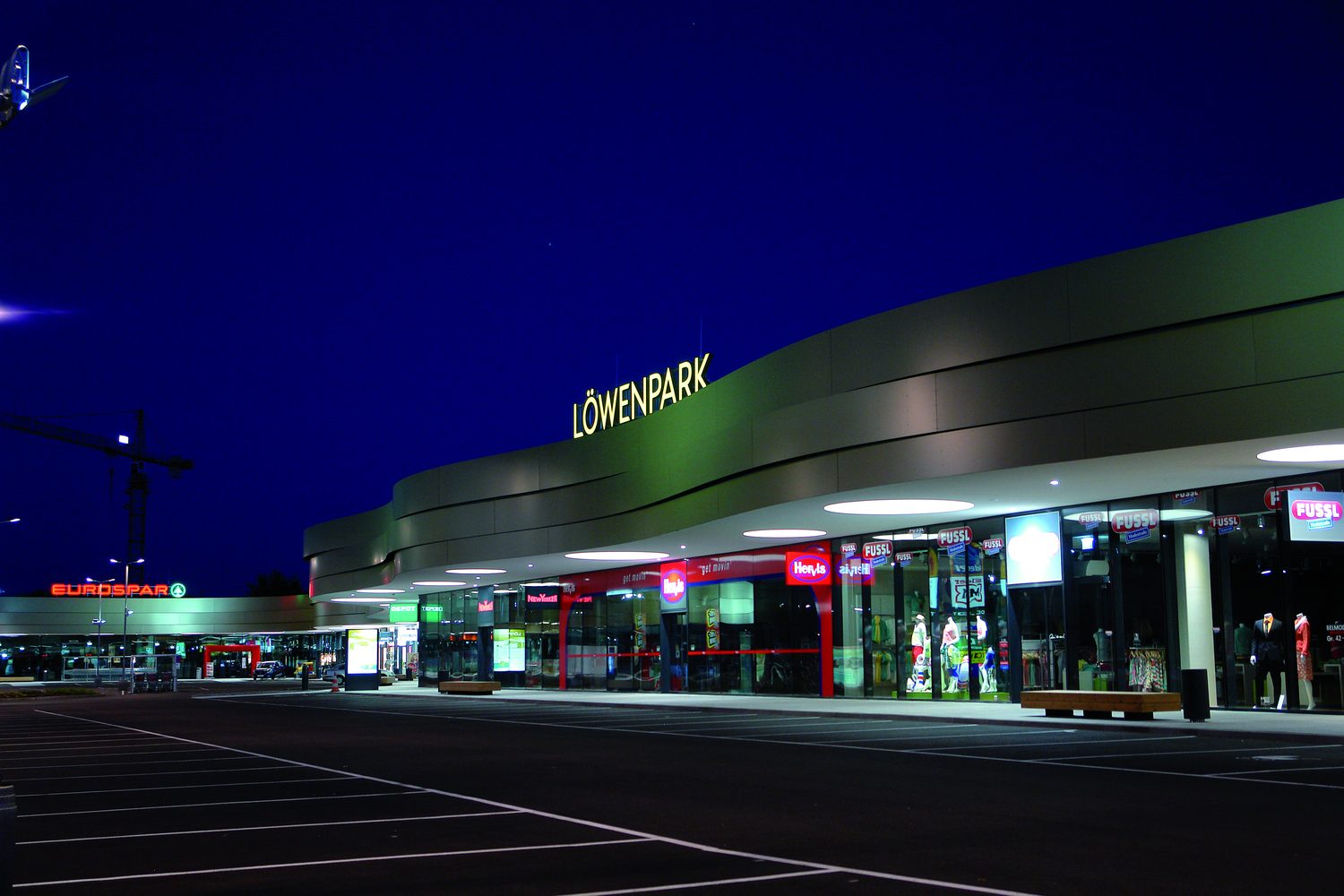

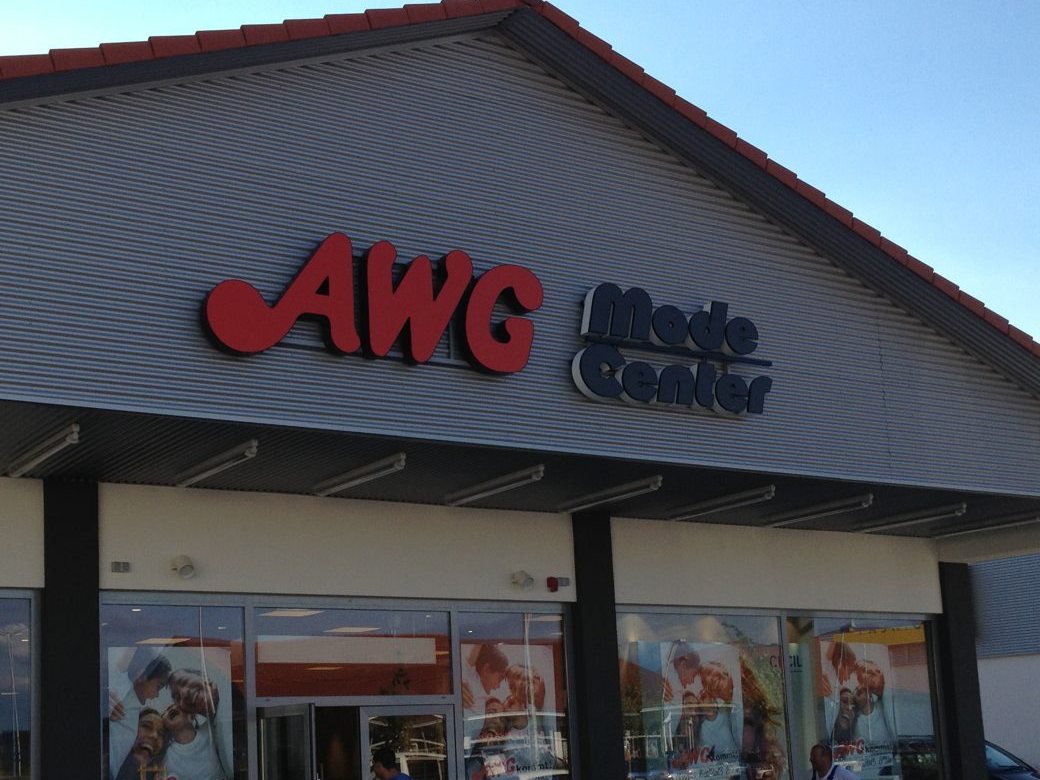

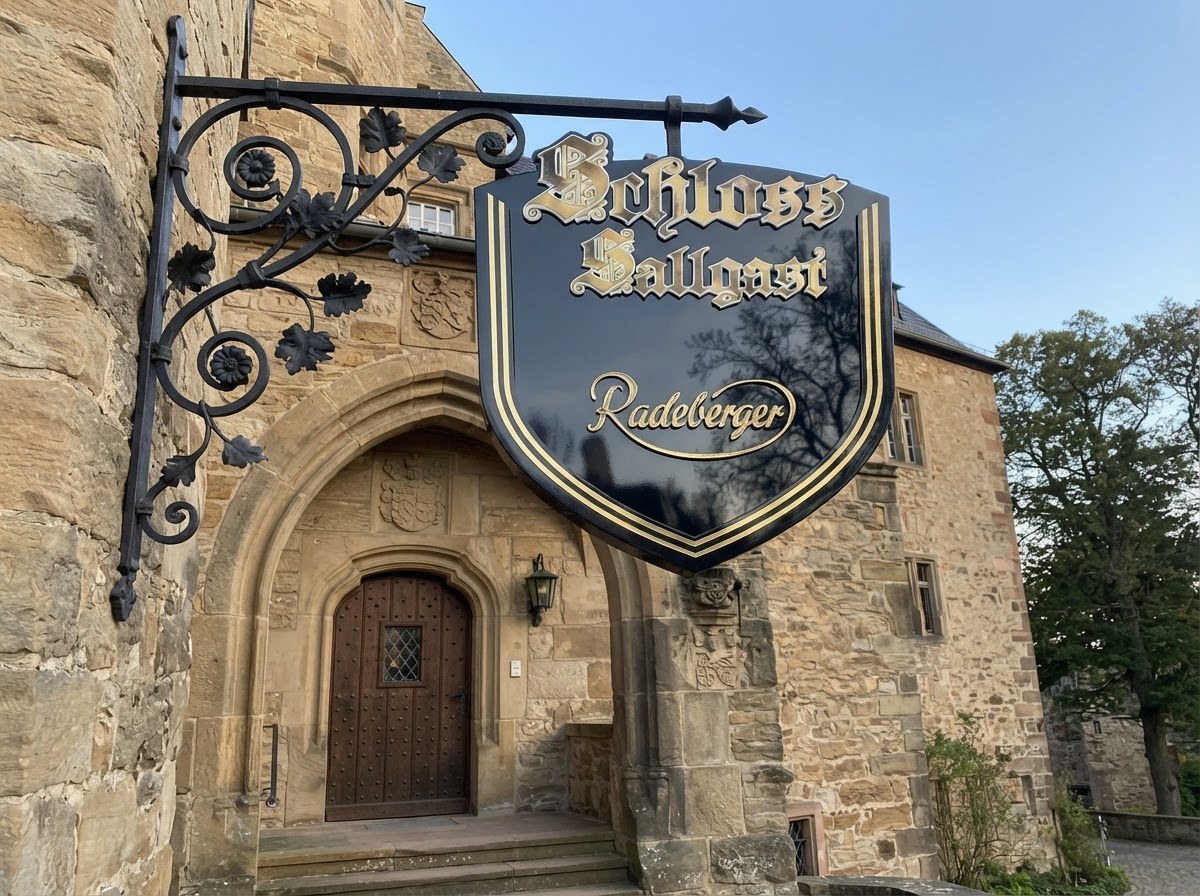

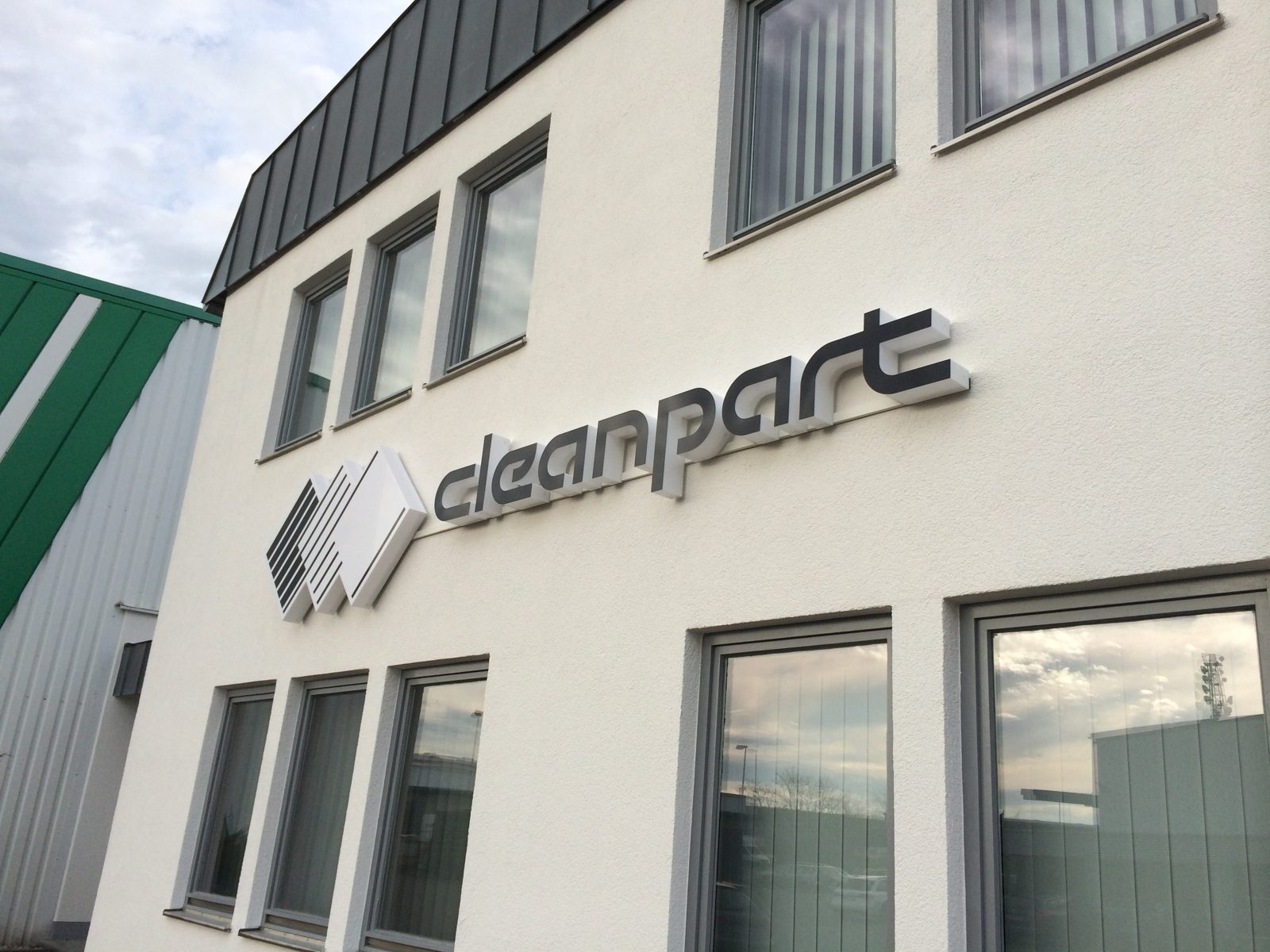

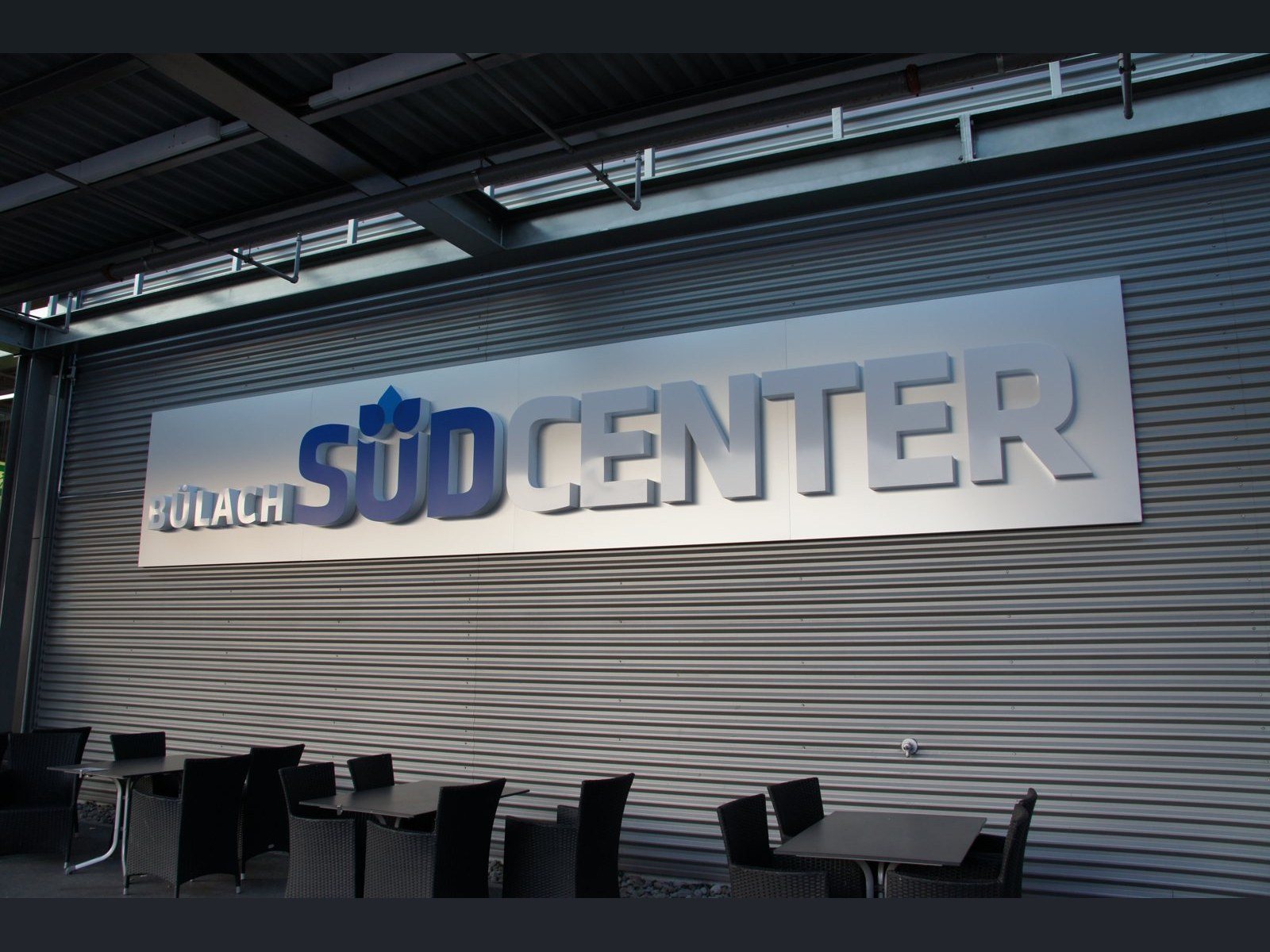

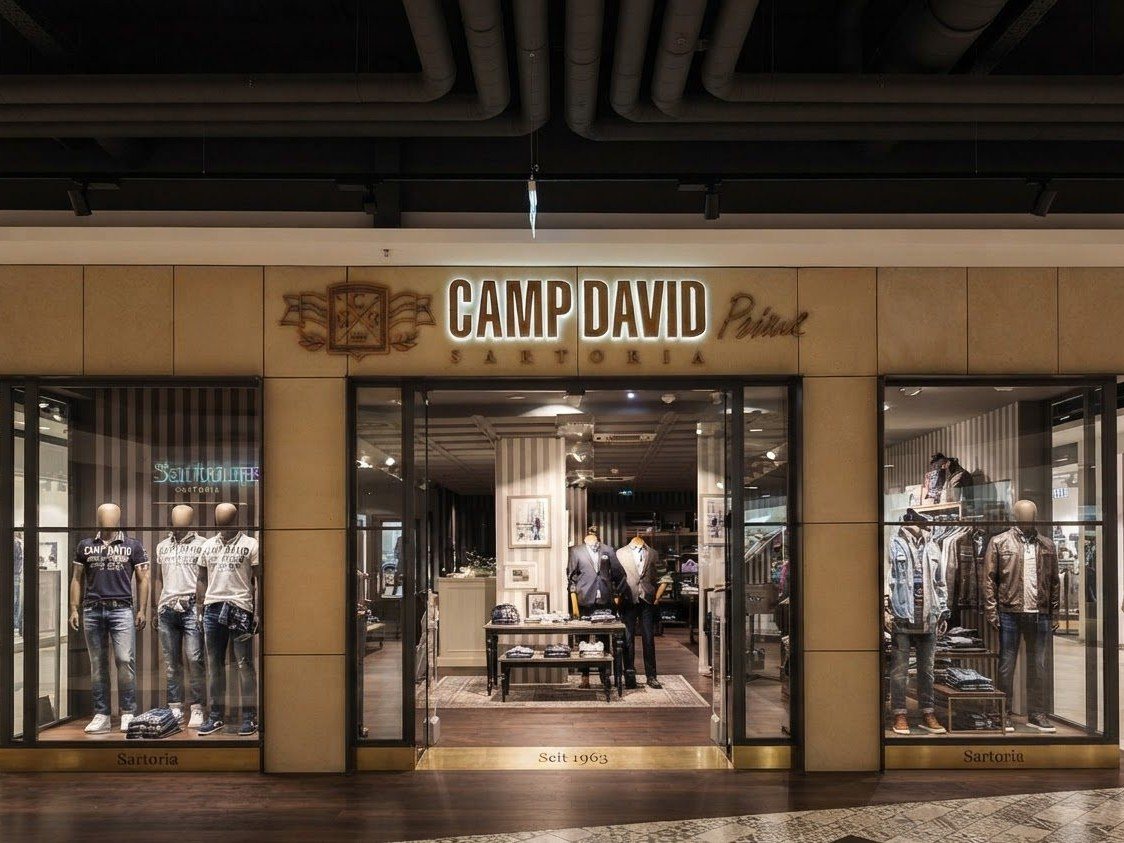

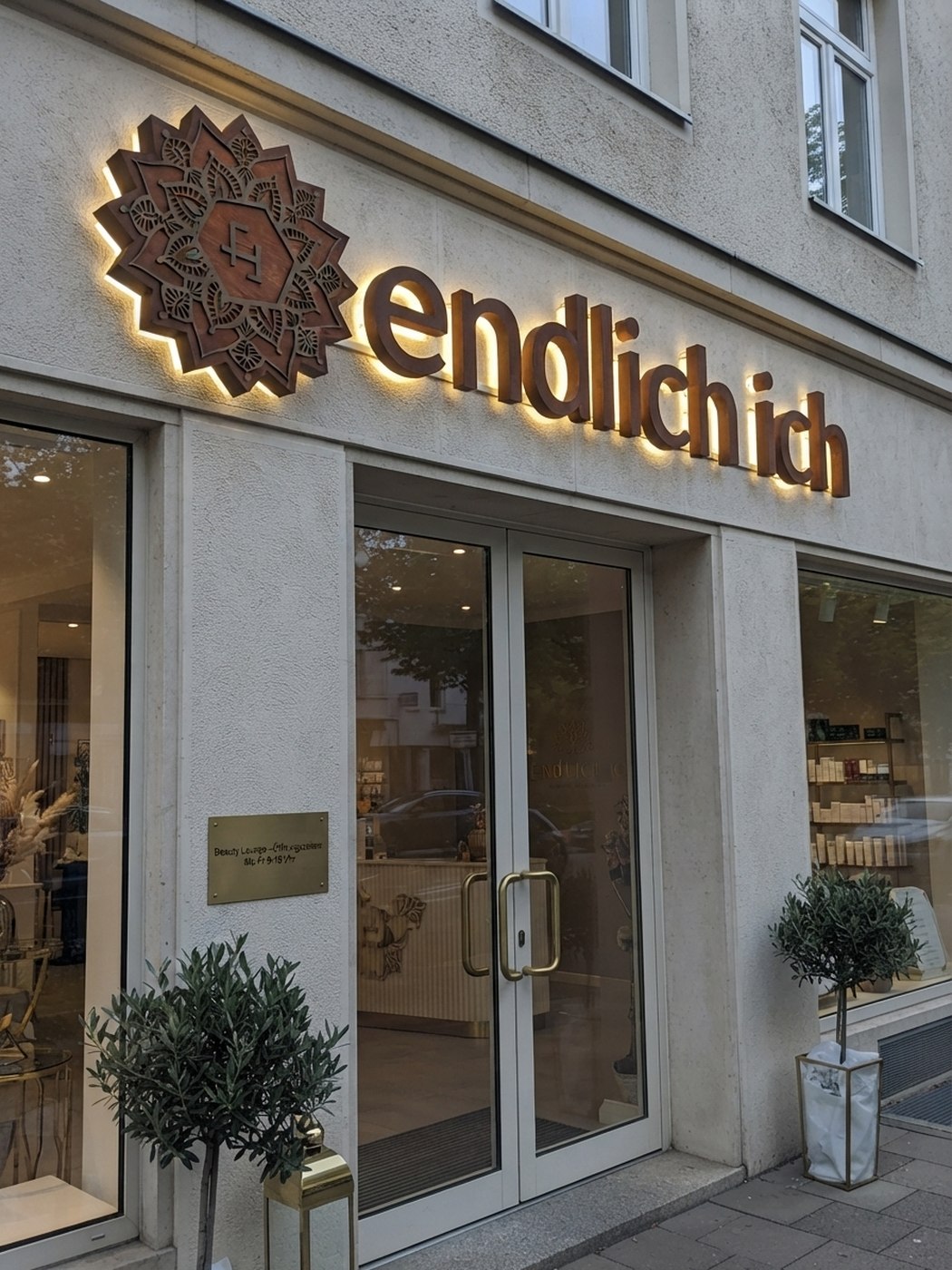

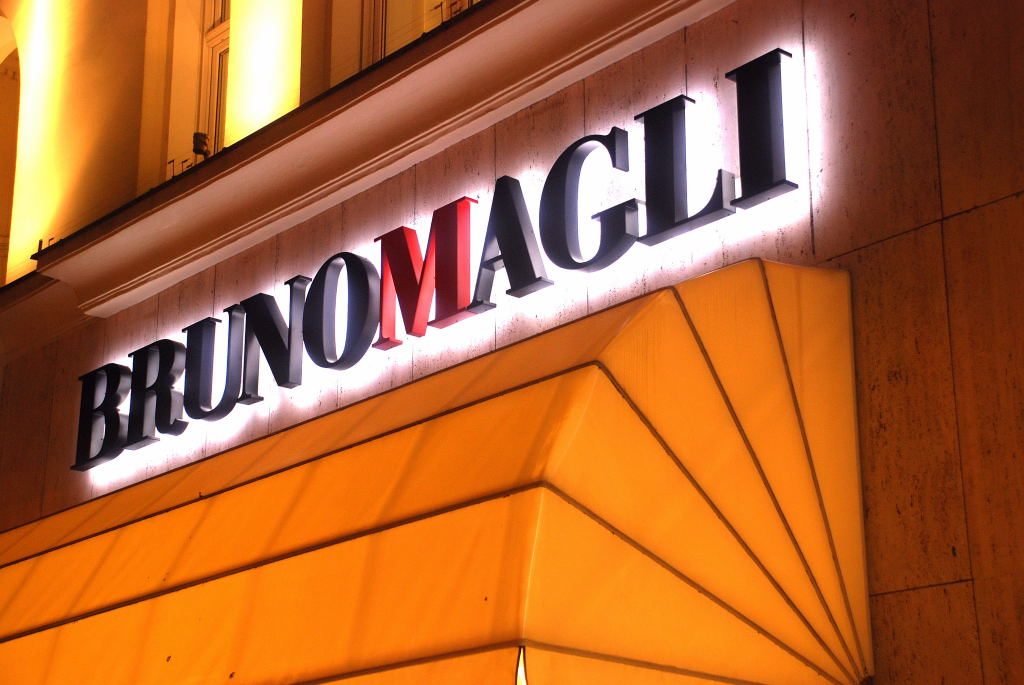

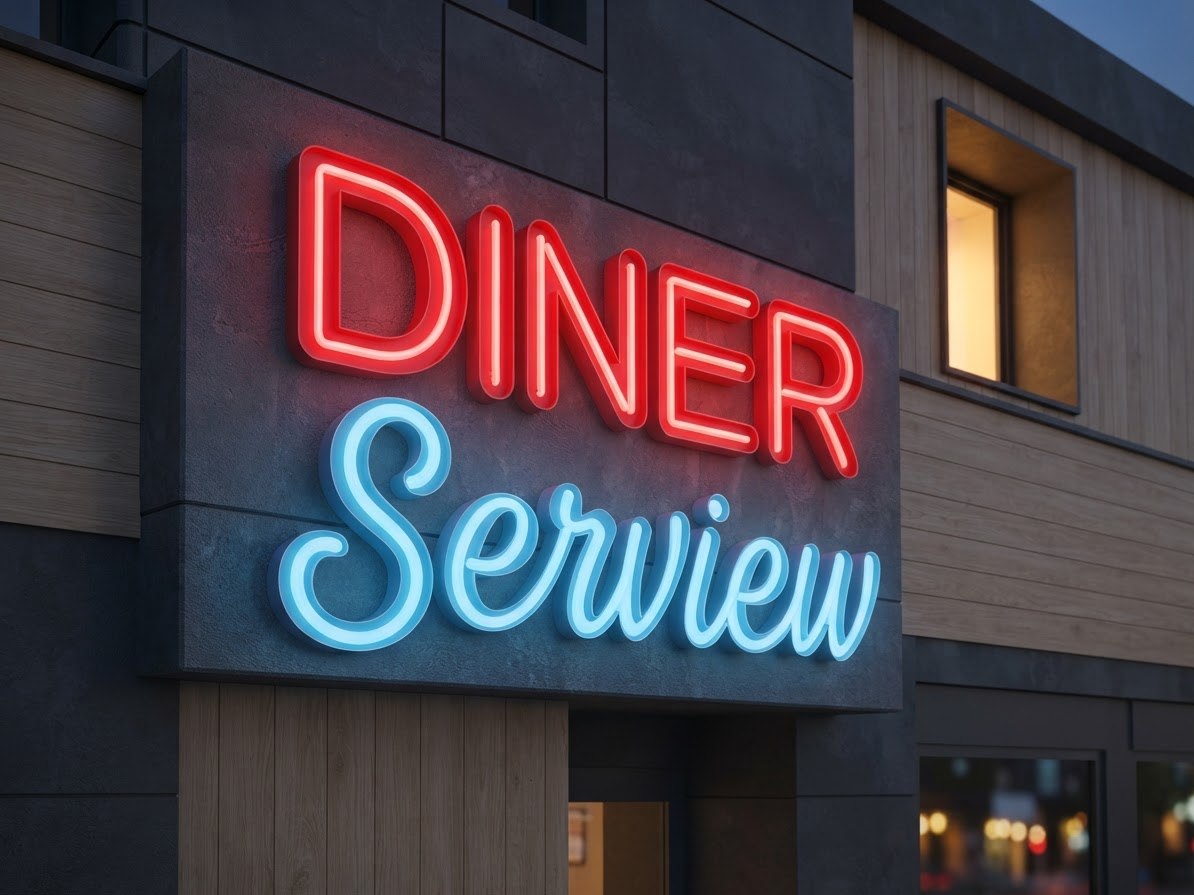

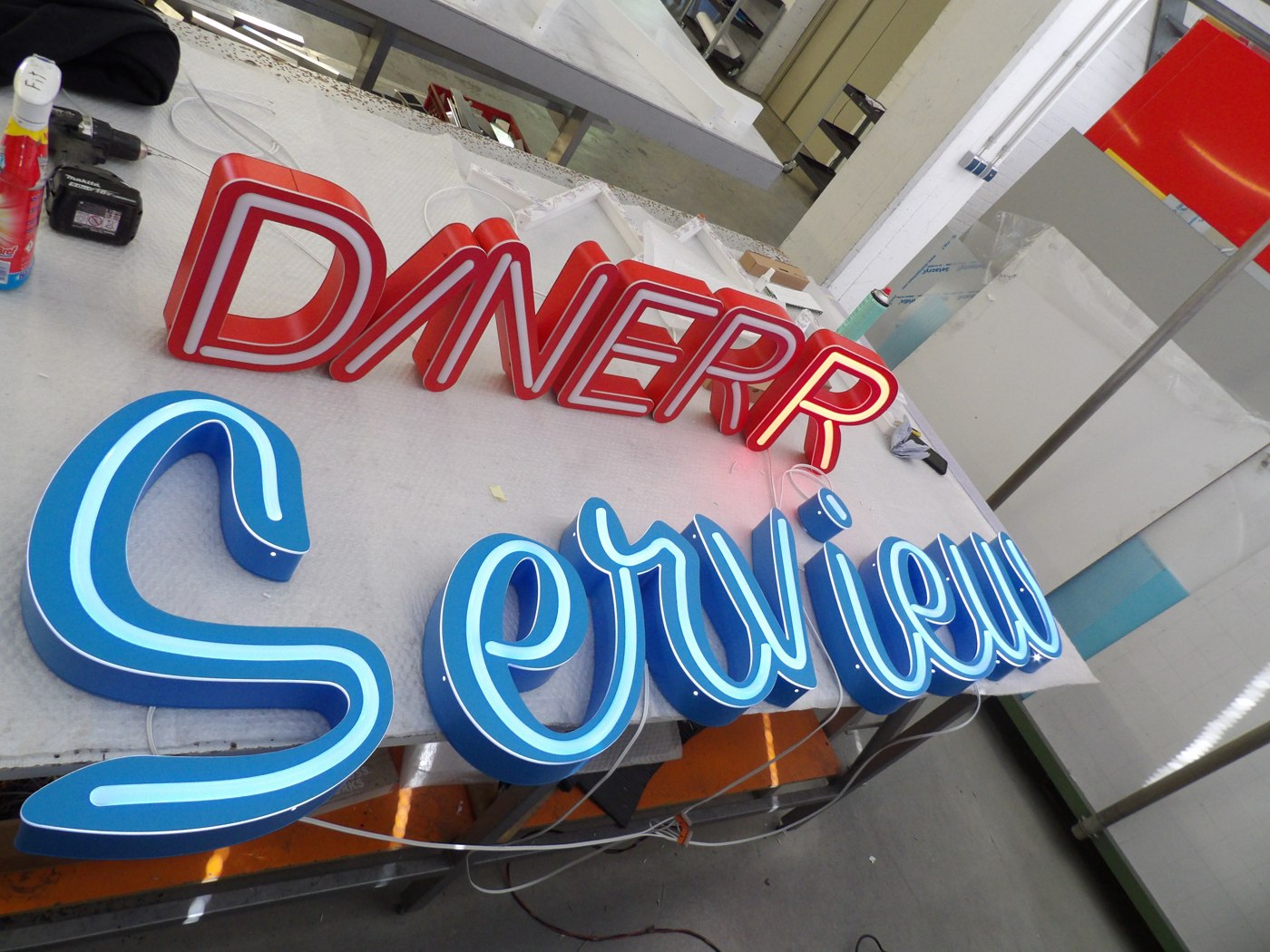

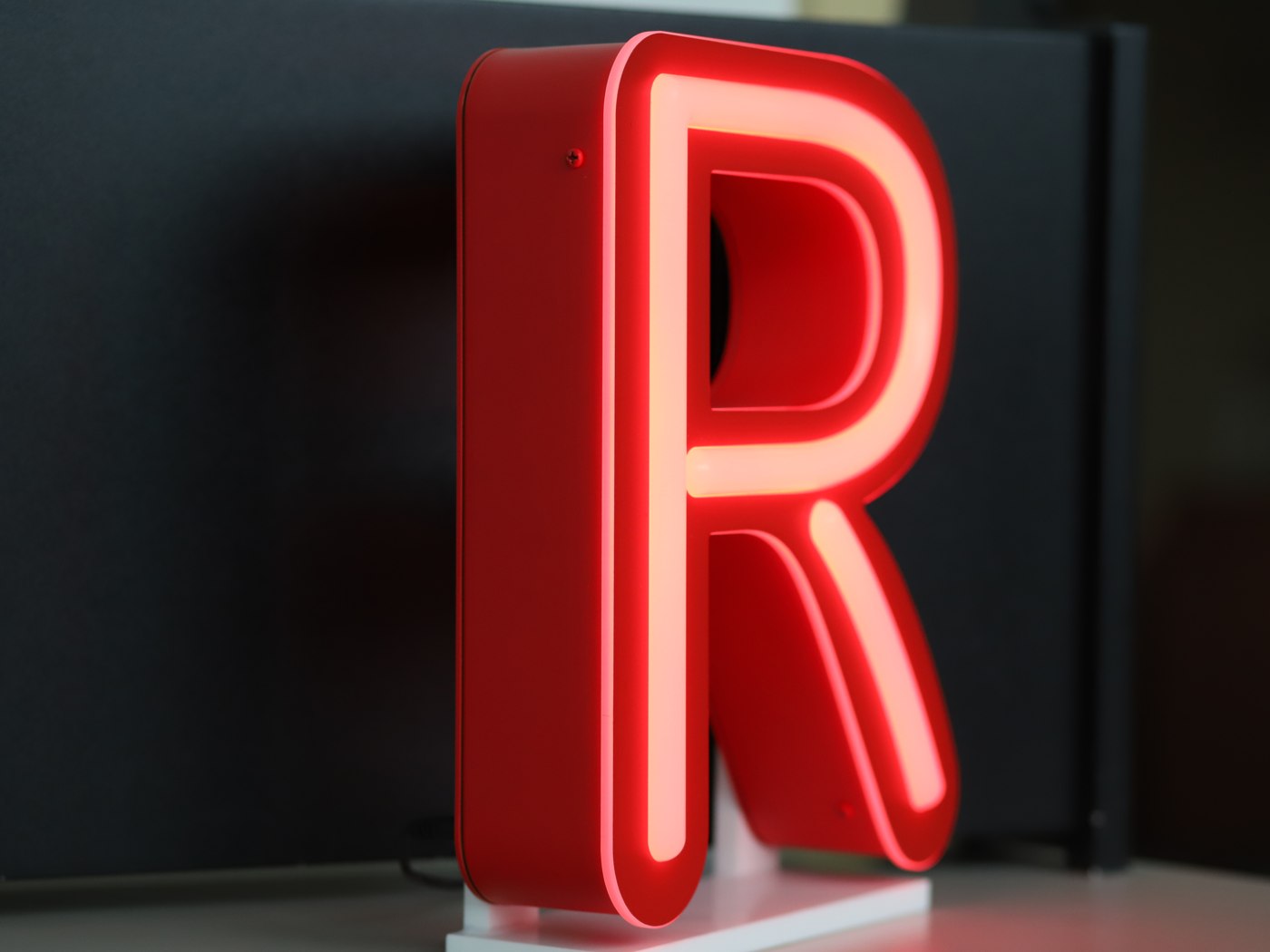

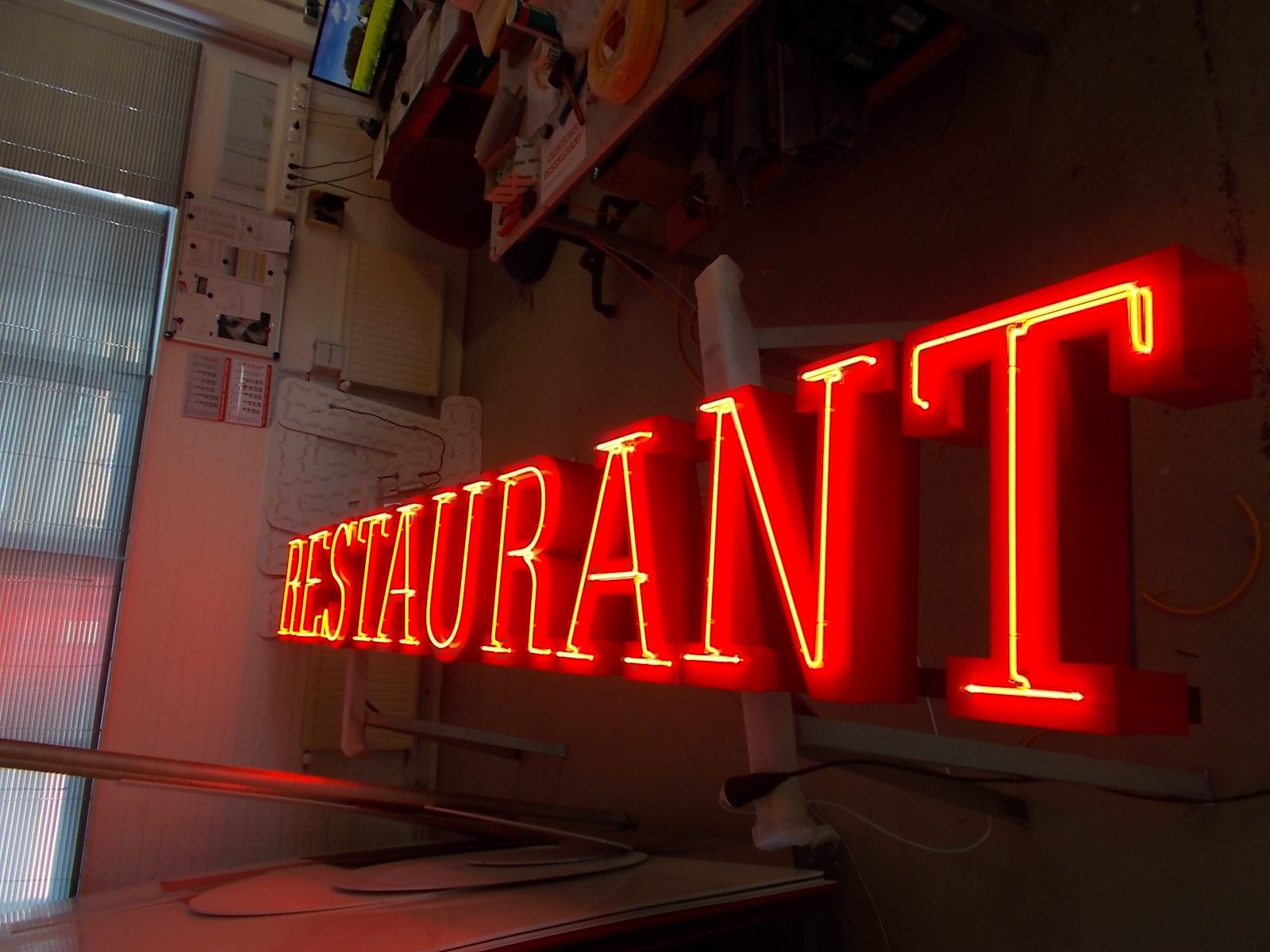

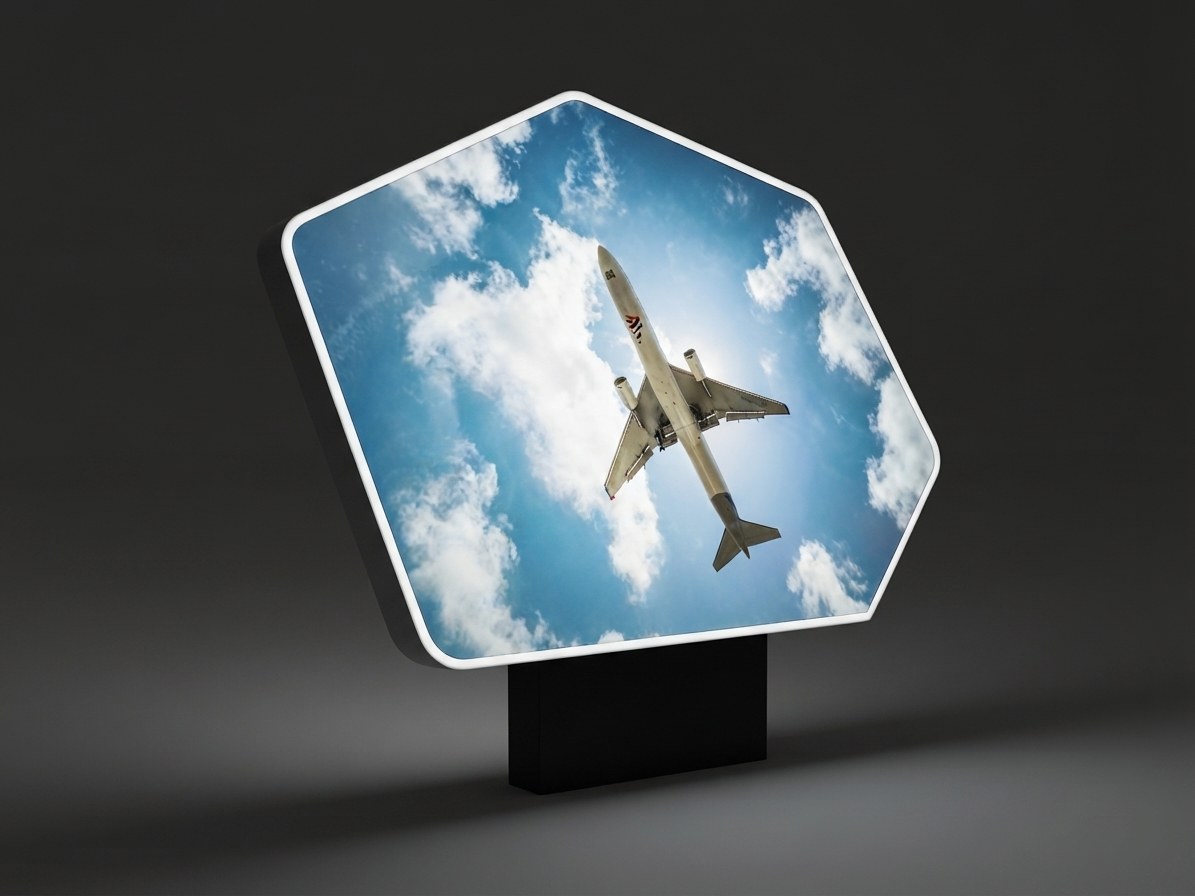

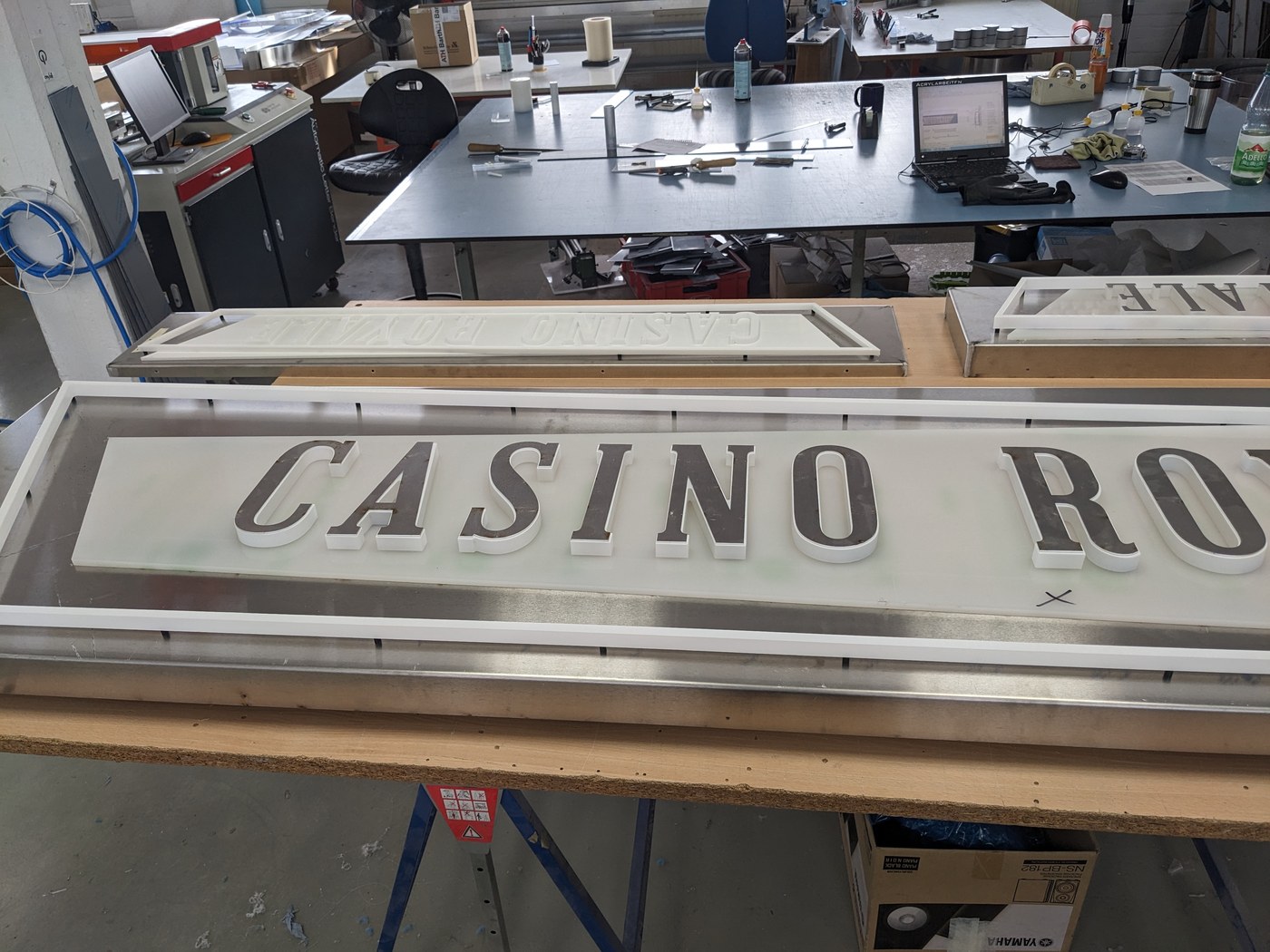

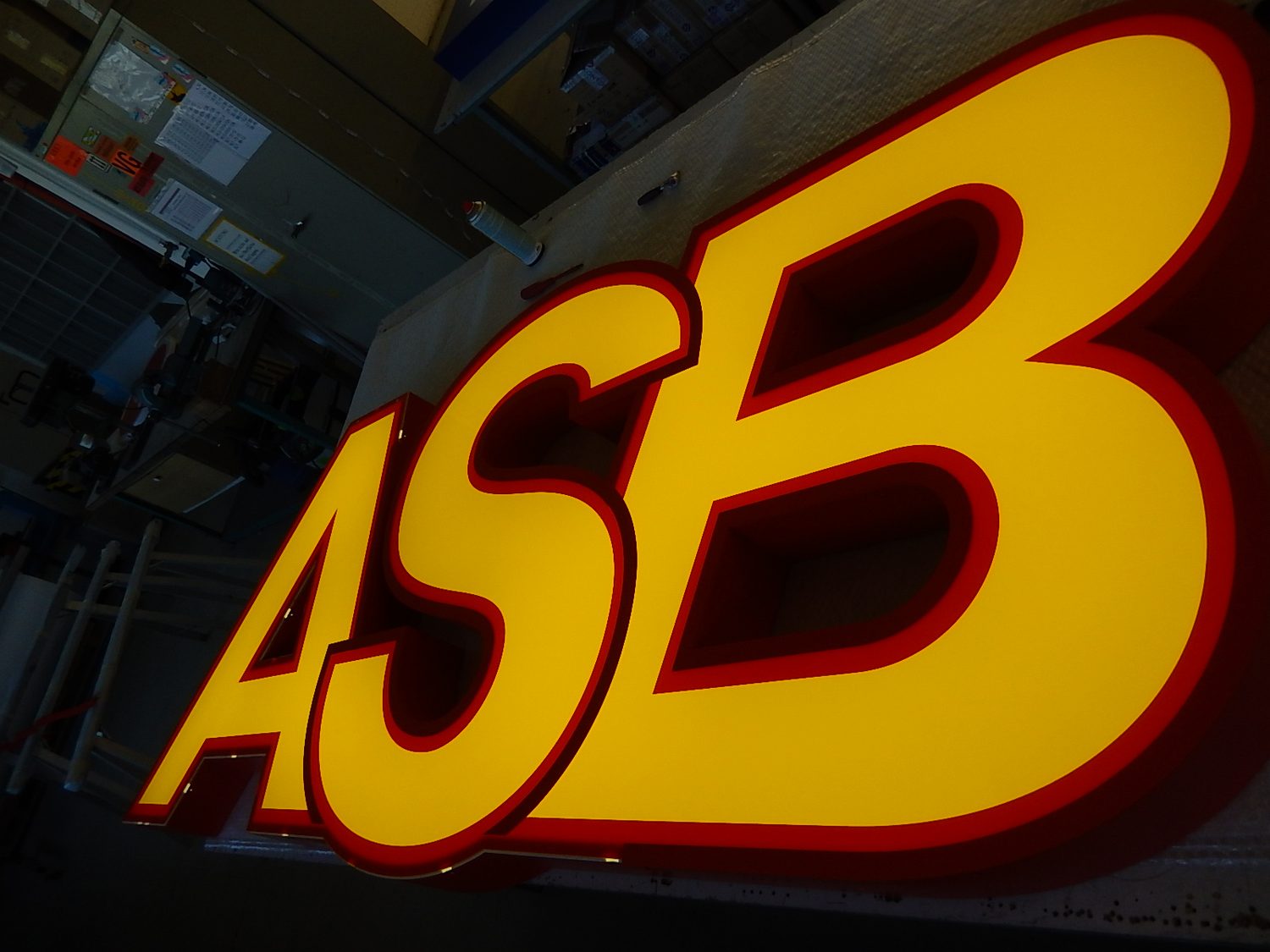

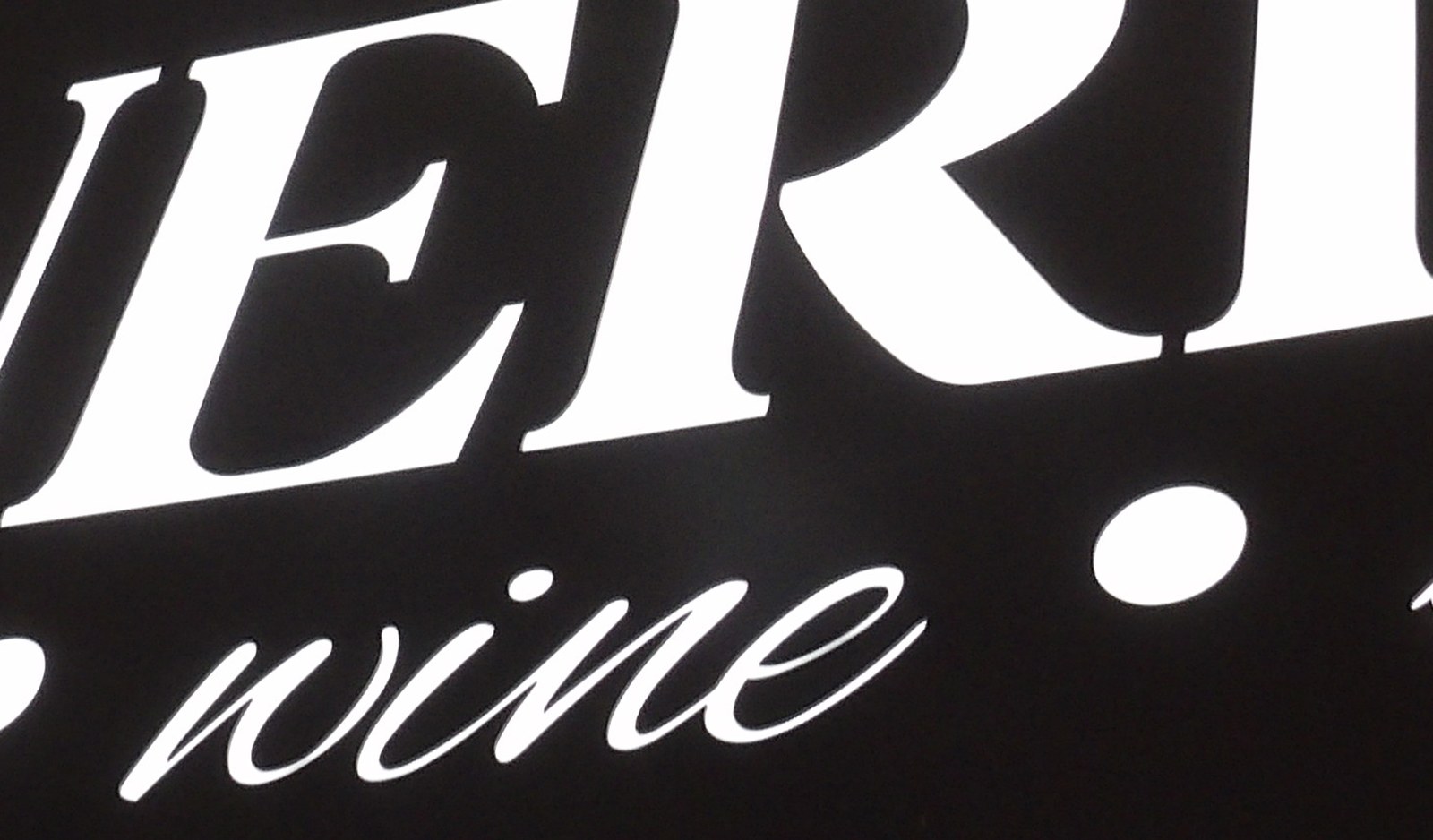

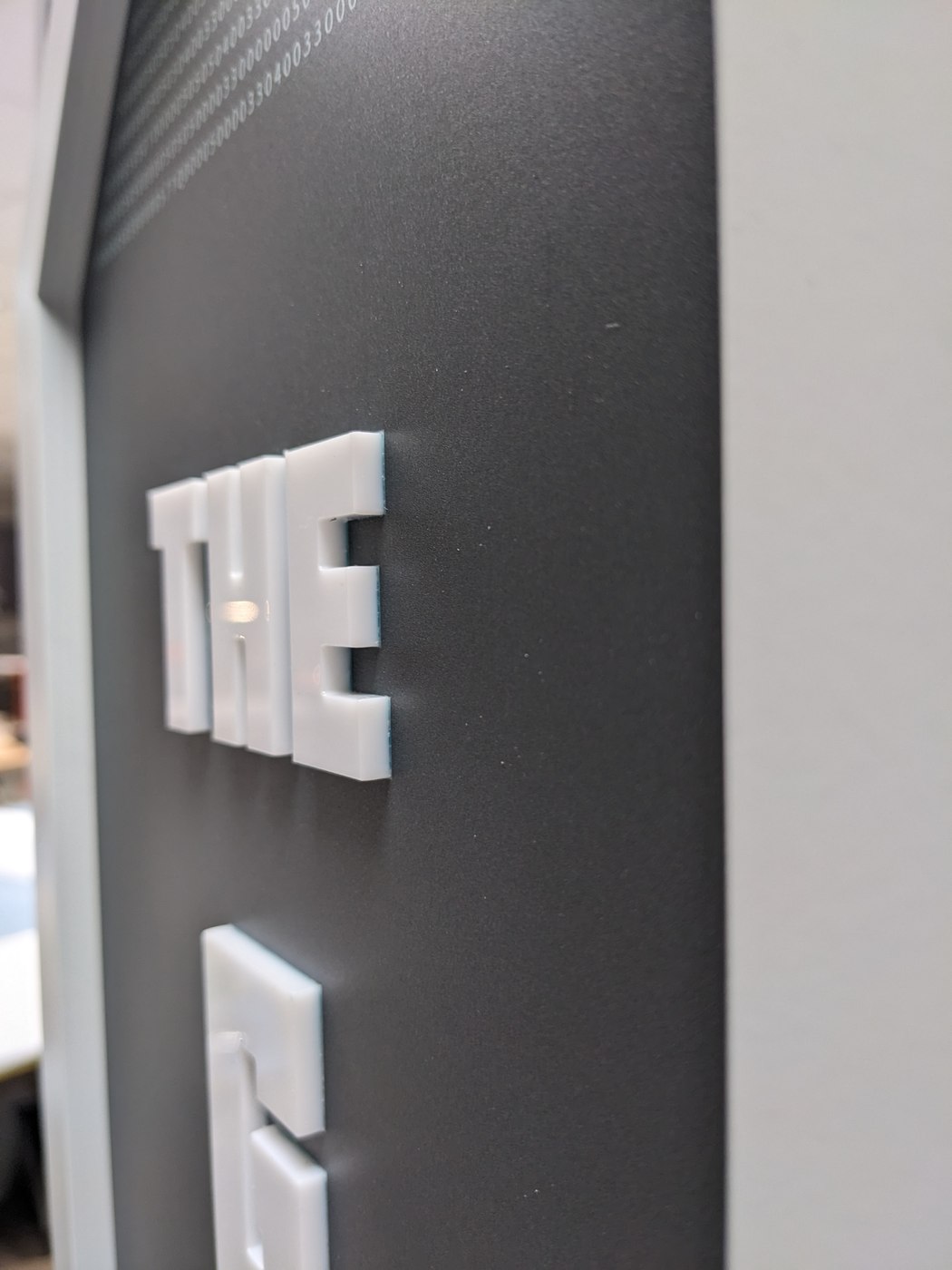

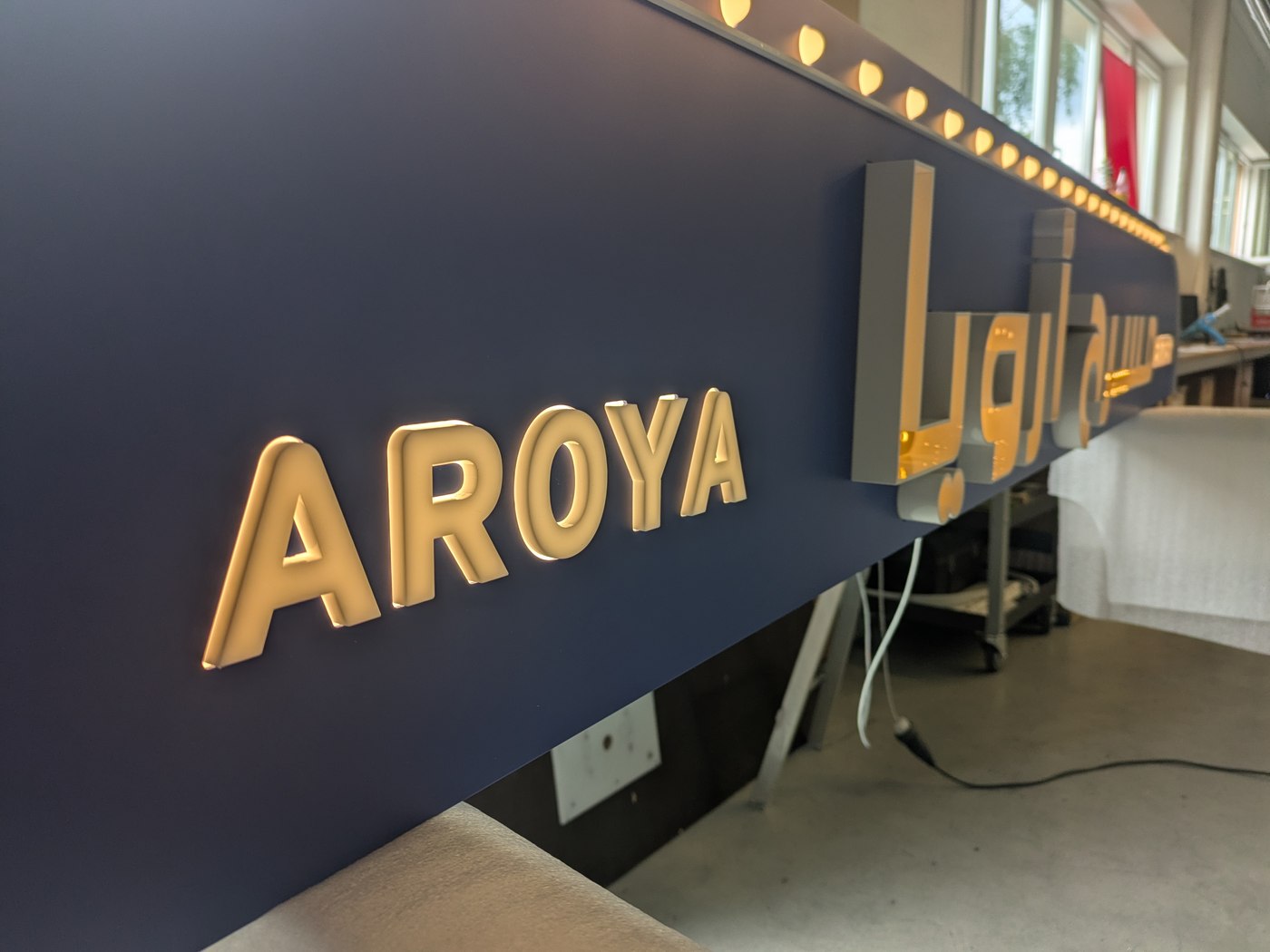

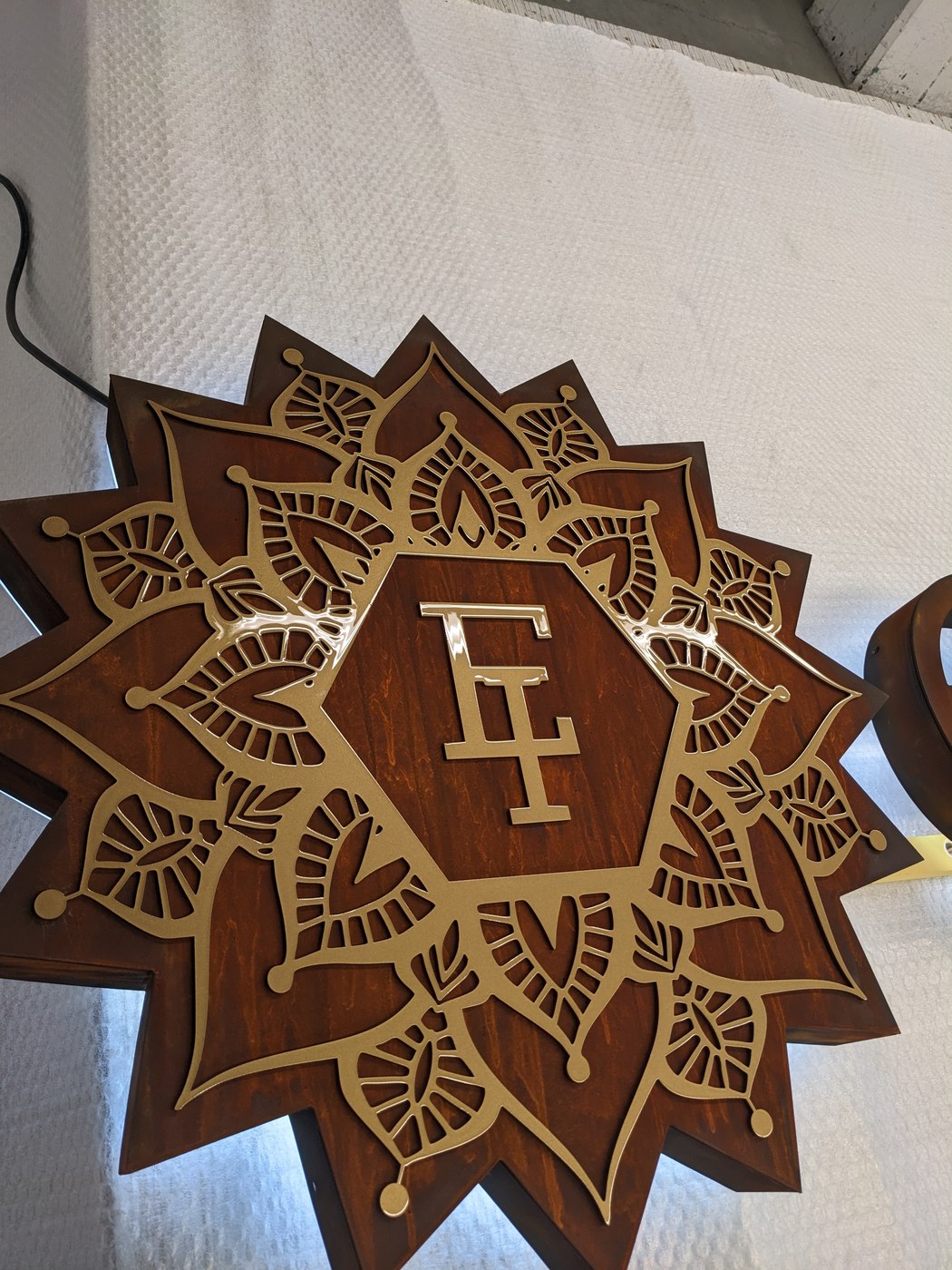

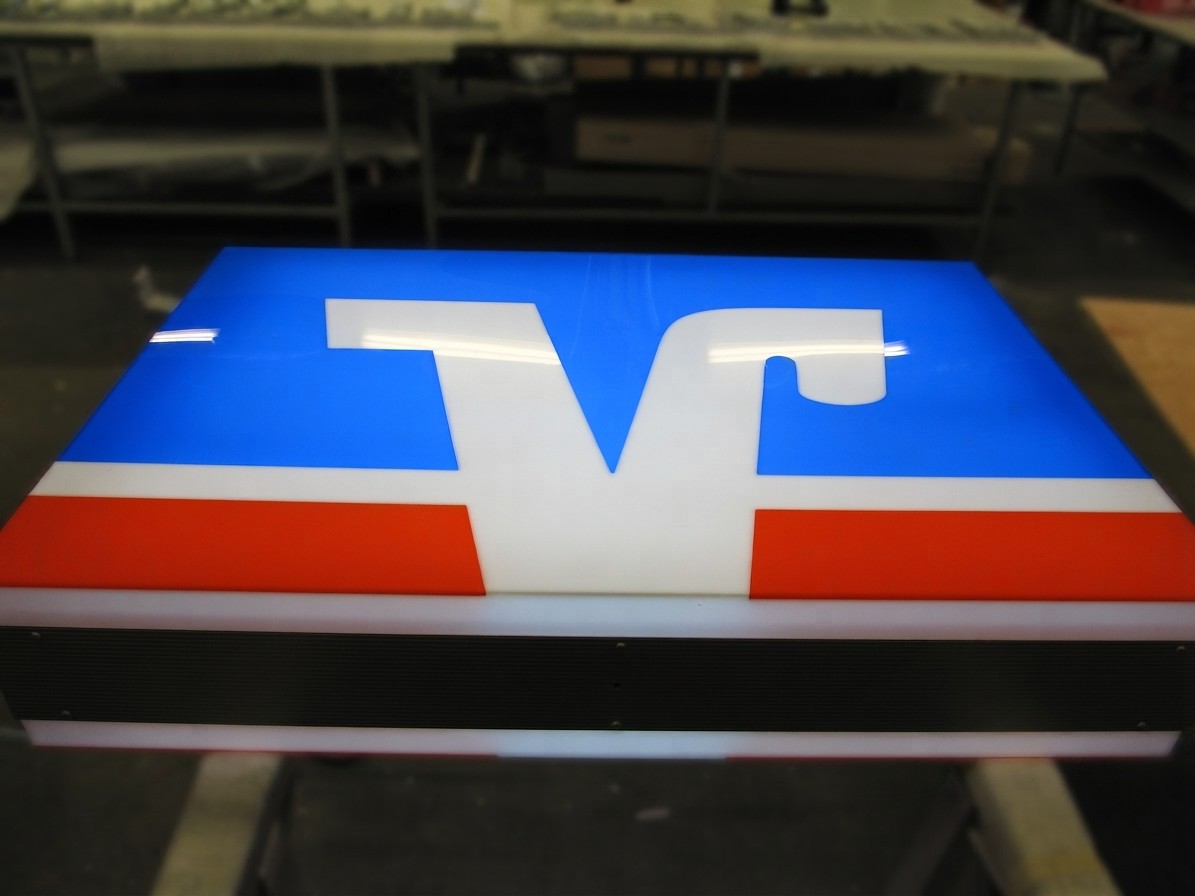

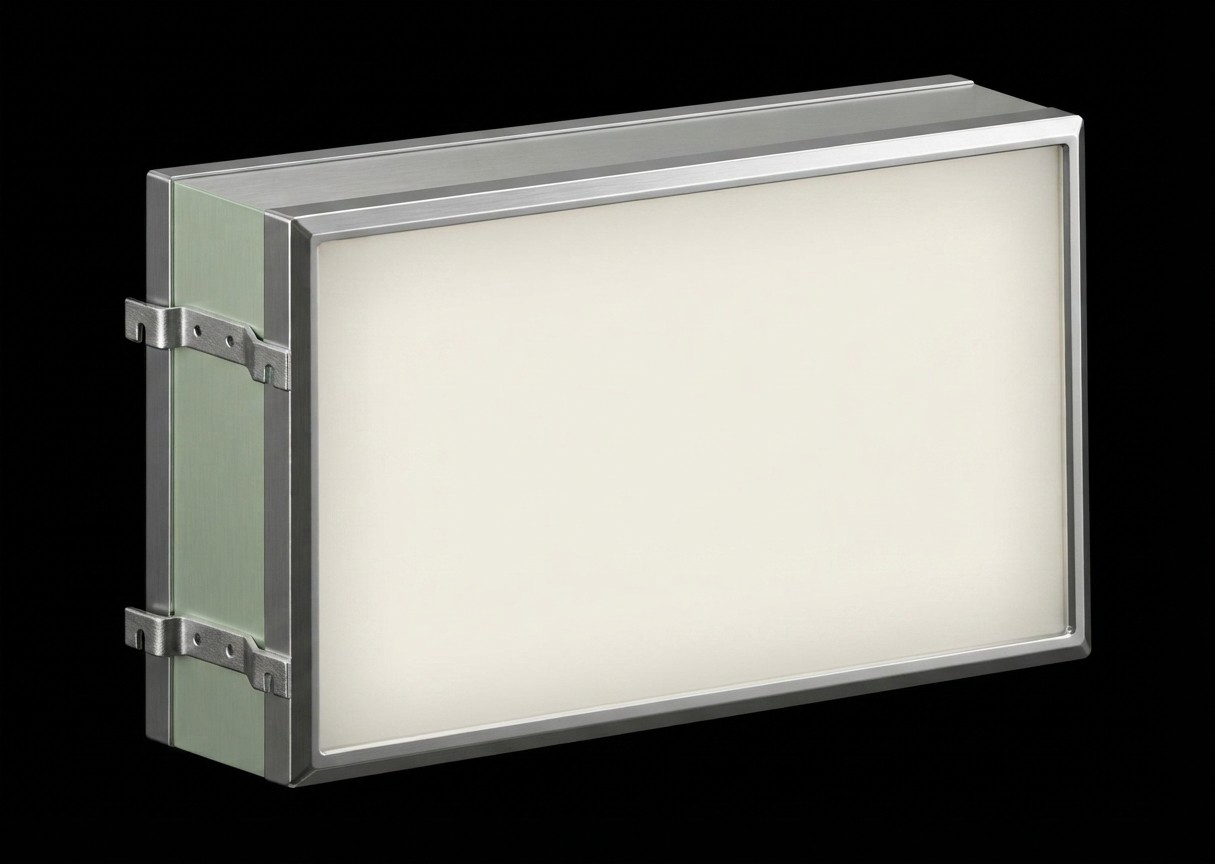

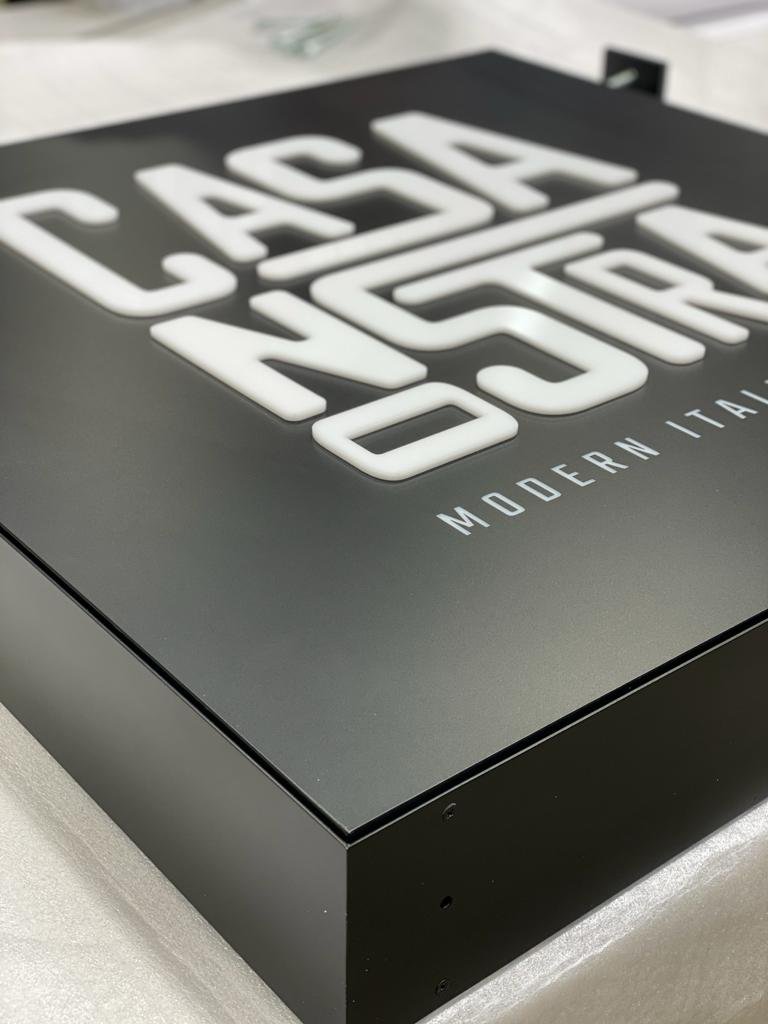

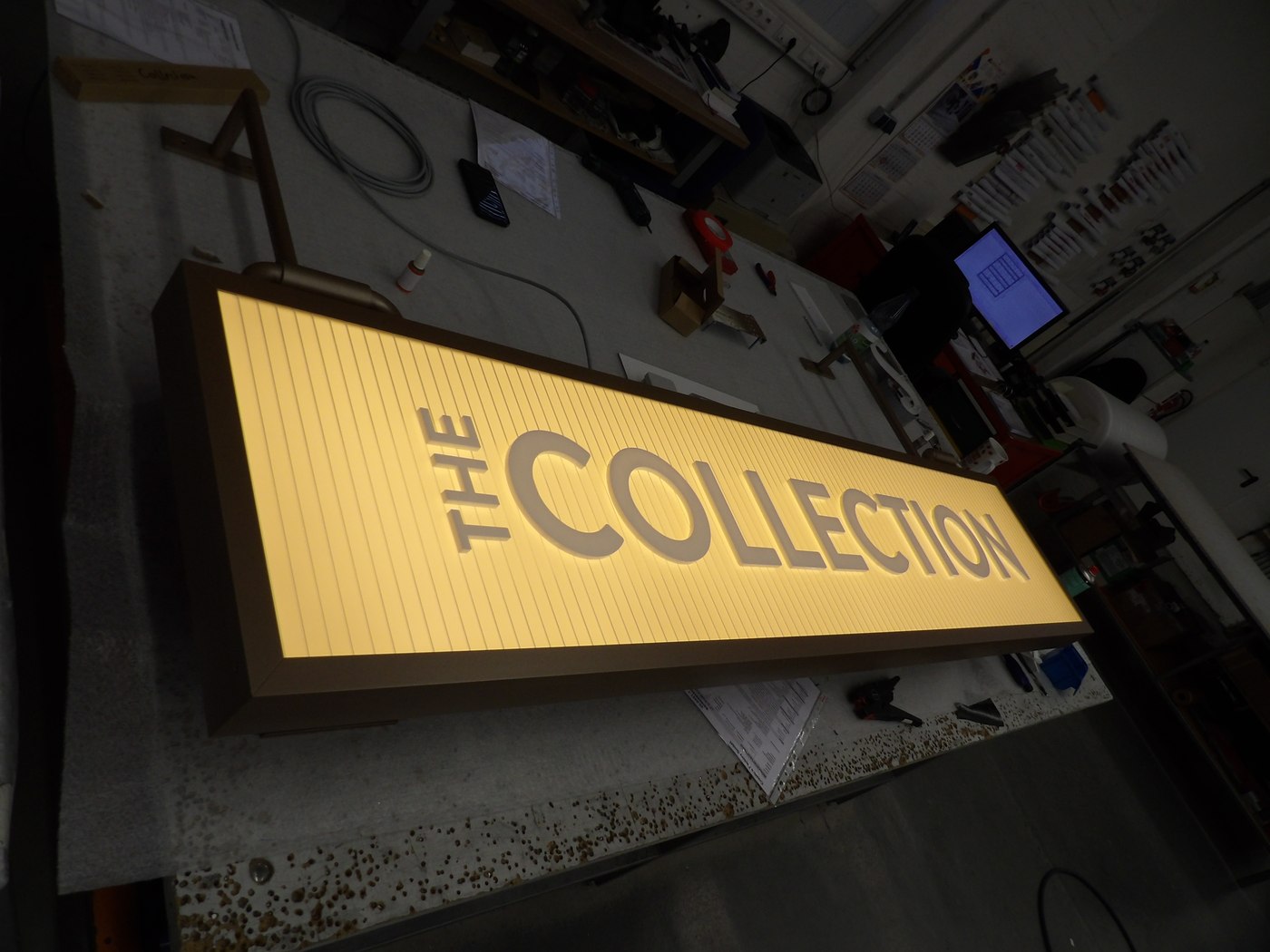

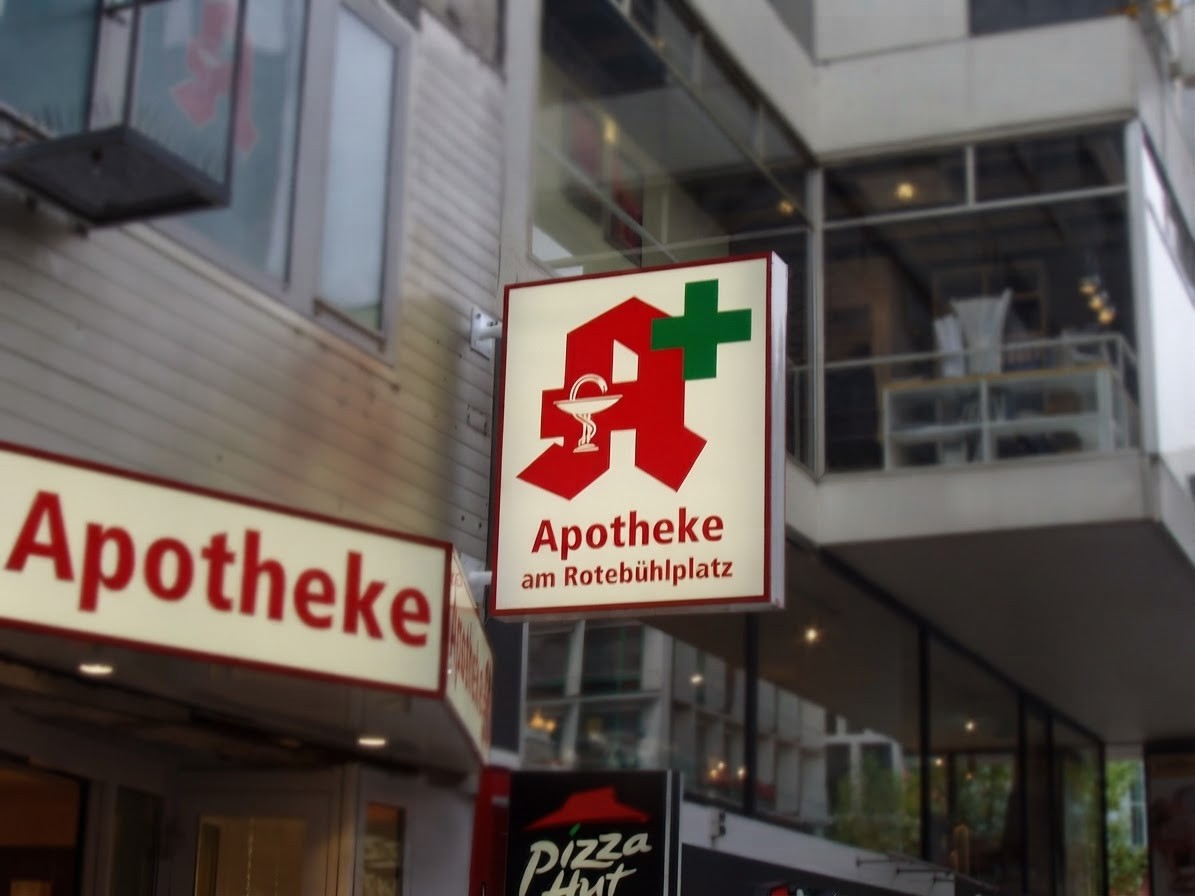

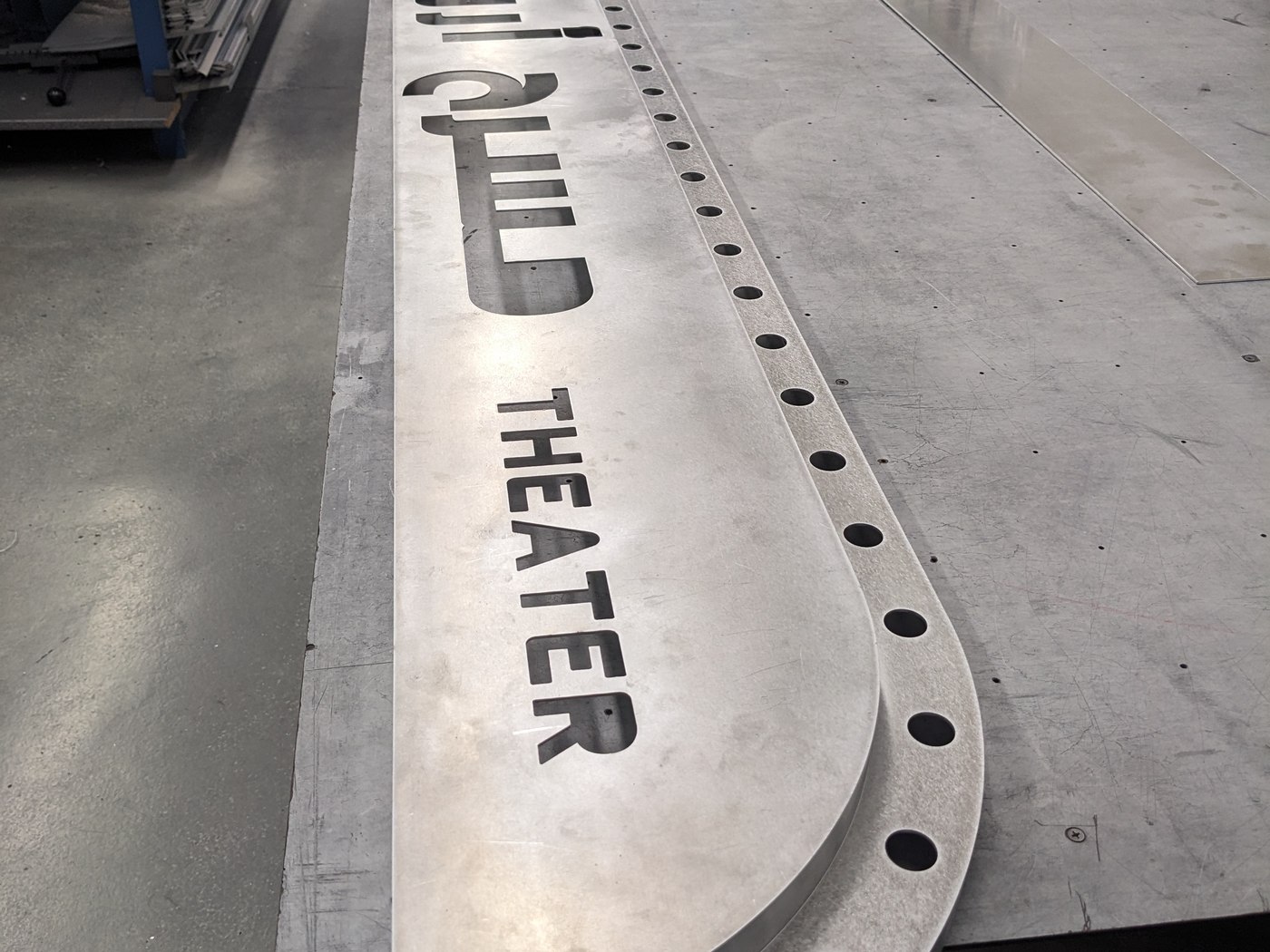

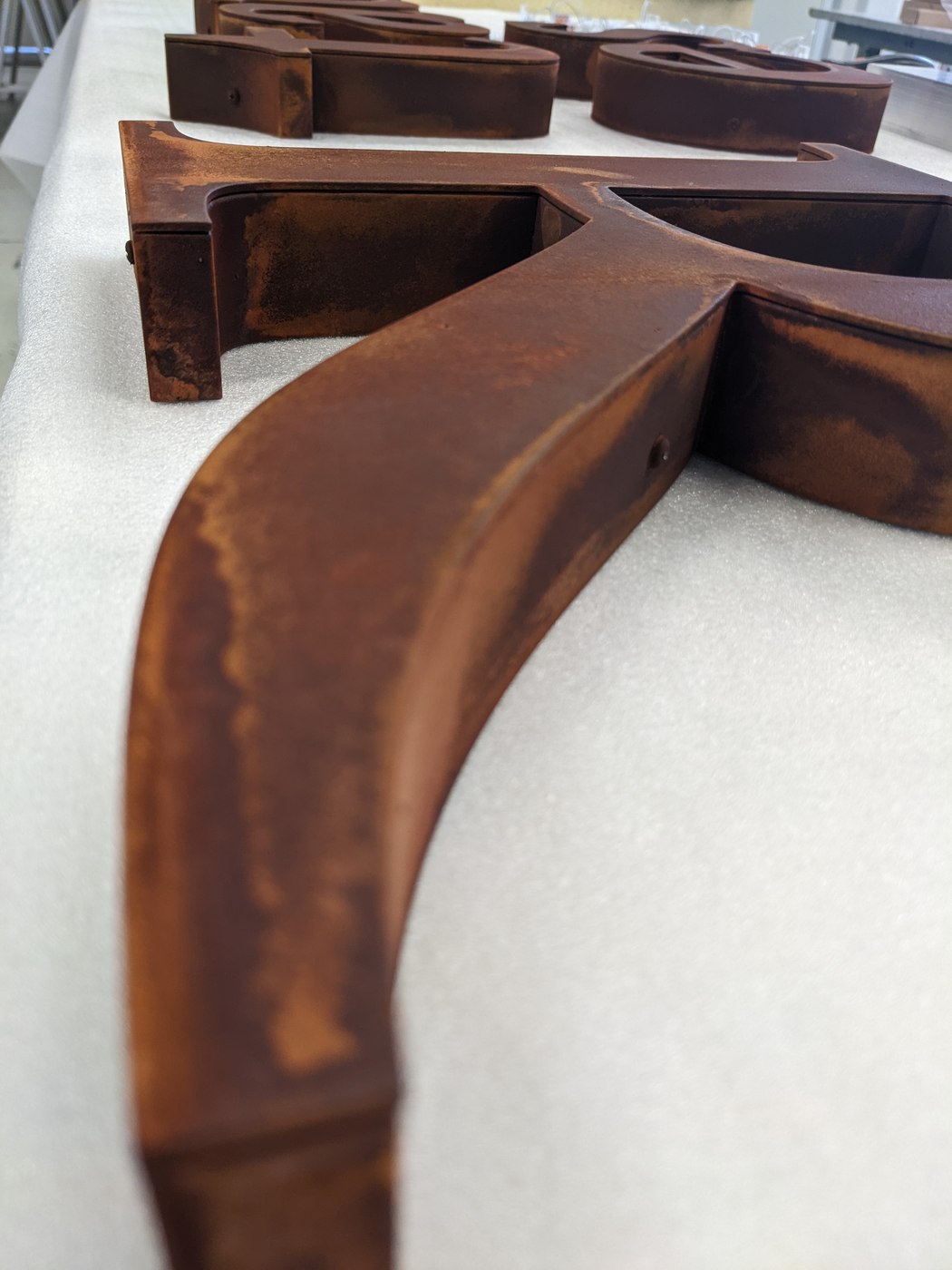

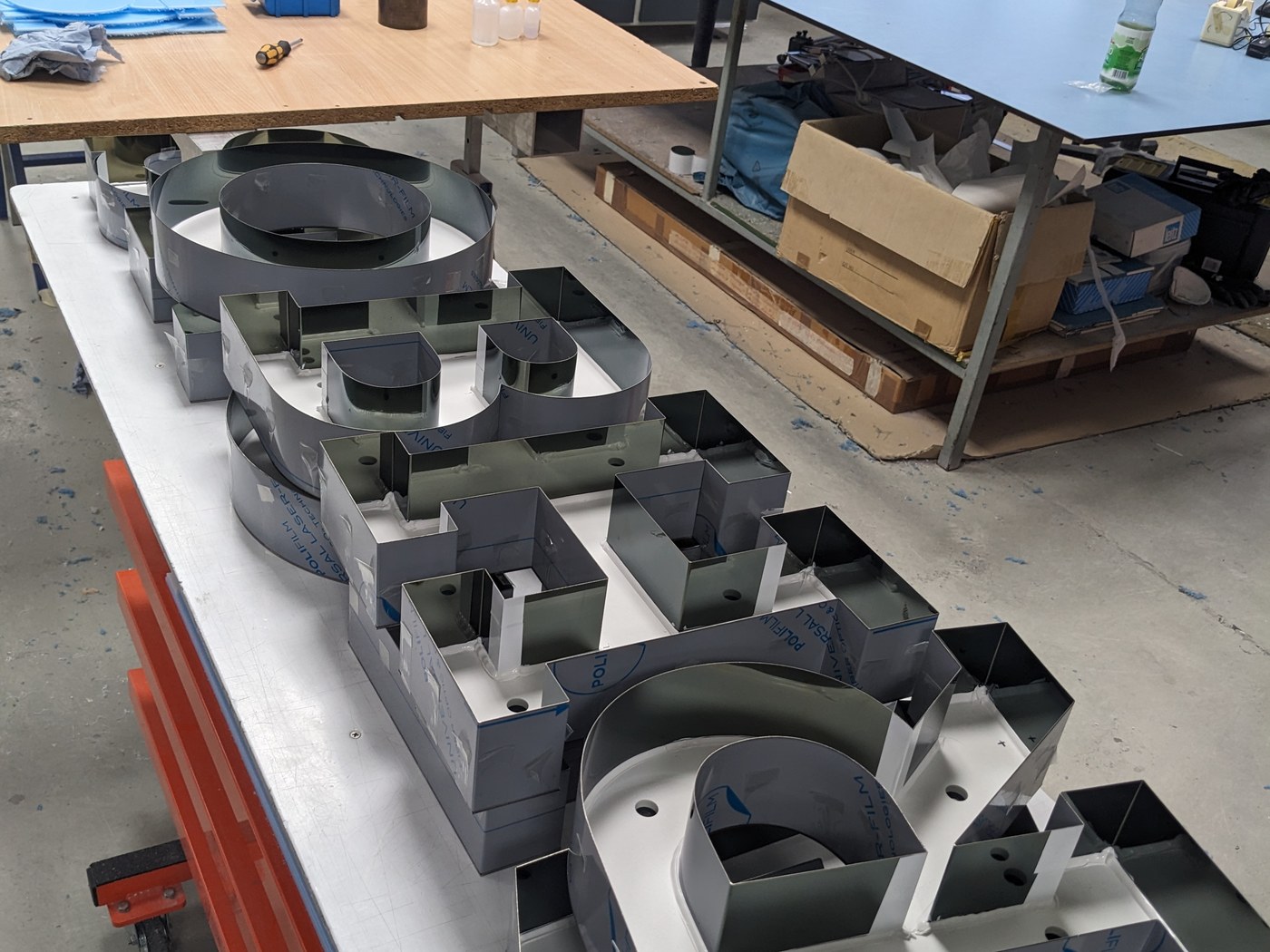

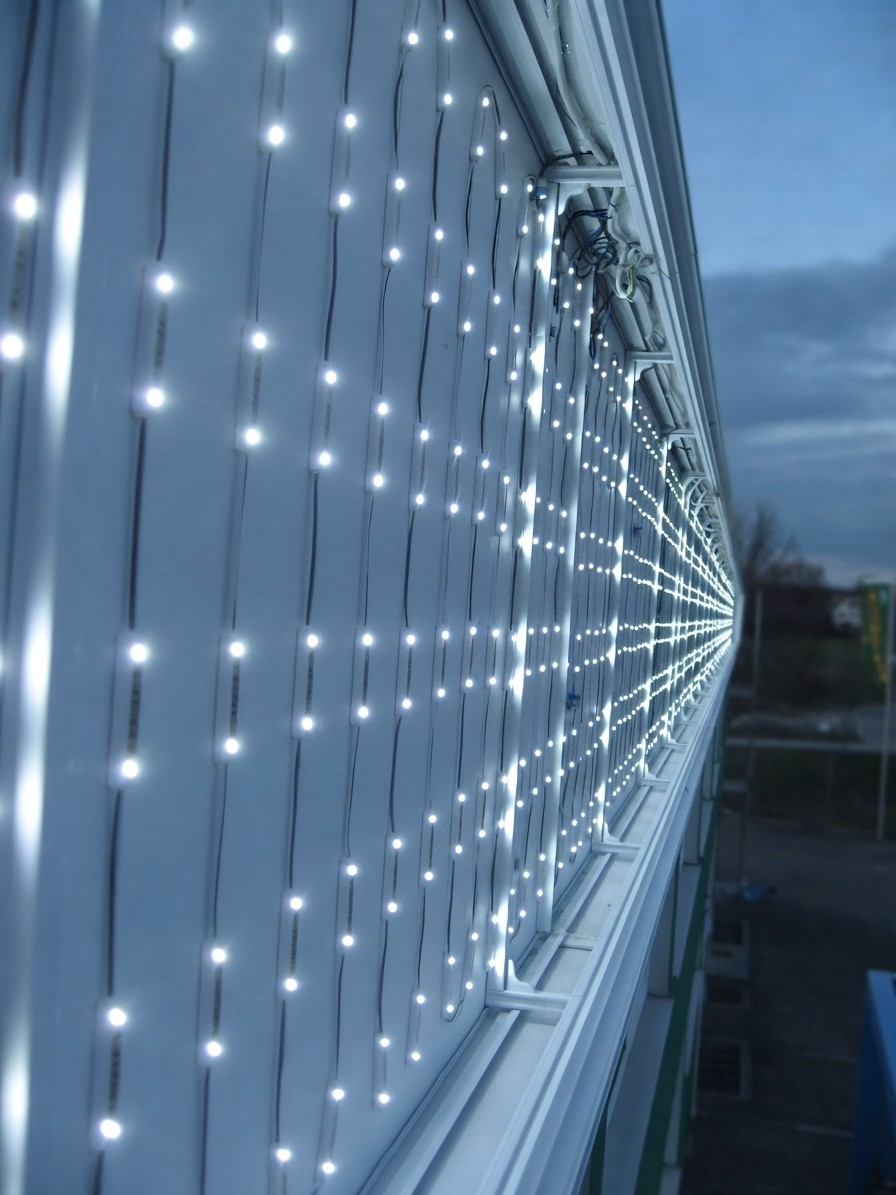

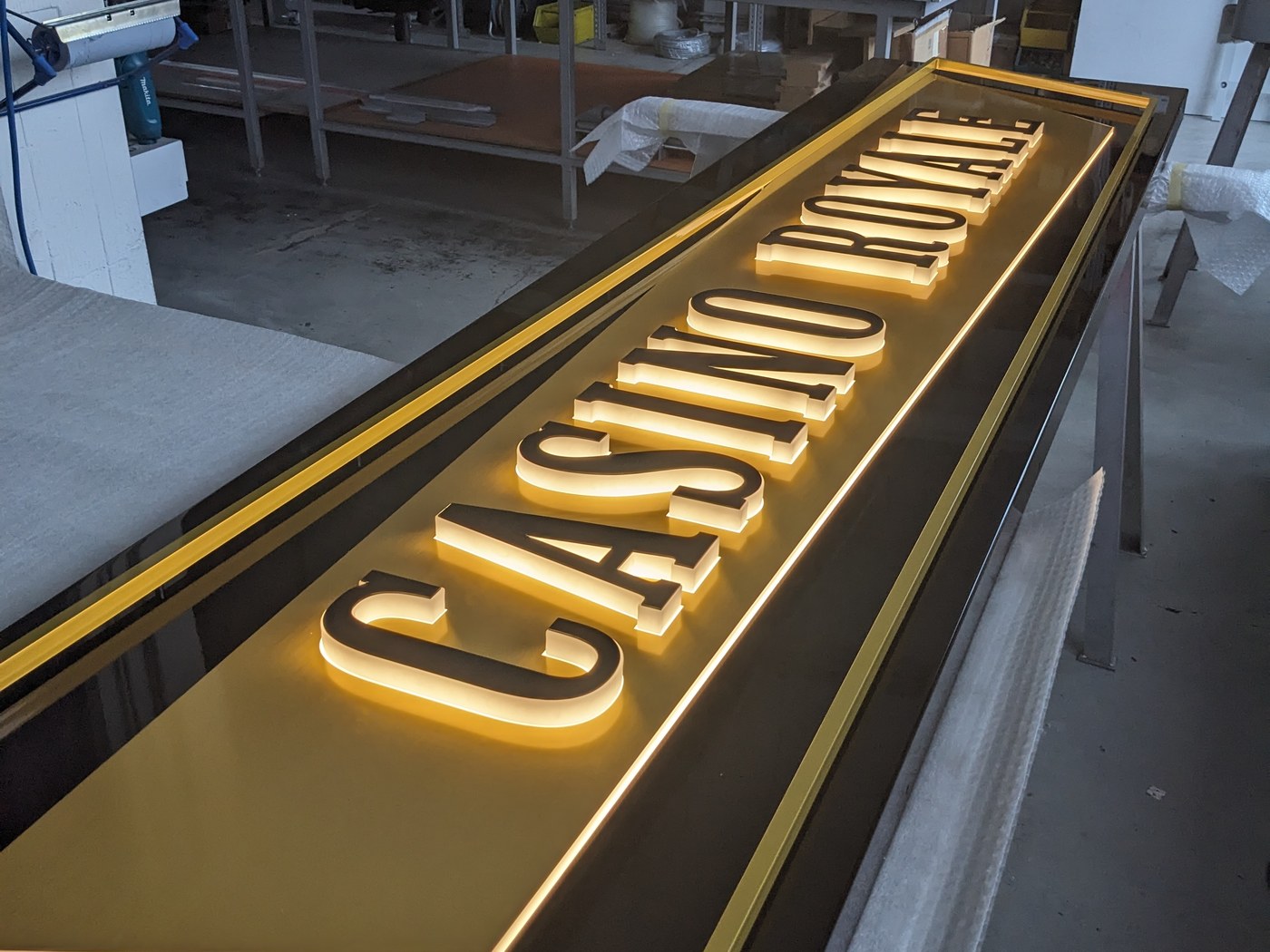

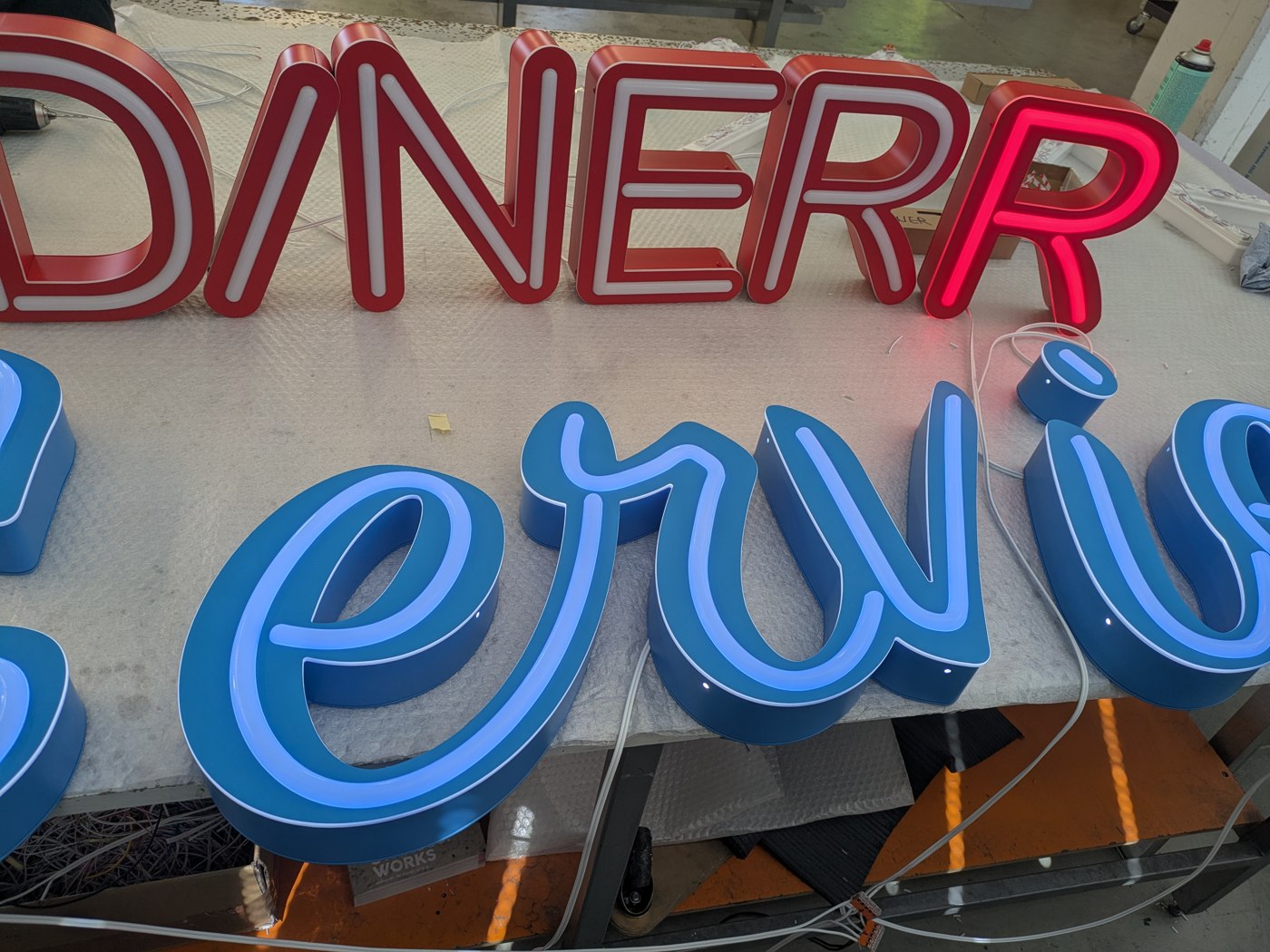

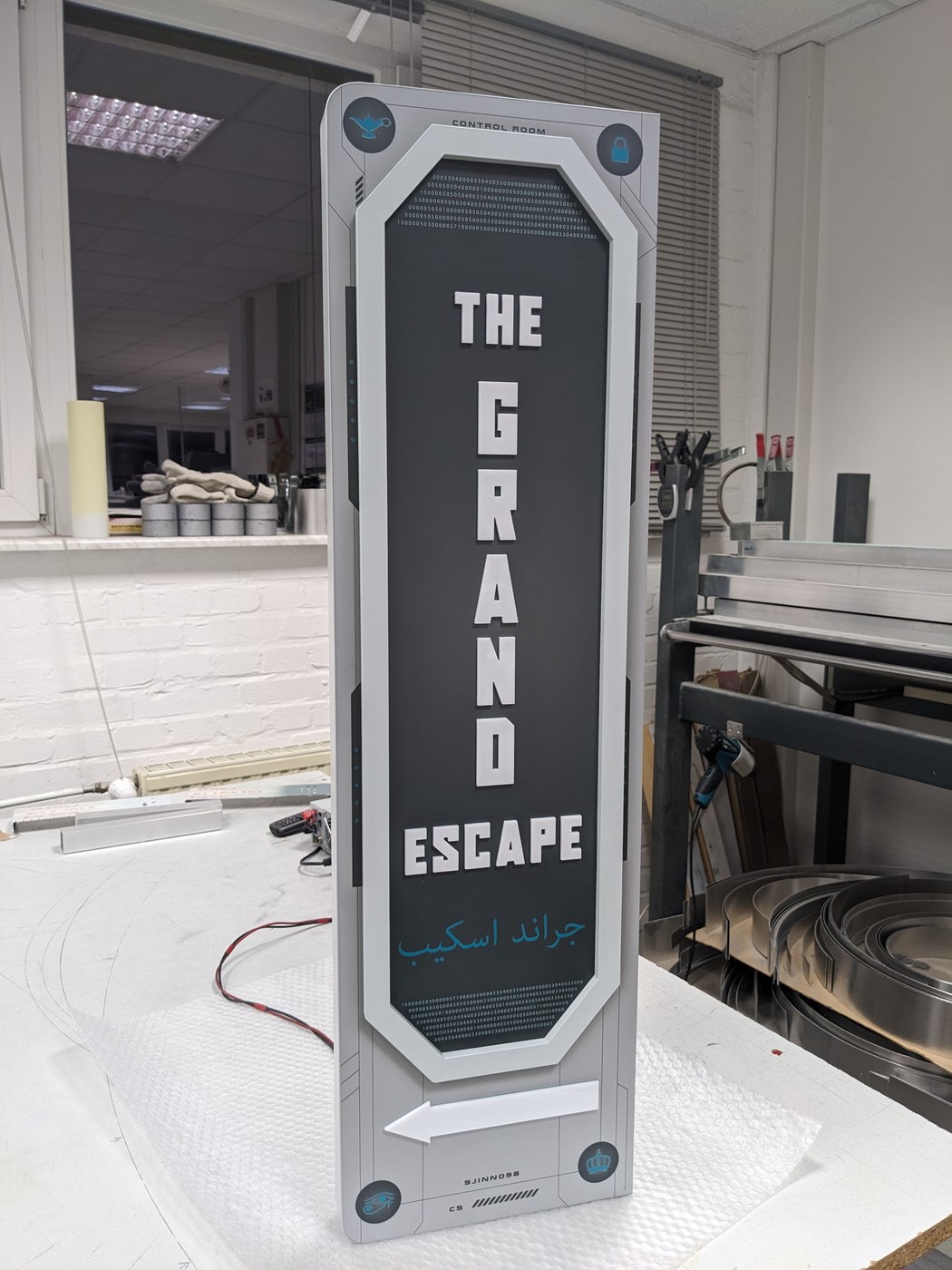

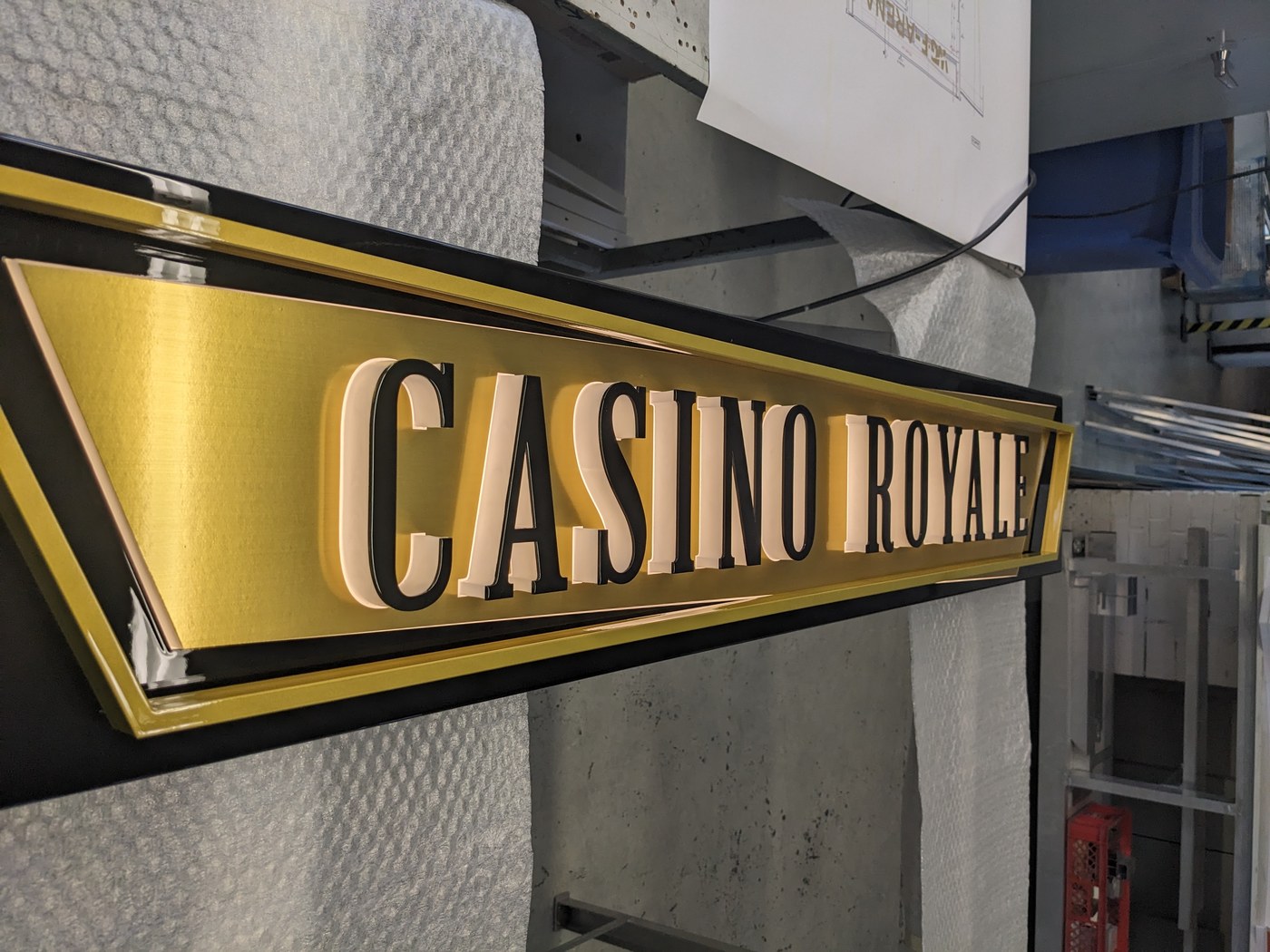

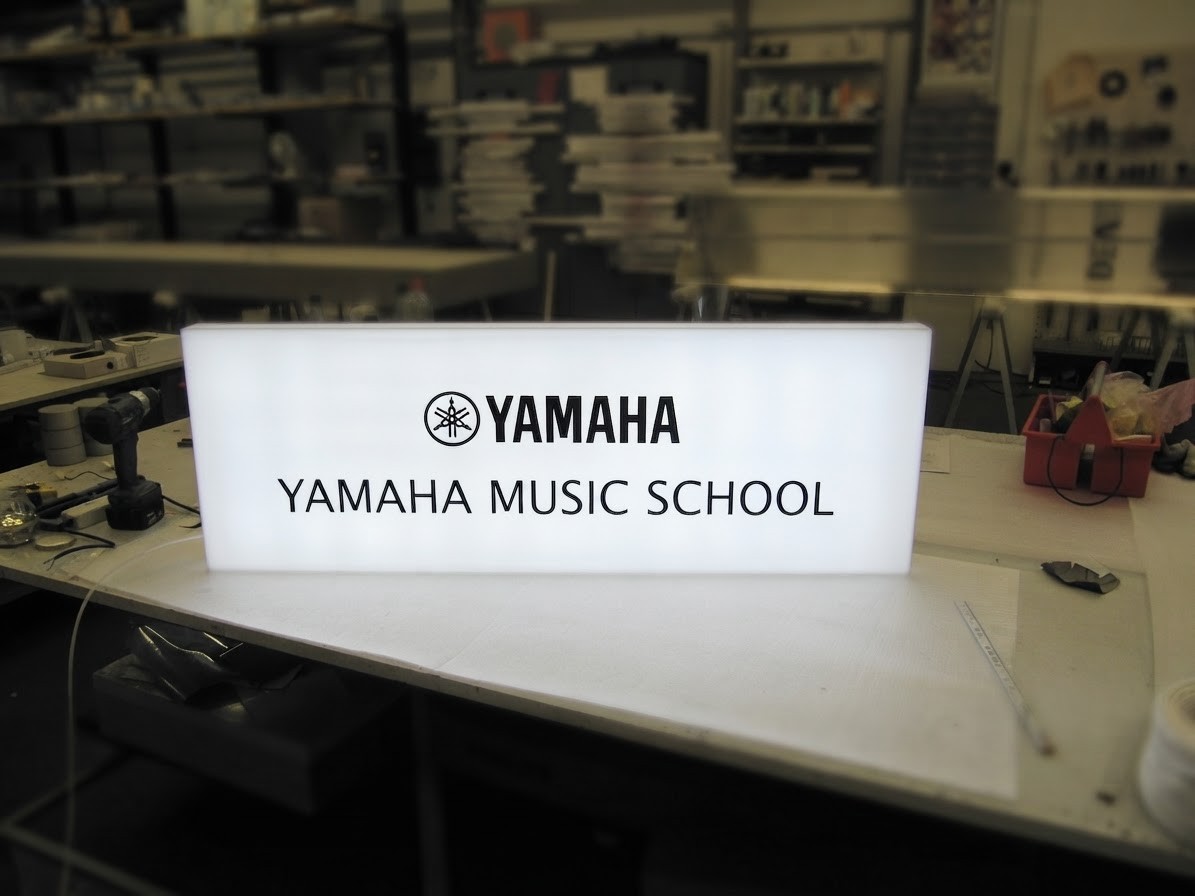

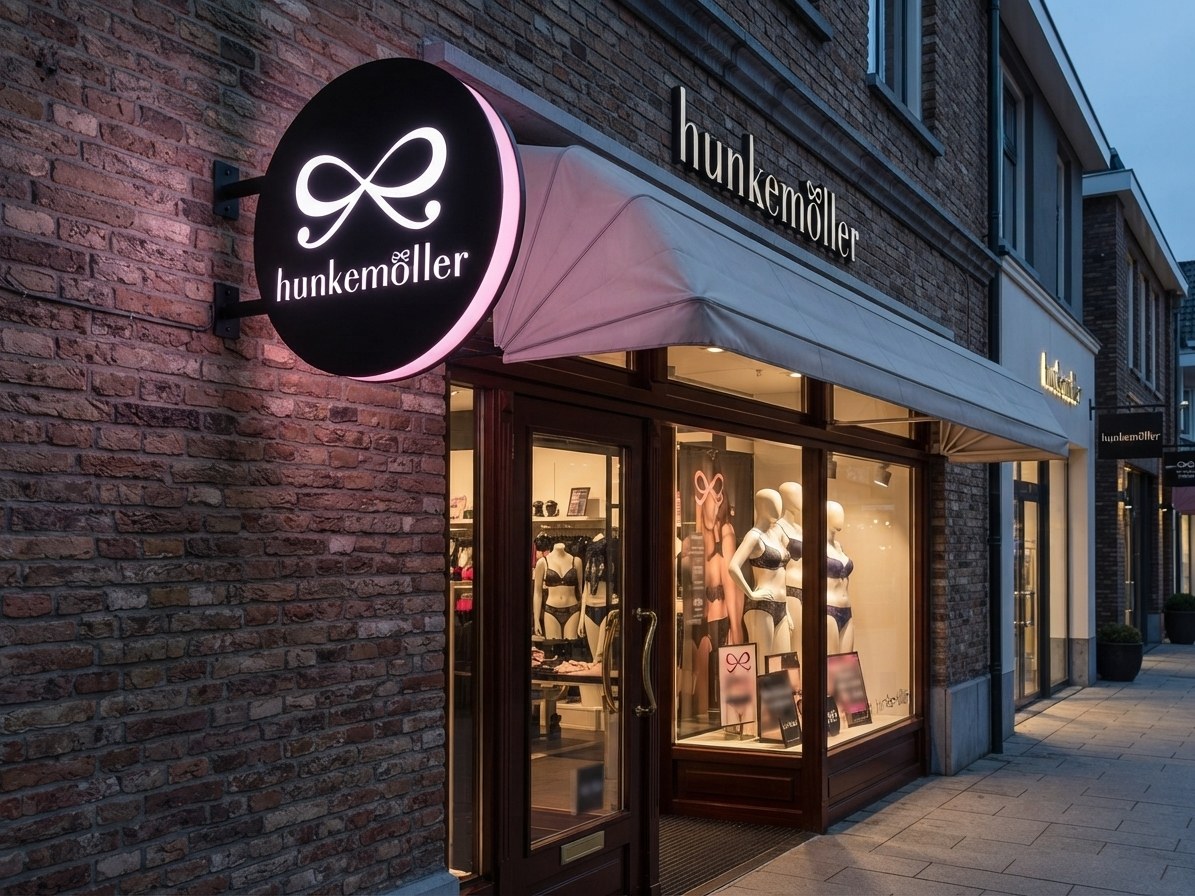

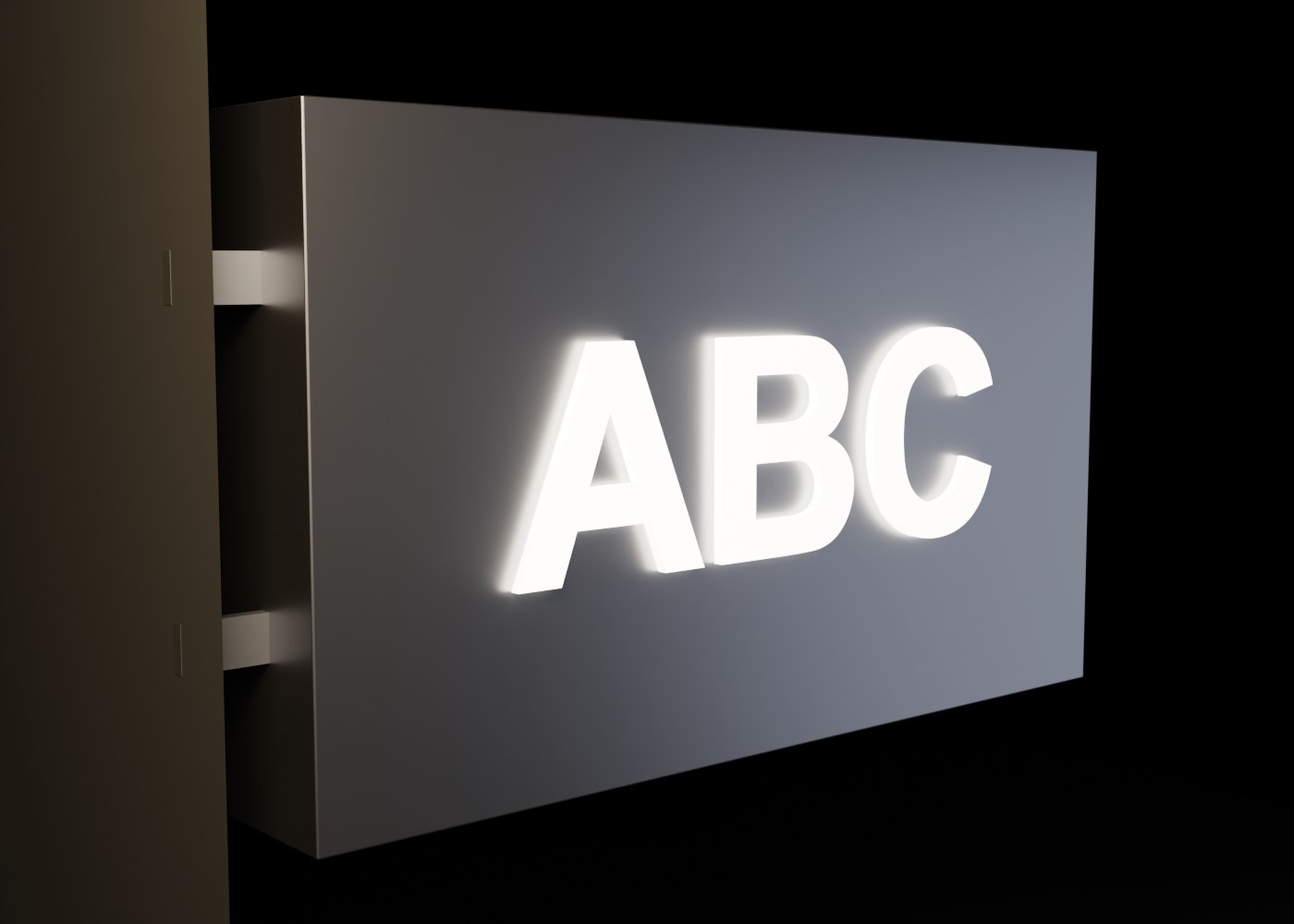

Referenzen — Gebaut in Großenhain
18 montierte Anlagen aus drei Jahrzehnten.

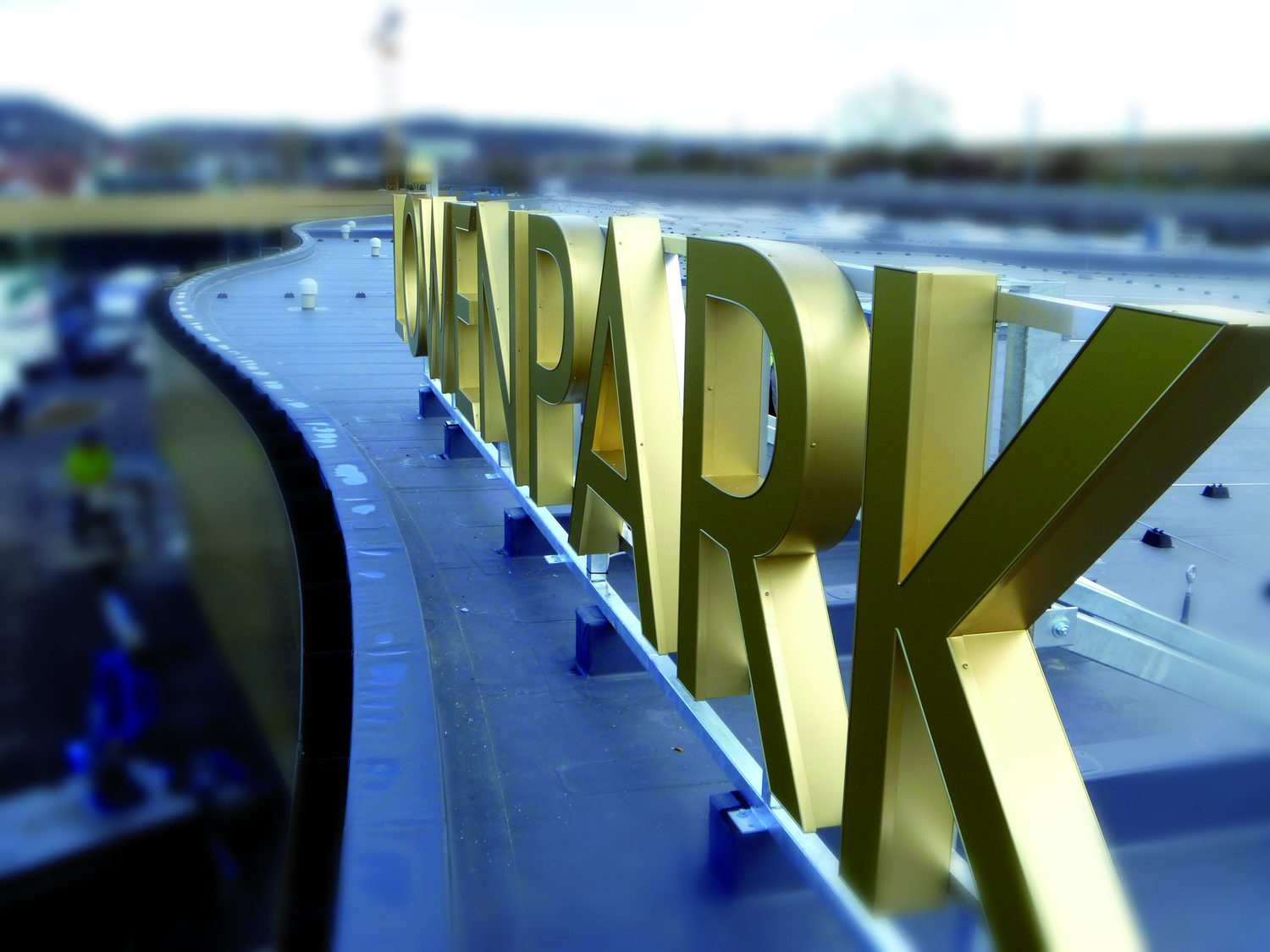

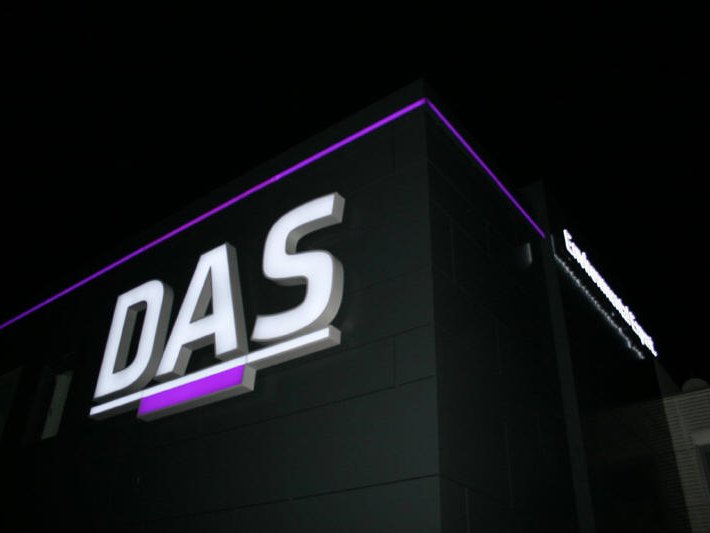

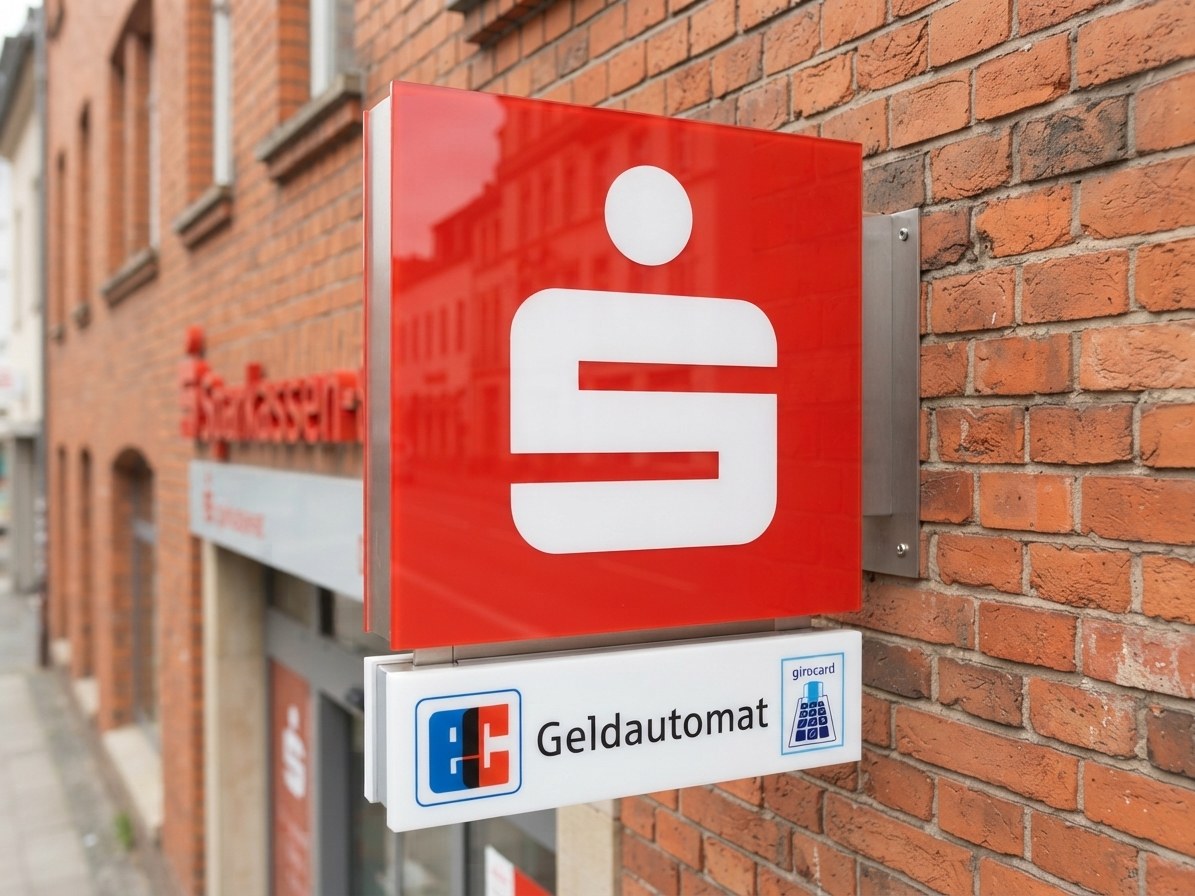

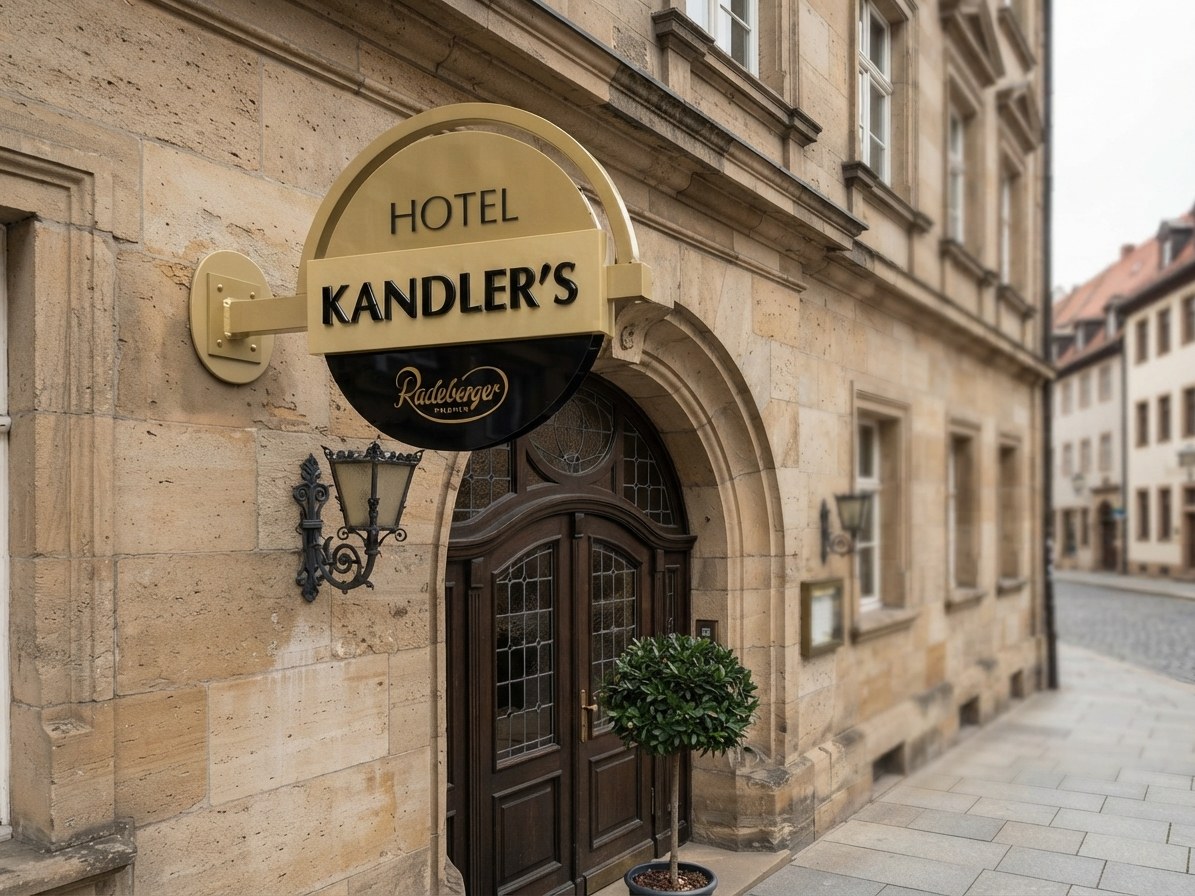

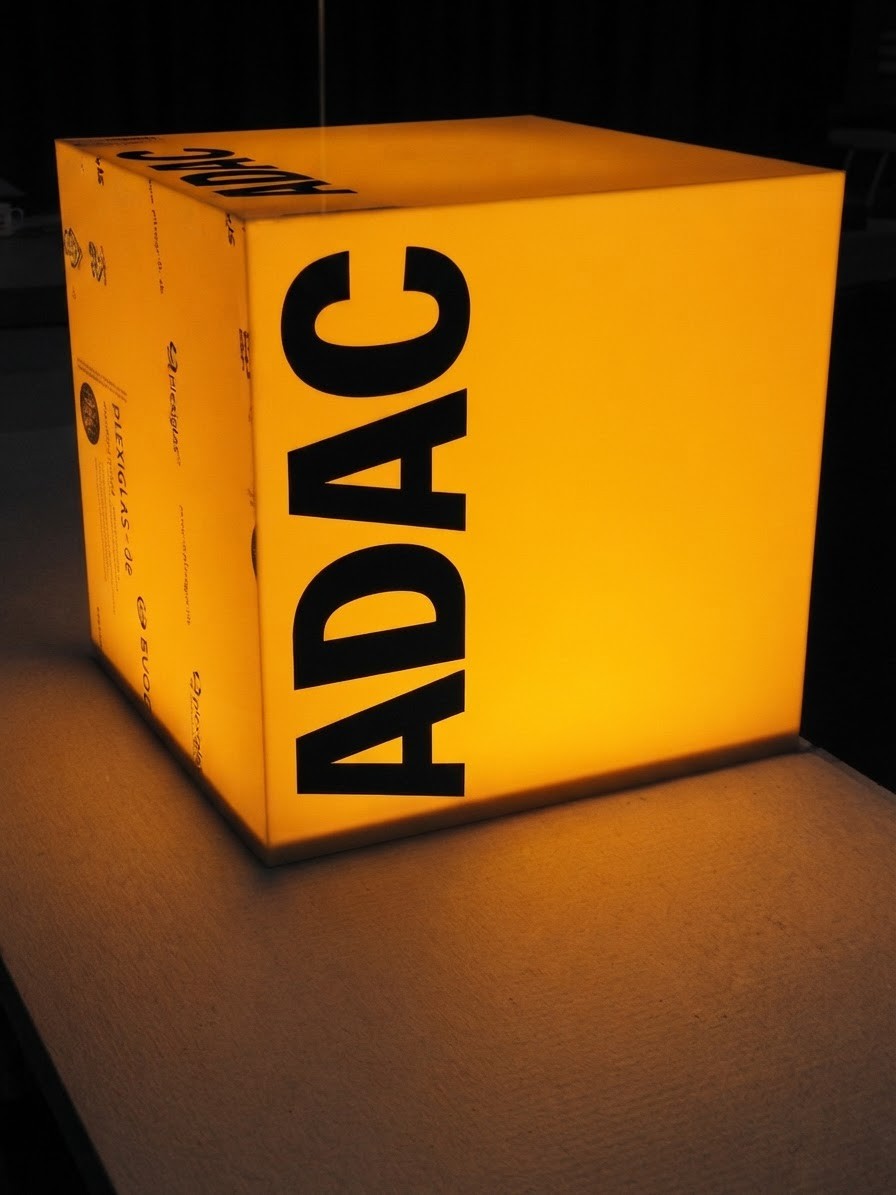

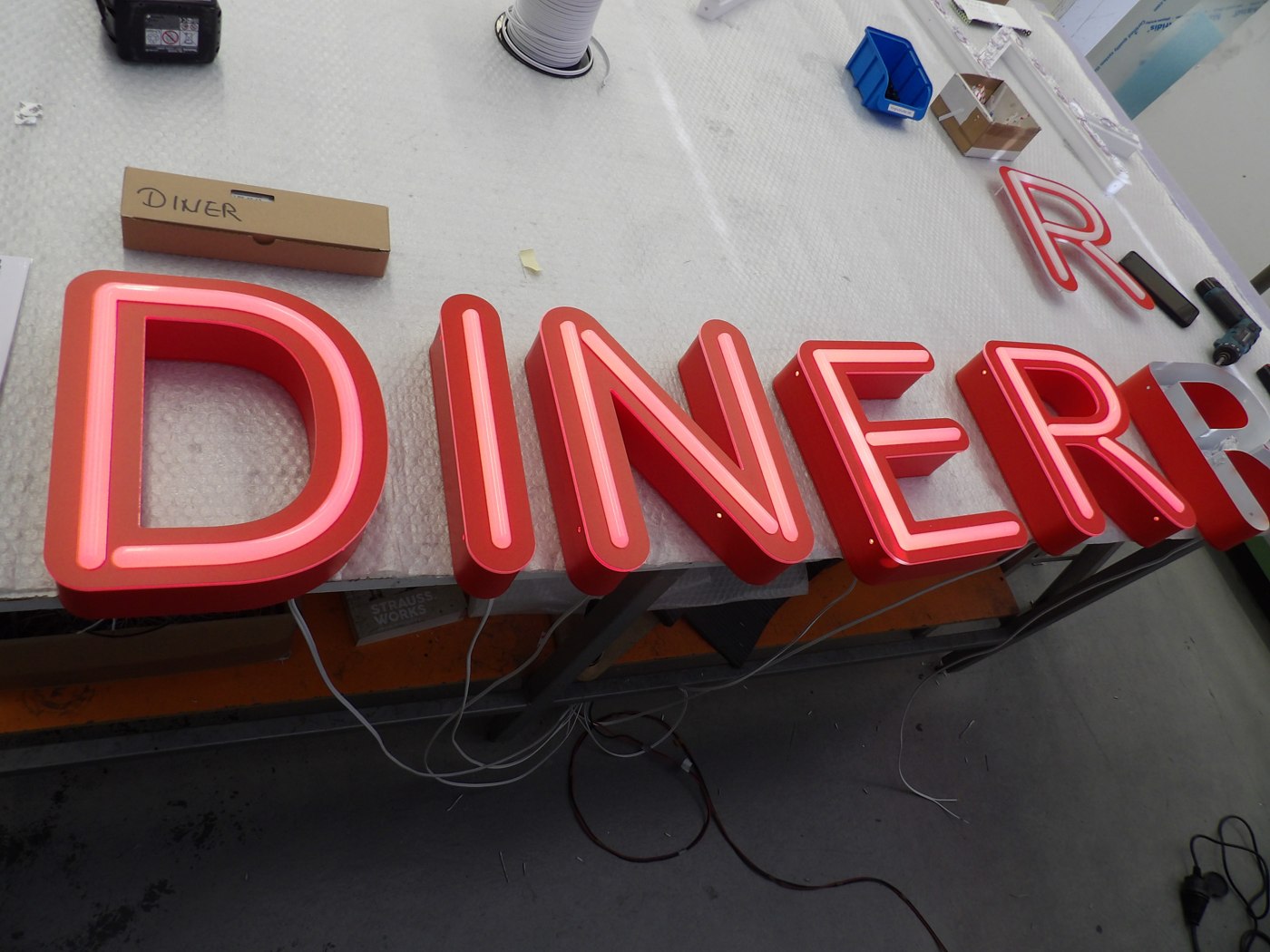

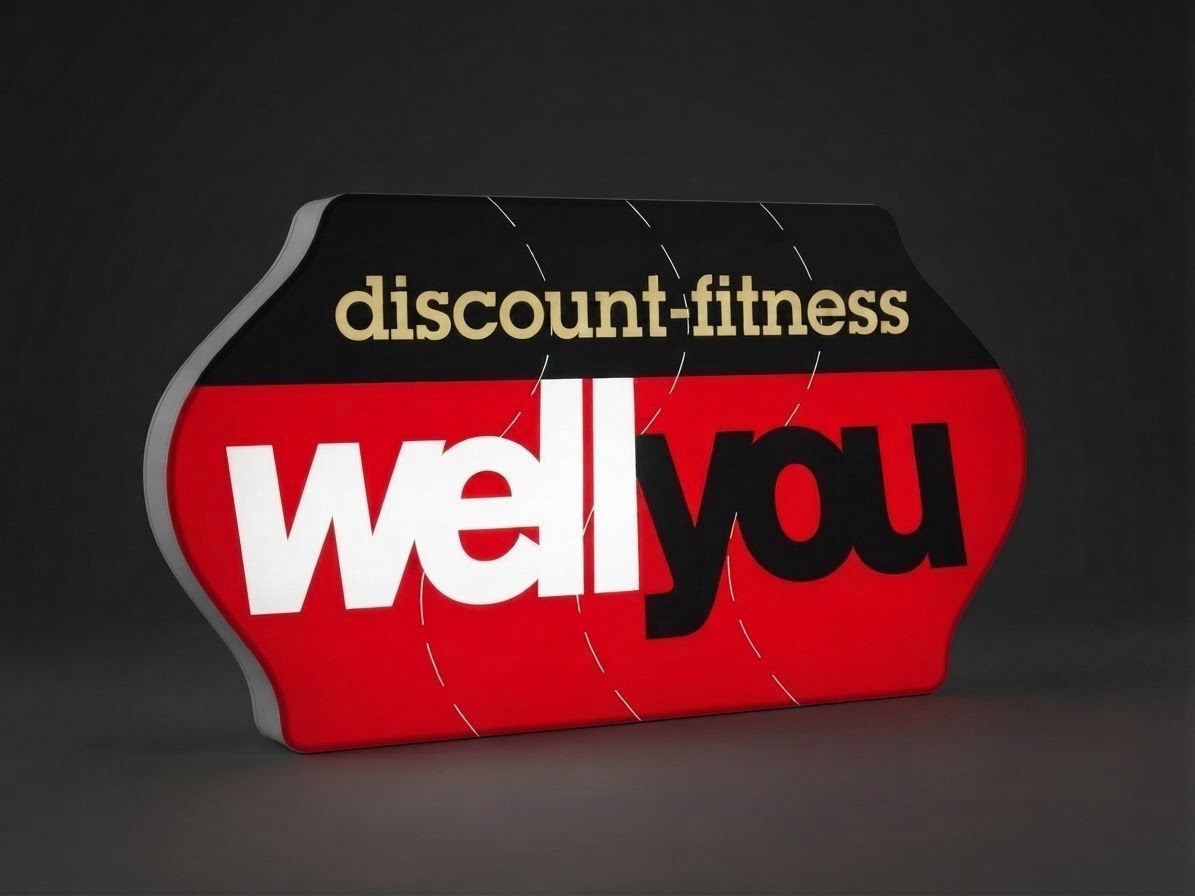

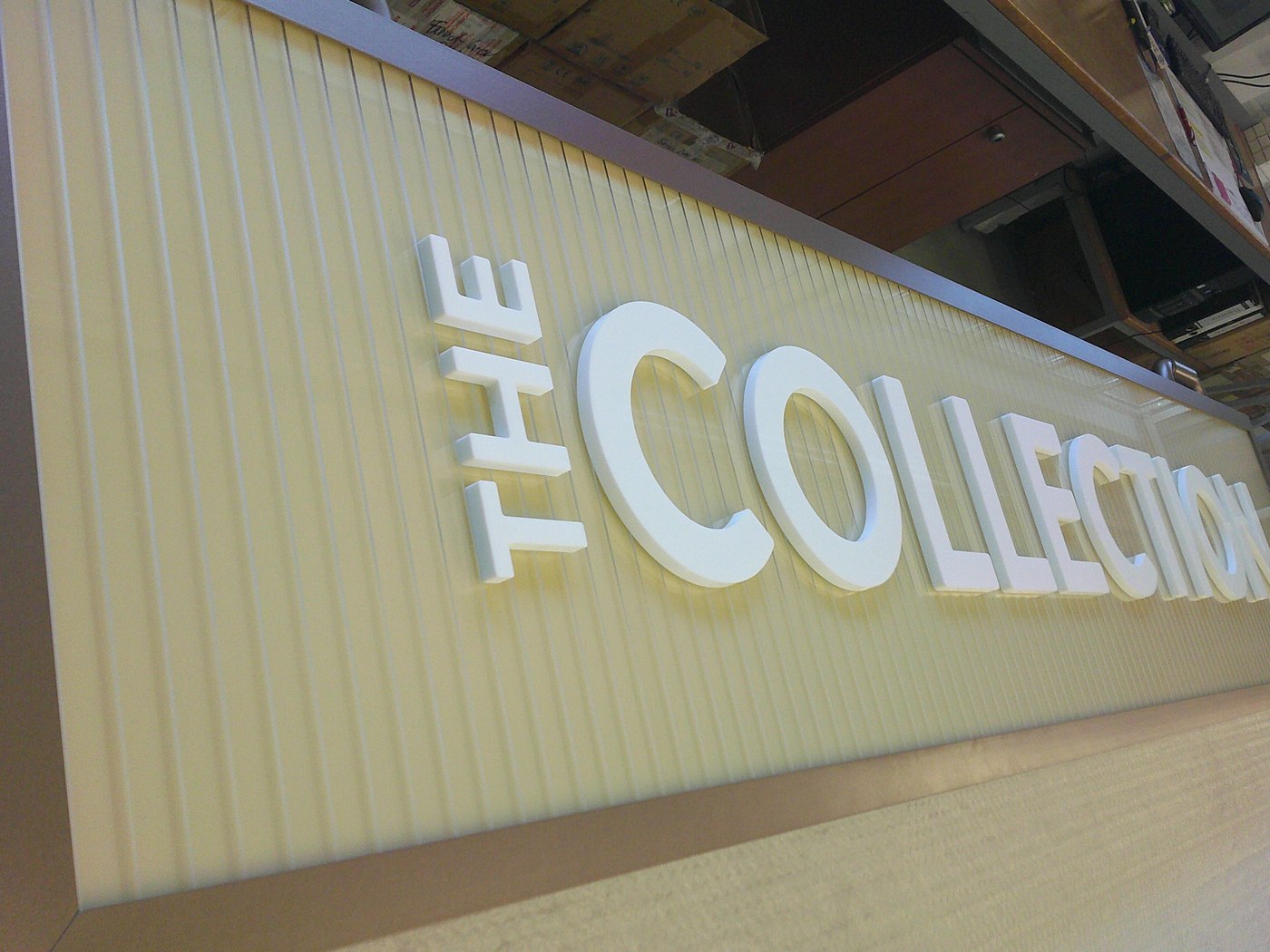

Ein Blick auf gebaute Anlagen aus drei Jahrzehnten — Buchstaben, Transparente, Ausleger und Passagen-Anlagen, konstruiert und gefertigt in Großenhain. Jede davon: geschweißt nach EN 1090, geprüft durch die werkseigene Produktionskontrolle.

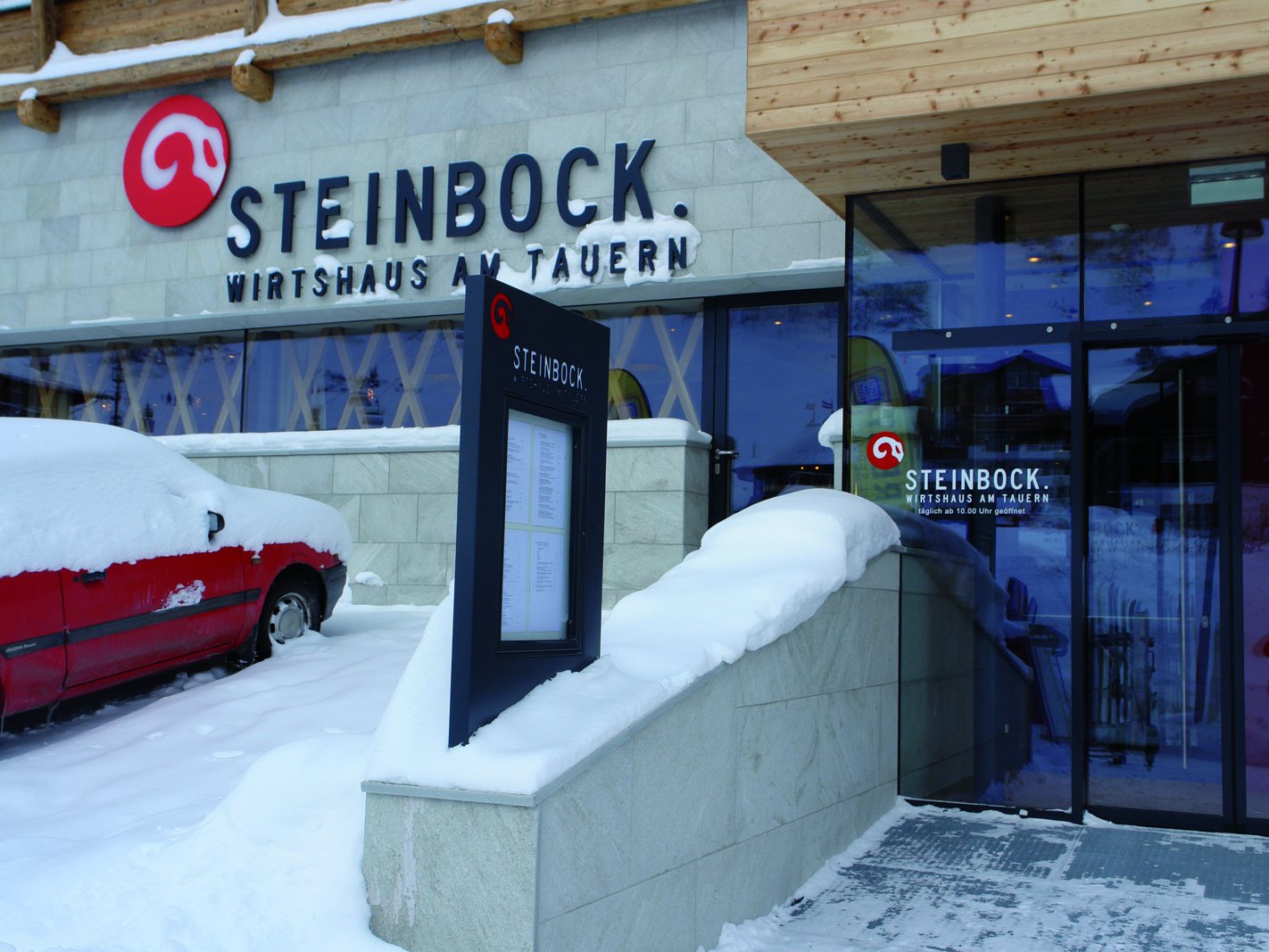

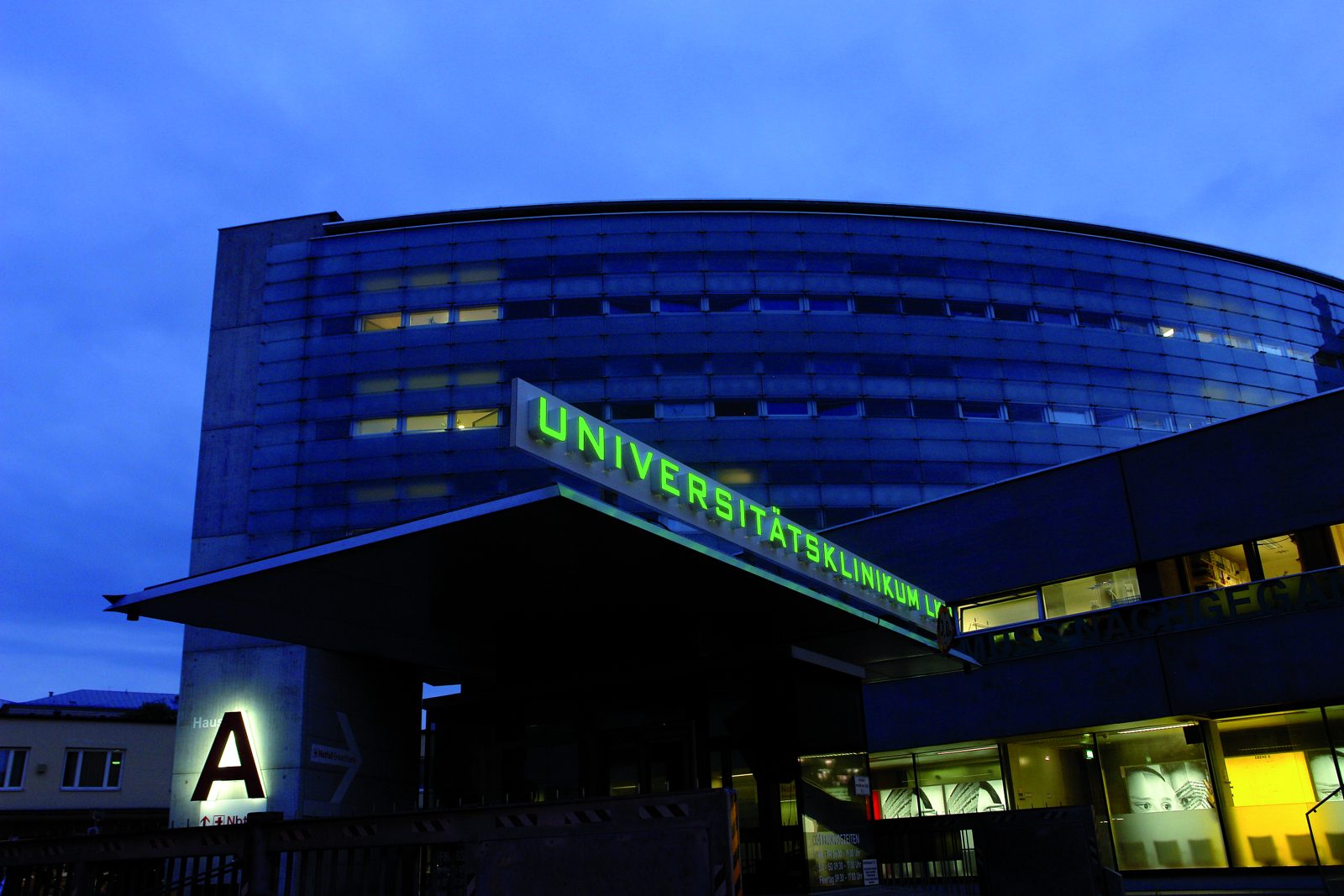

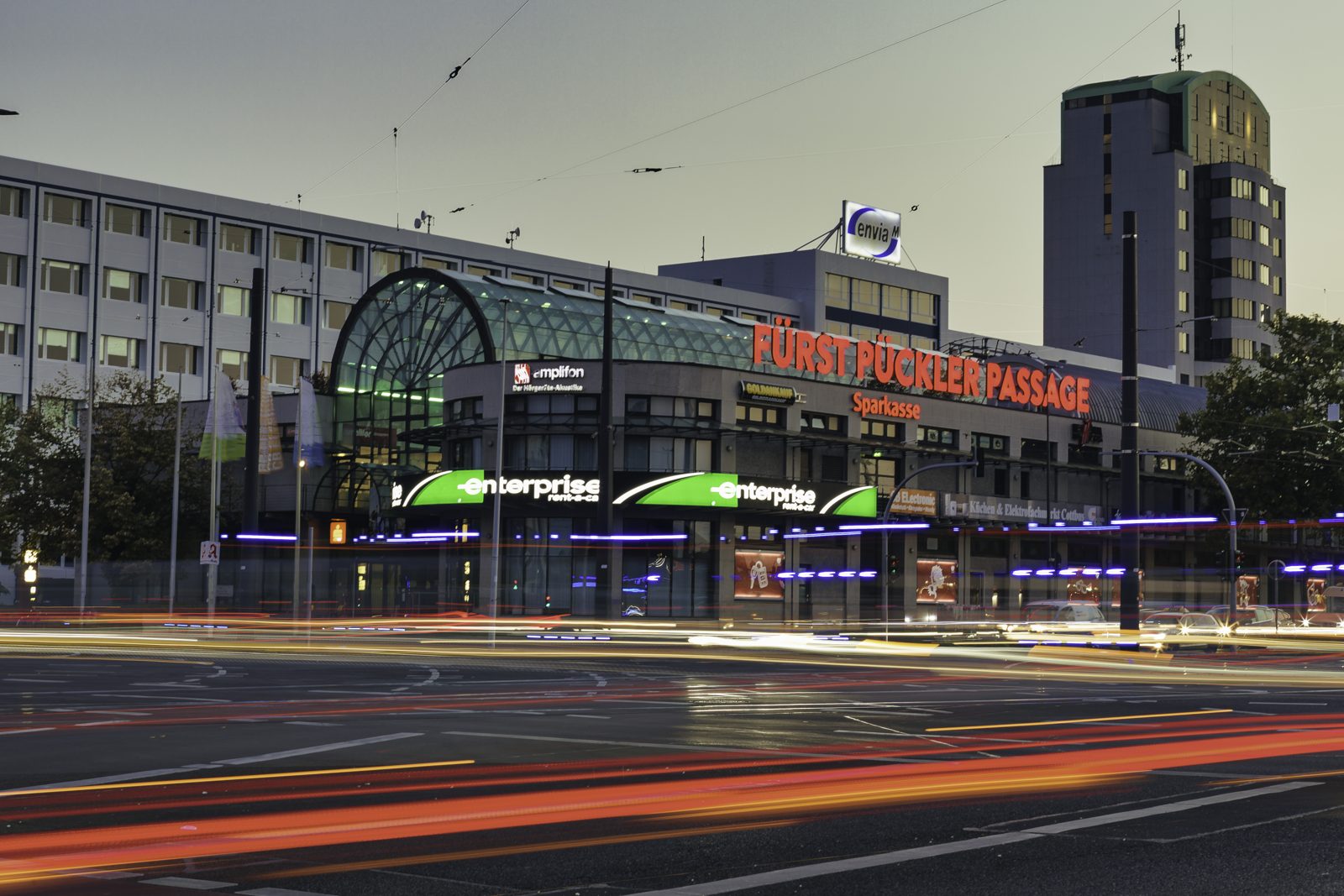

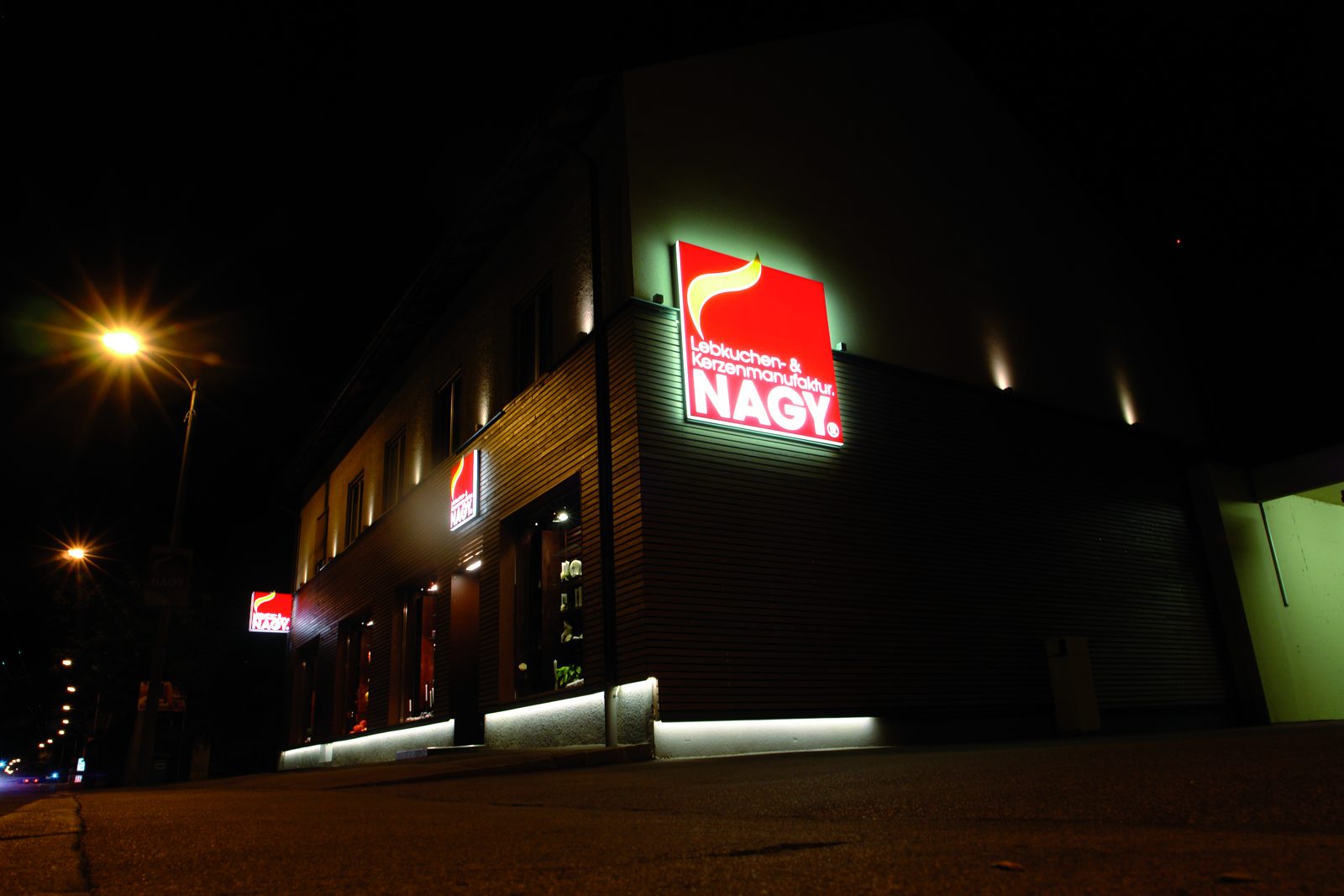

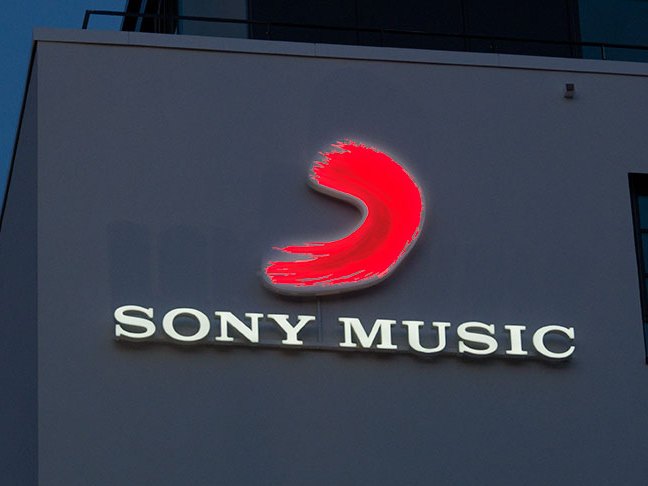

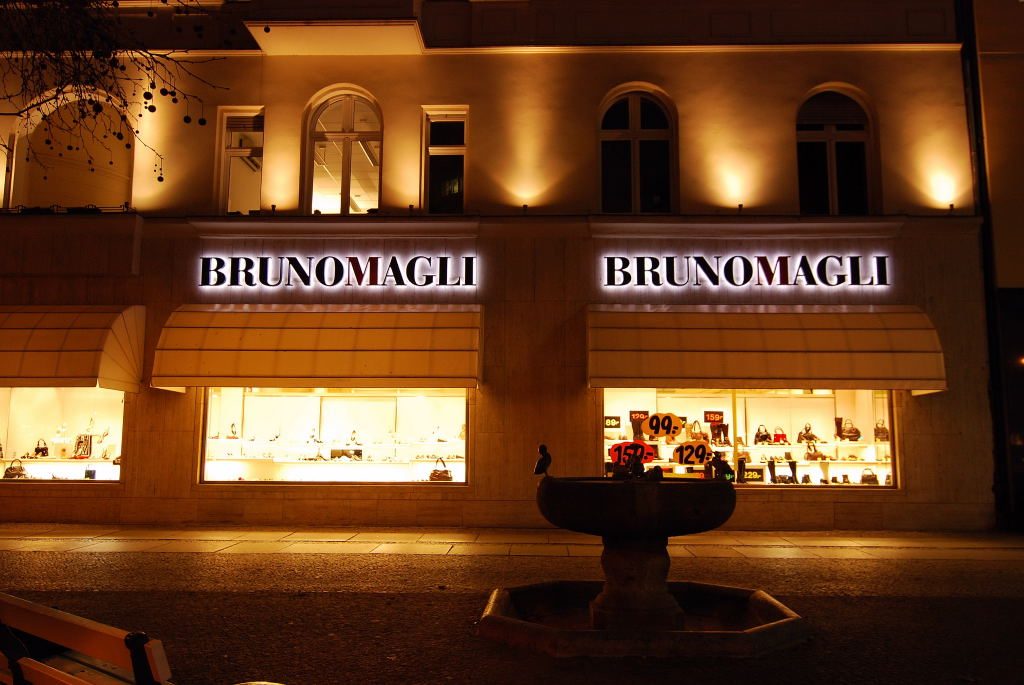

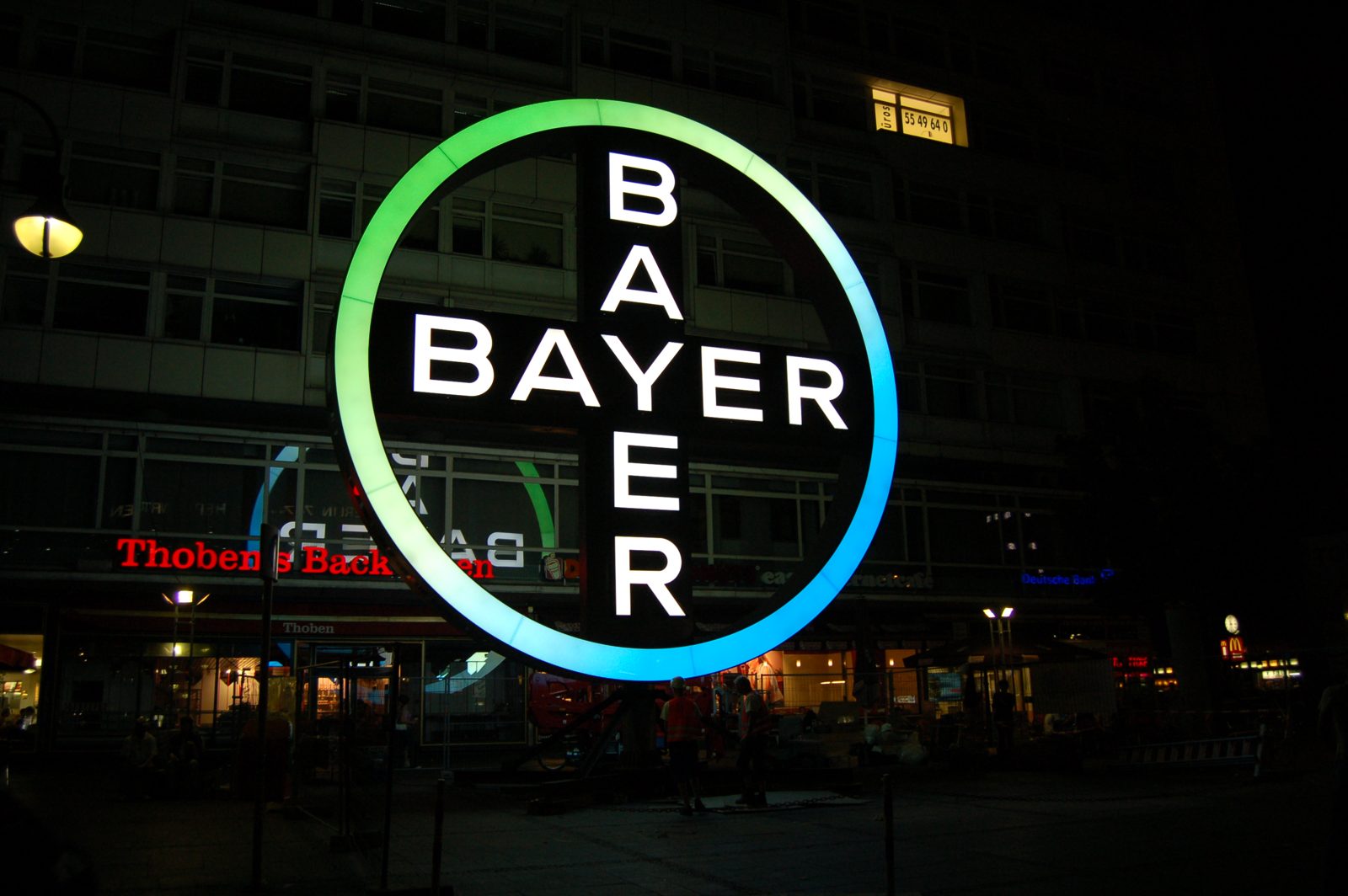

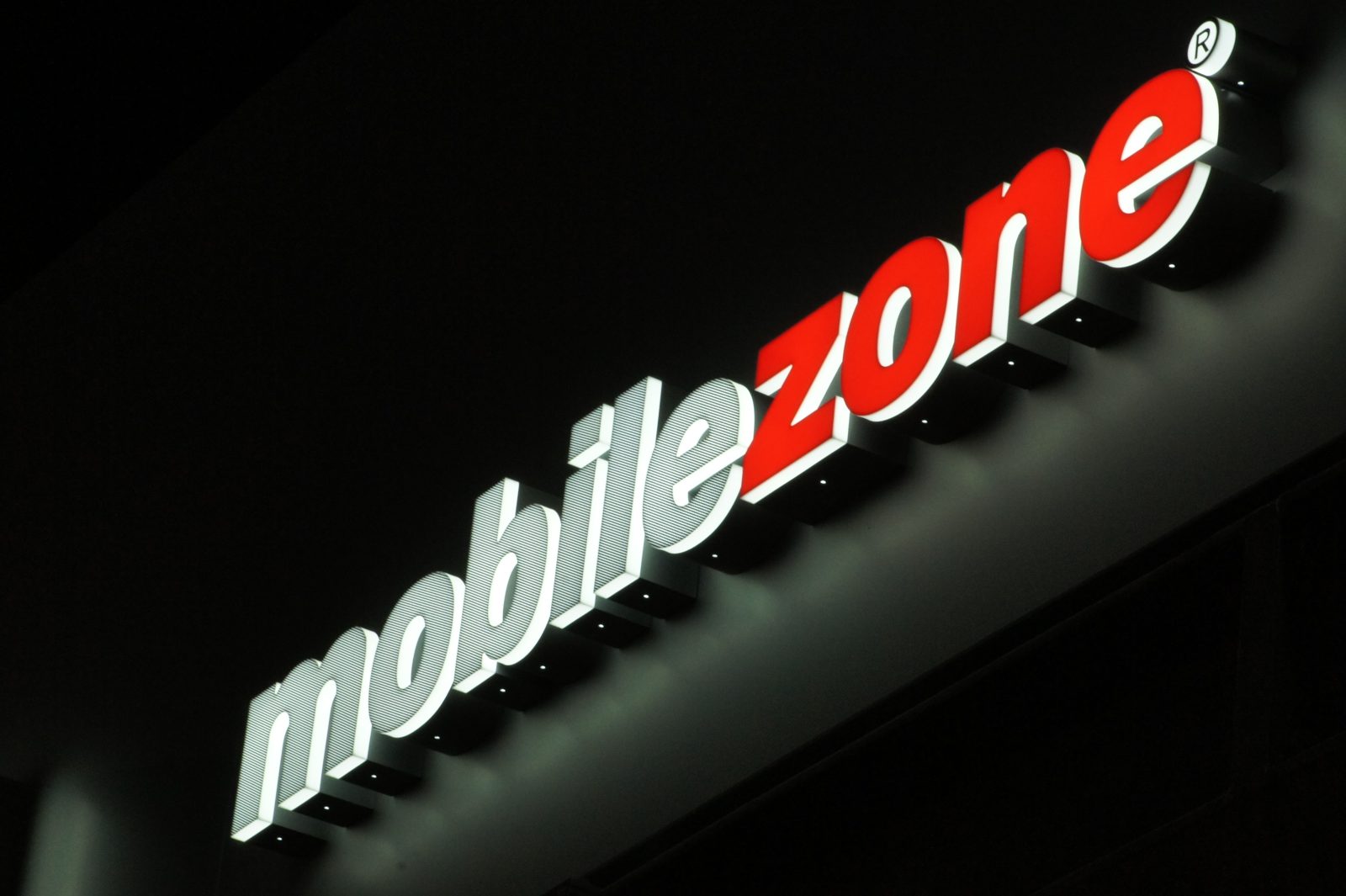

01 · Fürst-Pückler-Passage 02 · Universitätsklinikum 03 · NAGY 04 · mobilezone 05 · BAYER 06 · STEINBOCK · Wirtshaus am Tauern 07 · Lösch-Depot Getränkemarkt 08 · DAS · Nachtansicht 09 · cleanpart 10 · AWG Mode Center · Giebel 11 · SONY MUSIC · Nachtansicht 12 · Seebad · NIVEA Haus 13 · Connewitzer Kreuz 14 · ADEG Markt 15 · Höfe am Brühl 16 · WASCHWELT · Textile Autowäsche 17 · Bülach Süd-Center 18 · CAMP DAVID

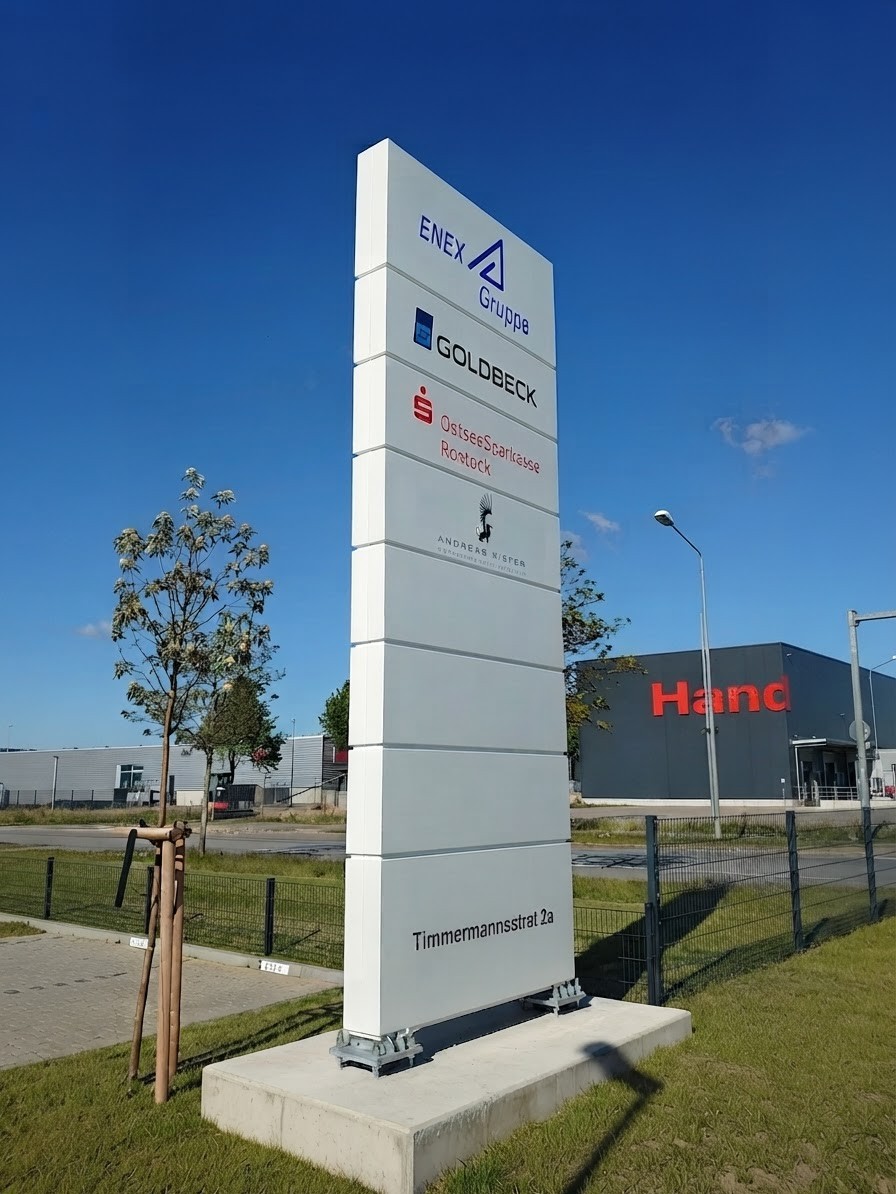

Statik & Bemessung
Jede Anlage ist ein Segel im Wind. Bis 8 m² Windangriffsfläche und 4 m Höhe bemessen wir hausintern nach WPK-Handbuch — darüber rechnet ein externes Statikbüro. Mit Erklärvideo und Fundamentplan.
Warum wir rechnen
Eine Werbeanlage steht im Wind — die entscheidende Größe ist die Windangriffsfläche . Je größer die Fläche, desto größer die Kraft an Befestigung, Stütze und Fundament. Im Versagensfall geht es nicht um Blechschaden, sondern um Menschen. Deshalb ist die Bemessung bei uns fester Bestandteil der werkseigenen Produktionskontrolle (WPK) — mit benanntem Verantwortlichen und festen Grenzwerten.
Was wir hausintern bemessen (EXC1 · Aluminium)
Größe Grenze
Windangriffsfläche gesamt ≤ 8 m²
Pylonhöhe ≤ 4.000 mm
Stützen (Knicklänge) ≤ 3 m
Biegeträger (Spannweite / Auskragung) ≤ 5 m / 2 m
Flächenlast / Einzellast ≤ 2,5 kN/m² / ≤ 2 kN
In der Ausführungsklasse EXC1 sind keine biegesteifen Kopfplattenstöße zulässig. Die tragenden Querschnitte legt der Konstrukteur aus Erfahrung fest — weicht der Wert stark vom Kundenwunsch ab, wird Rücksprache gehalten.
Wann externe Profis übernehmen
• Pylone: Unsere Pylone fertigen wir bis 4.000 mm Höhe.
• Ab Schadensfolgeklasse CC2: grundsätzlich Fremdfertigung
• Dachanlagen ab 1.500 mm Höhe: tragende Bauteile als kundenseitige Bauleistung

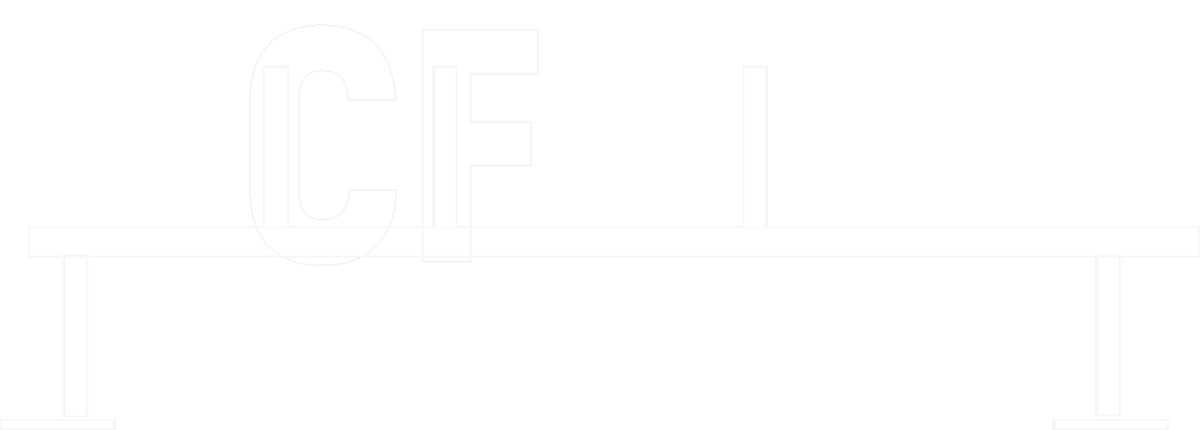

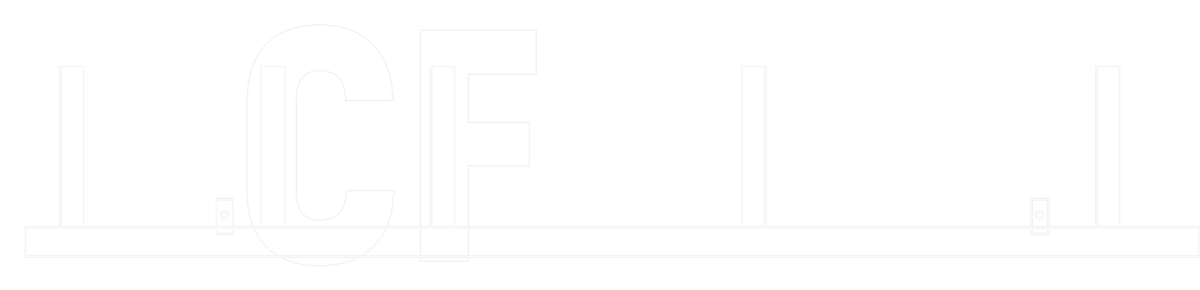

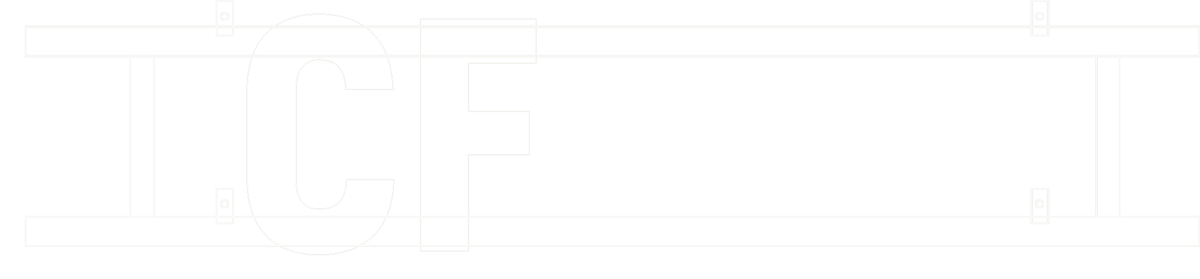

Verbindungen & Gründung
Tragende Schweißnähte sind grundsätzlich Kehlnähte — Stumpfnähte dienen nur der Anmutung. Die Dimensionierung regelt die allgemeine Schweißanweisung (Kategorien CF1–4); bei Sonderkonstruktionen (CF5) steht sie in der Konstruktionszeichnung. Gegründet wird nach Fundamentplan — beispielhaft eine Werbestele: Ankerkorb 4 × M24, Flanschplatte 20 mm, Beton C25/30, Einbindetiefe 1.100 mm.

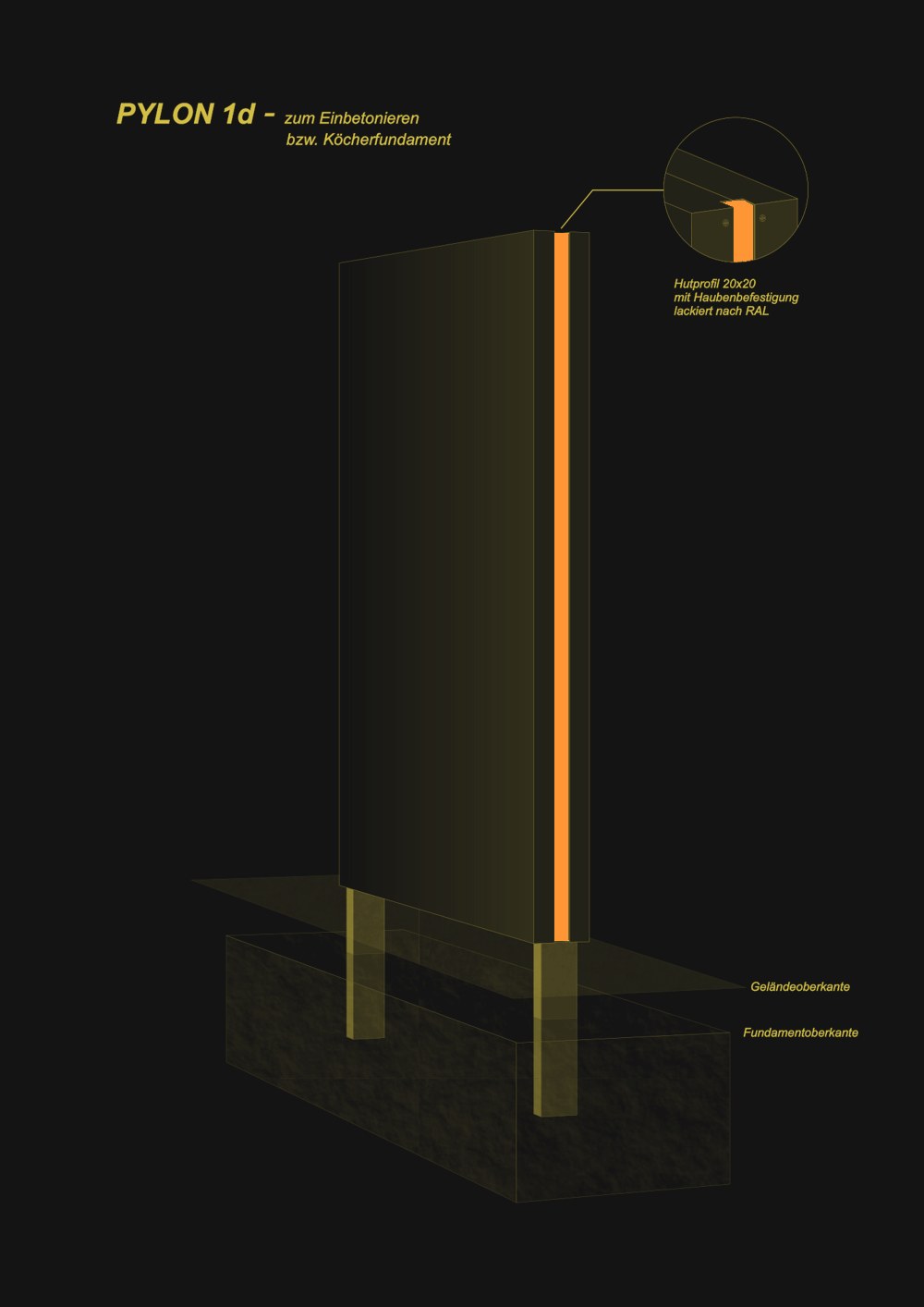

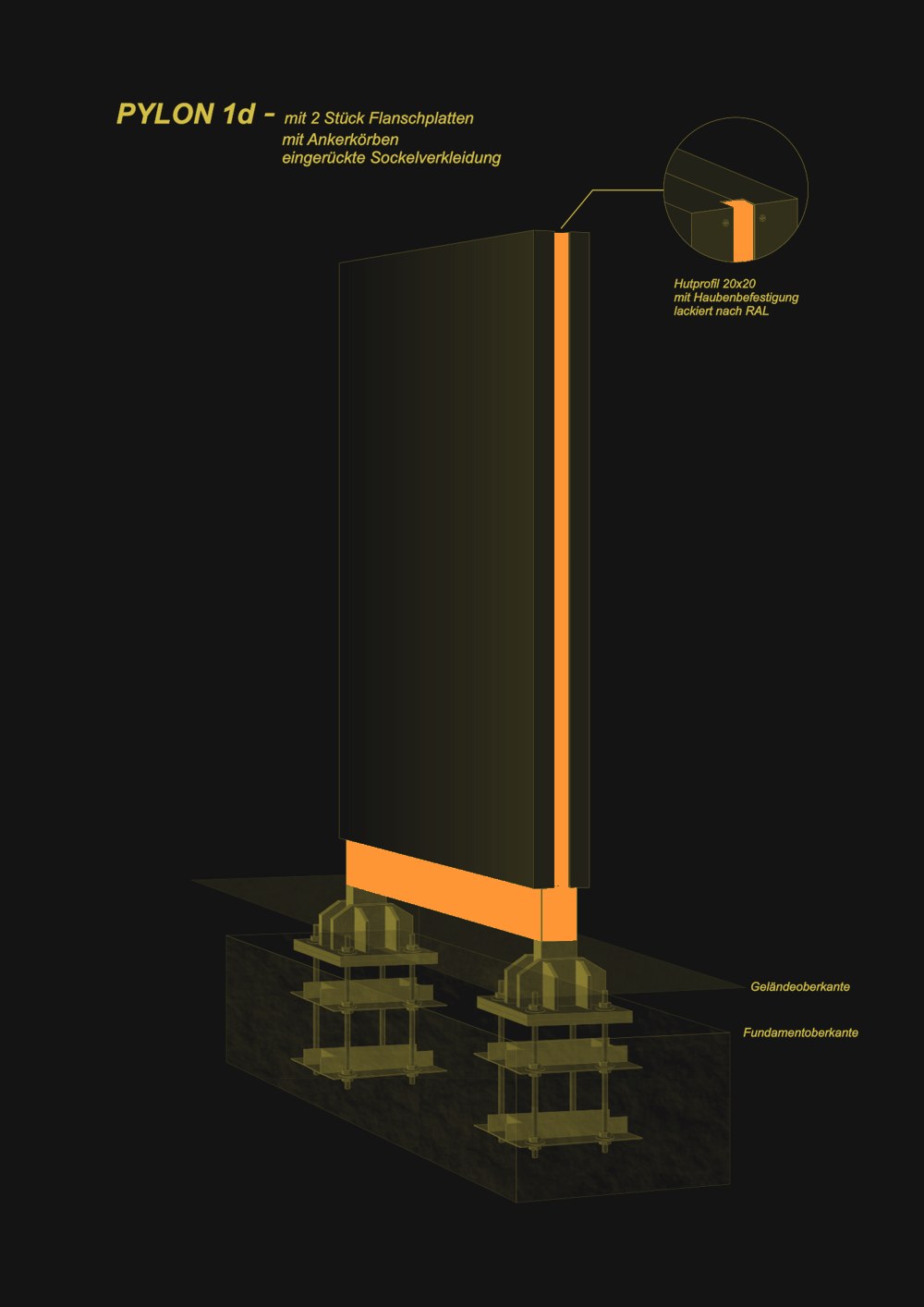

/// fundamentplan — werbestele py-1d
/// vertiefung — erklärvideo
statik & bemessung · gerechnet, nicht geraten · ca. 6:36 min
Lichtsteuerung — KNX · DALI · DMX
Weiß dimmend per Taster, farbig zur Aktion: Wie eine Werbeanlage mit der Gebäudetechnik spricht — KNX, DALI (DT6/DT8), DMX, und wo die saubere Gewerkegrenze liegt. Wir liefern DALI-ready.
Warum Lichtsteuerung?
Eine moderne Werbeanlage leuchtet nicht nur — sie wird gesteuert : gedimmt nach Tageszeit, farbig zur Aktion, eingebunden in die Gebäudetechnik des Objekts. Dafür sprechen Gebäude und Anlage miteinander — über genormte Protokolle. Wir bauen unsere Anlagen so, dass sie diese Sprachen verstehen: mit steuerbaren Treibern statt einfacher Netzteile. Die LED-Technik selbst bleibt bewährte 24-V-Technik.
Die vier Sprachen der Lichtsteuerung
System Rolle Adressen / Grenzen
KNX Der Gebäude-Standard: verknüpft Licht mit Jalousie, Heizung, Sicherheit — ein Bus für alle Gewerke, programmiert vom Systemintegrator (ETS) 64 Geräte je Linie, per Koppler auf ganze Objekte ausbaubar
DALI Der Licht-Spezialist: jede Leuchte digital adressierbar, Szenen, Rückmeldung, Wartungsstatus 64 Adressen je Linie · 16 Gruppen · 16 Szenen
DMX Die Bühnen-Sprache: schnelle Farbwechsel, Lauflichter, dynamische Shows — ohne Rückmeldung, dafür in Echtzeit 512 Kanäle je Universum · RGB = 3 Kanäle je Segment
Funk (Zigbee, WLAN, Bluetooth) Smart-Home-Liga: App- und Sprachsteuerung für kleine Objekte ohne Busverkabelung herstellerabhängig — im Gewerbeobjekt selten gesetzt
Weiß dimmen & Farbe — die DALI-Gerätetypen
Bei DALI entscheidet der Gerätetyp des Treibers, was die Anlage kann: DT6 ist das klassische weiße Dimmen — ein Kanal, stufenlos 0–100 %. DT8 steuert Tunable White und RGB/RGBW über eine einzige Adresse — die Farbmischung übernimmt der Treiber intern. Früher brauchte eine RGB-Anlage drei Adressen (je Farbe eine); mit DT8 bleibt bei 64 Adressen je Linie Luft auch für große Anlagen.
So kommt das Signal in die Anlage
Der Kunde bedient KNX — die Leuchte spricht DALI. Dazwischen übersetzt ein KNX-DALI-Gateway in der Elektroverteilung. Gedimmt wird am Ende im Treiber per PWM — verlustarm und flackerfrei.
/// signalkette — vom taster bis zur led
signalkette knx → dali → led · schema
Die saubere Schnittstelle — wer liefert was
• Wir liefern die Anlage „DALI-ready“: steuerbare Treiber (DT6/DT8), fertig verdrahtet, Klemmkasten mit Netz- und DALI-Anschluss, DALI-Adressierung der Treiber
• Gewerk Gebäudetechnik: KNX-Bus, KNX-DALI-Gateway in der Verteilung, ETS-Programmierung, Szenen und Zeitsteuerung
• Zuleitung zur Anlage: Netz 230 V + zweiadrige DALI-Busleitung
Diese Gewerkegrenze legen wir im Angebot schriftlich fest — so weiß auf der Baustelle jeder, wo sein Verantwortungsbereich endet. Auch DMX-Anlagen für dynamische Farbshows binden wir auf diesem Weg an: per Gateway an die Gebäudesteuerung, die Show läuft im Controller der Anlage.
/// vertiefung — erklärvideo
lichtsteuerung · knx · dali · dmx · ca. 6:28 min
Kalkulations-Agent — Anleitung
Für Wiederverkäufer & Agenturen: anmelden, fachlich beschreiben, Zeichnung hochladen — das Angebot mit Preisen kommt per E-Mail. Mit Erklärvideo, Schritt für Schritt.
Ihr Angebot in Minuten — für Fachfirmen
Der Kalkulations-Agent (Sektion „Kalkulations-Agent" auf der Startseite) erfasst Ihre Anlage im Gespräch und liefert ein ausformuliertes Angebot mit unverbindlichem Richtpreis — gerechnet mit den Regeln unserer internen Kalkulation. Der Zugang ist Wiederverkäufern, Agenturen und Werbetechnik-Betrieben vorbehalten ; Endkundenanfragen können wir nicht bedienen.
So läuft es
• 1 · Anmelden: Anmeldeformular ausfüllen (Firma, USt-ID, Kontakt). Nach unserer Prüfung kommt Ihr persönlicher Zugangscode per Mail an die eingetragene Adresse.
• 2 · Beschreiben: je fachlicher, desto weniger Rückfragen — z. B. „SZ 8 Buchstaben, Pr.5/08i, VH 600, frontleuchtend, mit UK — bemaßte Zeichnung anbei".
• 3 · Zeichnung hochladen: PDF/JPG/Screenshot, am besten bemaßt — Text, Buchstabenzahl, Größe und Schriftart liest der Agent selbst.
• 4 · Liste ergänzen: vorbefüllt aus Zeichnung und Gespräch; Beantwortetes wird nicht erneut abgefragt.
• 5 · Angebot per E-Mail: Preise werden ausschließlich an die hinterlegte E-Mail-Adresse versandt — im Chat werden keine Preise genannt.
Datenschutz
Wir erheben nur Firma, USt-ID und Kontakt — keine Profile, keine Weitergabe. Gerechnet wird serverseitig; alles bleibt unverbindlich, bis unser Team geprüft hat. Details in der Datenschutzerklärung (im Widget verlinkt).
/// anleitung — erklärvideo
kalkulations-agent · so nutzen sie ihn · ca. 5:45 min
