Buchstabenprofile im Schnitt.

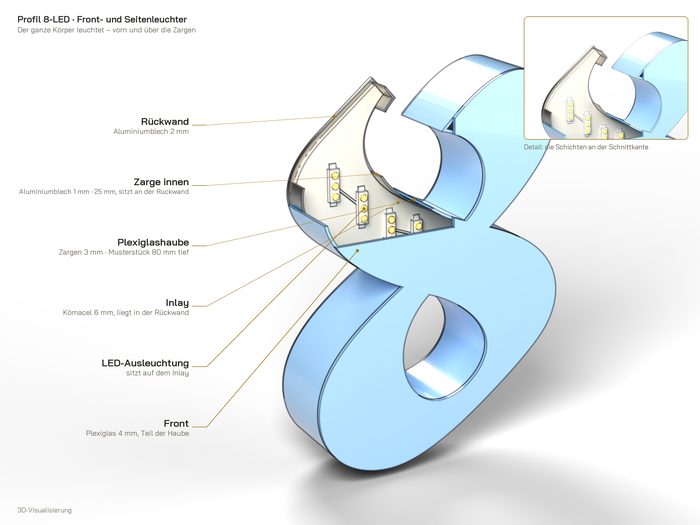

Profil 8-LED

Front- und Seitenleuchter mit Plexiglashaube

LeuchtartDer ganze Körper leuchtet – vorn und über die Zargen

Profil 8 leuchtet über die Front und die sichtbaren Seitenflächen. Front und Zargen der Haube werden aus Plexiglas gefertigt und bilden einen durchgehenden Leuchtkörper.

Die Plexiglashaube sitzt über einem flachen Aluminium-Unterbau mit Rückwand, innenliegender Aluminium-Zarge, Kömacel-Inlay und LED-Ausleuchtung.

Am Musterstück ist die Plexiglaszarge 80 mm tief. Die hinteren 25 mm werden durch den Unterbau verdeckt, der davorliegende Bereich bleibt als leuchtende Seitenfläche sichtbar.

Die Bautiefe liegt zwischen 60 und 120 mm.

• Haube Acryl aus einem Stück: Front 4 mm, Zargen 3 mm
• Bautiefe 60–120 mm (Musterstück 80 mm)
• Rückwand Alu 2 mm
• innenliegende Zarge 25 mm
• Inlay Kömacel 6 mm

Datenblatt Profil 8-LED als PDF ↓

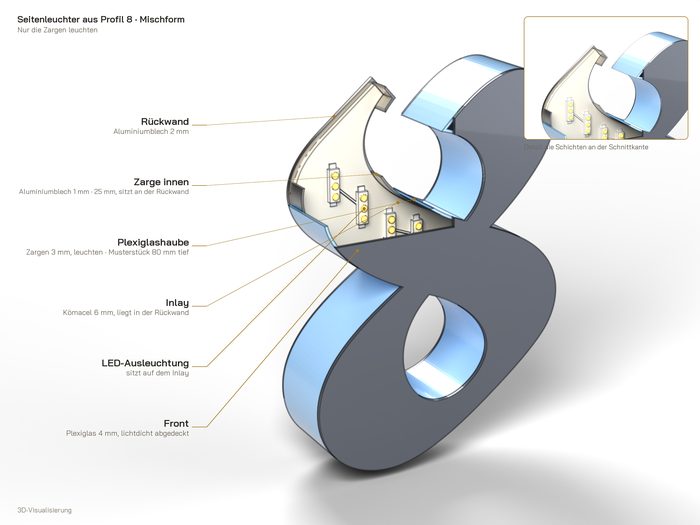

Seitenleuchter aus Profil 8

Leuchtende Seitenflächen mit dunkler Front

LeuchtartNur die Zargen leuchten

Der Seitenleuchter basiert auf Profil 8, jedoch wird die Front lichtdicht ausgeführt. Das Licht tritt ausschließlich über die sichtbaren Plexiglaszargen aus.

Die Plexiglashaube sitzt auf dem gleichen Aluminium-Unterbau wie bei Profil 8. Die Front kann lichtdicht abgeklebt oder mit einem Aluminiumspiegel ausgeführt werden.

So entsteht eine leuchtende Seitenkontur bei geschlossener Front.

• Aufbau Profil 8
• Front lichtdicht abgeklebt oder Alu-Spiegel lackiert
• Zargen Acryl 3 mm
• Bautiefe 60–120 mm (Musterstück 80 mm)

Datenblatt Seitenleuchter aus Profil 8 als PDF ↓

Profil 5s-LED

Frontleuchter für kleine Schriften bis 400 mm Versalhöhe

LeuchtartLicht nach vorn durch die Acrylfront - offen flächig, oder als schmale Inline entlang der Kontur, wenn eine Spiegelplatte aus Alu oder V2A aufgesetzt ist

Profil 5s leuchtet flächig nach vorn durch die Acrylfront. Die schlanke Bauweise eignet sich besonders für kleinere Schriften, bei denen Profil 5 zu kräftig wirkt.

Der Aufbau besteht aus Aluminium-Rückwand 2 mm, Aluminium-Zarge 1 mm und einem Kömacel-Inlay 6 mm mit LED-Ausleuchtung. Die Plexiglasfront ist 4 mm stark, steht rundum etwa 3 mm über und wird über innenliegende Acrylhalter befestigt.

Die Bautiefe richtet sich nach der Versalhöhe und liegt zwischen 60 und 120 mm.

• Versalhöhe bis 400 mm
• Tiefe 60–120 mm (nach Versalhöhe)
• Rückwand Alu 2 mm
• Zarge Alu 1 mm
• Inlay Kömacel 6 mm
• Front Plexiglas 4 mm, 3 mm Überstand

Datenblatt Profil 5s-LED als PDF ↓

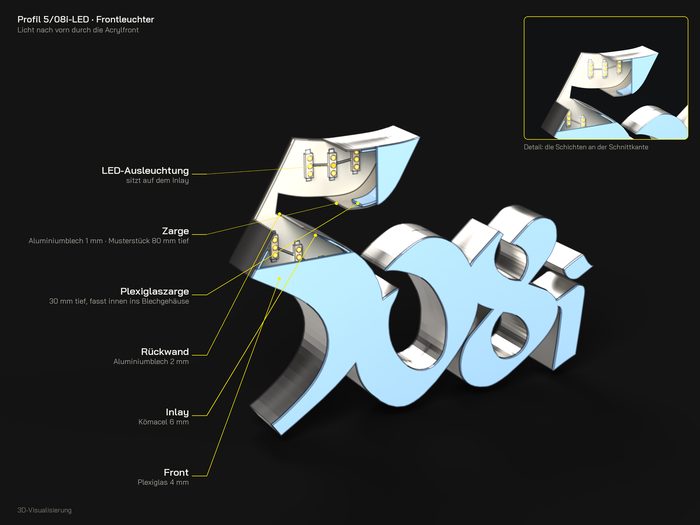

Profil 5/08i-LED

Frontleuchter bis etwa 1500 mm mit innenliegender Plexiglaszarge

LeuchtartLicht nach vorn durch die Acrylfront

Profil 5/08i verbindet die schlanke Optik des Profil 5s mit einer Bauweise für größere Buchstaben.

Der Aufbau besteht aus Aluminium-Rückwand 2 mm, Aluminium-Zarge 1 mm und Kömacel-Inlay 6 mm mit LED-Ausleuchtung. Eine umlaufende, etwa 30 mm tiefe Plexiglaszarge sitzt innen im Buchstabenkörper und trägt die Front über den gesamten Umfang.

Von außen bleibt die Bauweise glatt und ohne zusätzlichen Umleimer.

• Versalhöhe bis ~1500 mm
• Rückwand Alu 2 mm
• Zarge Alu 1 mm
• Inlay Kömacel 6 mm
• Plexiglaszarge 30 mm tief, innenliegend
• Acrylfront

Datenblatt Profil 5/08i-LED als PDF ↓

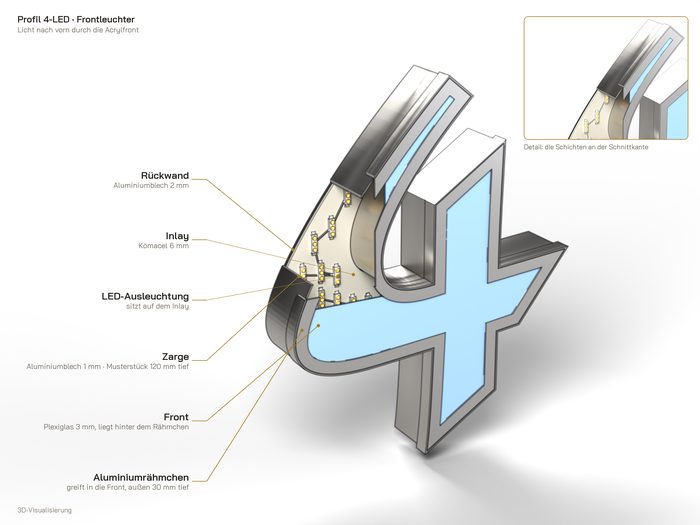

Profil 4-LED

Frontleuchter für Großbuchstaben über 1500 mm Versalhöhe

LeuchtartLicht nach vorn durch die Acrylfront

Profil 4 ist die Bauweise für große Frontleuchter. Die Acrylfront wird durch ein umlaufendes Aluminiumrähmchen eingefasst.

Der Grundaufbau besteht aus Aluminium-Rückwand 2 mm, Aluminium-Zarge 1 mm und Kömacel-Inlay 6 mm mit LED-Ausleuchtung. Das vordere Aluminiumrähmchen ersetzt den Kunststoff-Umleimer der kleineren Profile.

Die Bautiefe richtet sich nach der Versalhöhe und liegt in der Regel zwischen 120 und 180 mm.

• Versalhöhe über 1500 mm
• Tiefe 120–180 mm (nach Versalhöhe)
• Rückwand Alu 2 mm
• Zarge Alu 1 mm
• Inlay Kömacel 6 mm
• Alu-Rähmchen 30 mm tief, Rand 12,8 mm
• Front Acryl 3–5 mm

Datenblatt Profil 4-LED als PDF ↓

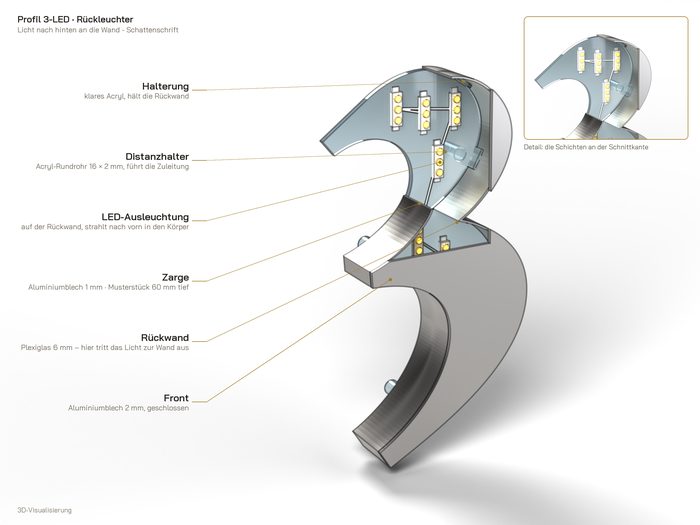

Profil 3-LED

Rückleuchter mit Lichtkranz an der Wand

LeuchtartLicht nach hinten an die Wand - Schattenschrift

Profil 3 ist ein klassischer Rückleuchter. Die geschlossene Front bleibt dunkel, das Licht tritt nach hinten aus und erzeugt einen Lichtkranz auf der Wand.

Die LED sitzt auf einer Rückwand aus klarem oder weißem Plexiglas 6 mm und strahlt in den Buchstabenkörper. Über die Plexiglasrückwand wird das Licht nach hinten abgegeben.

Acryl-Distanzhalter 16 × 2 mm schaffen den erforderlichen Wandabstand und können gleichzeitig die Elektrozuleitung aufnehmen.

Die Bautiefe liegt je nach Versalhöhe zwischen 30 und 120 mm.

• Leuchtbild Schattenschrift
• Tiefe 30-120 mm (nach Versalhöhe)
• Front Alu 2 mm
• Zarge Alu 1 mm
• Rückwand Plexiglas 6 mm, klar oder weiß
• Distanzhalter Acryl-Rundrohr 16 × 2 mm

Datenblatt Profil 3-LED als PDF ↓

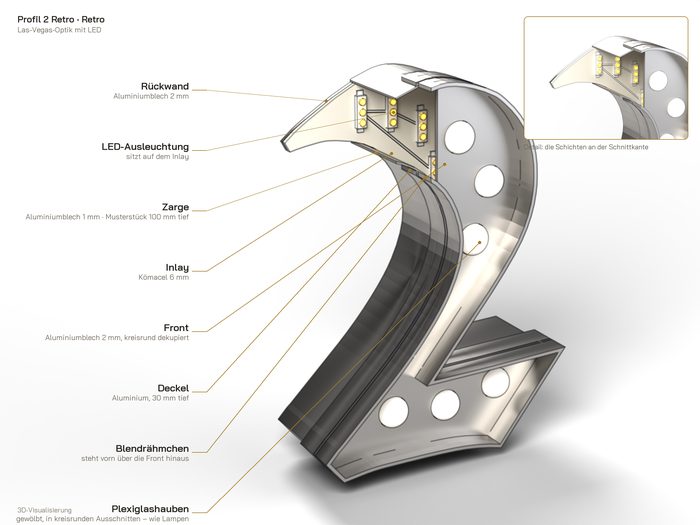

Profil 2 Retro

Retro-Buchstabe mit leuchtenden Plexiglas-Halbkugeln

LeuchtartLas-Vegas-Optik mit LED

Profil 2 Retro basiert auf Profil 2. In die Aluminiumfront werden einzelne Öffnungen eingebracht, in denen gewölbte Plexiglas-Halbkugeln sitzen.

Die Halbkugeln werden von innen mit LED beleuchtet und erzeugen die Optik klassischer Glühlampen-Schriften. Gefertigt werden unter anderem Größen entsprechend E27 und E14.

Eine weitere Ausführung arbeitet mit zurückgesetzter Frontfläche und zusätzlichem vorderen Rähmchen.

• Rückkörper wie Profil 5: Rückwand Alu 2 mm, Zarge Alu 1 mm, Inlay Kömacel 6 mm
• Alu-Fronthaube 30 mm tief mit vorstehendem Blendrähmchen
• Front Alu 2 mm
• Front kreisrund dekupiert, Plexiglashauben E27/E14

Datenblatt Profil 2 Retro als PDF ↓

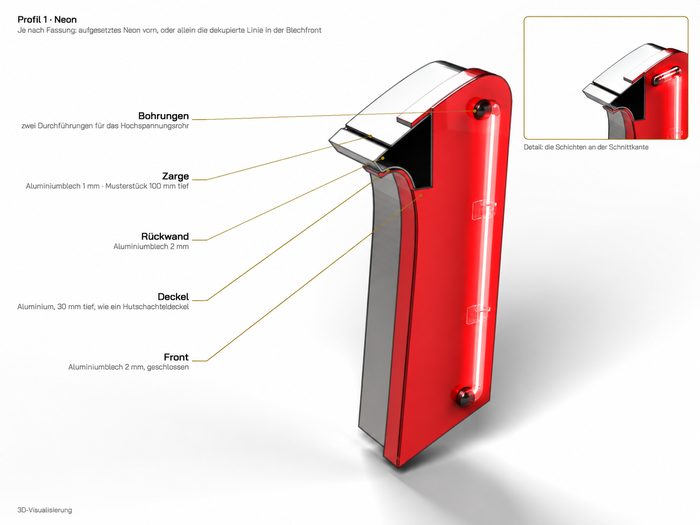

Profil 1

Neon-Profil mit Aluminium-Fronthaube

LeuchtartJe nach Fassung: aufgesetztes Neon vorn, oder allein die dekupierte Linie in der Blechfront

Profil 1 ist die klassische Bauweise für sichtbares Hochspannungs-Neon. Das Neonrohr sitzt vor der geschlossenen Aluminiumfront.

Der Rückkörper besteht aus Aluminium-Rückwand 2 mm und Aluminium-Zarge 1 mm. Darüber sitzt eine etwa 30 mm tiefe Aluminium-Fronthaube.

Alternativ kann die Bauweise mit LED ausgeführt werden, beispielsweise als dekupierte Lichtlinie mit hinterlegtem Plexiglas, als eingesetzter Acrylkern oder mit LED-Schlauch.

Echtes Neon fertigen wir heute nur noch in geringer Stückzahl.

• Rückkörper wie Profil 5: Rückwand Alu 2 mm, Zarge Alu 1 mm, Inlay Kömacel 6 mm
• Alu-Fronthaube 30 mm tief, Front 2 mm
• drei Varianten

Datenblatt Profil 1 als PDF ↓

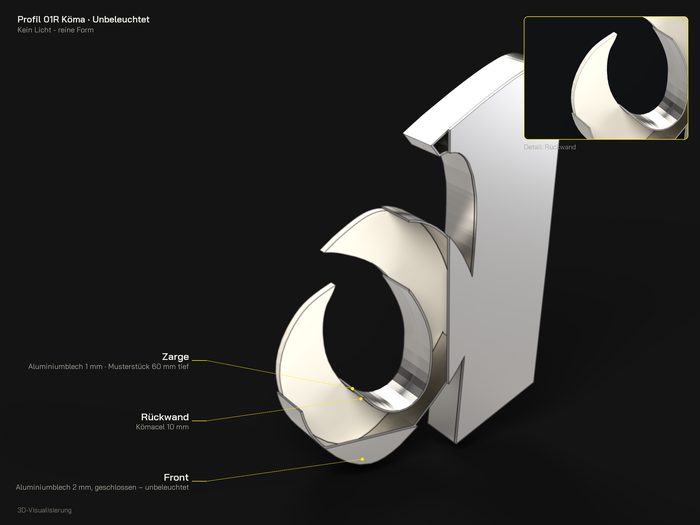

Profil 01R Köma

Unbeleuchteter Aluminiumbuchstabe mit Kömacel-Rückwand

LeuchtartKein Licht - reine Form

Profil 01R Köma entspricht in der sichtbaren Ausführung Profil 01R Alu, besitzt jedoch eine Rückwand aus Kömacel 10 mm.

Front und Zargen bestehen aus Aluminium. Die Kömacel-Rückwand ist insbesondere für kleinere Buchstaben bis etwa 400 mm Versalhöhe vorgesehen.

Auch hier sind unterschiedliche Lackierungen und Oberflächenausführungen möglich.

• Unbeleuchtet
• Front Alu 2 mm
• Zarge Alu 1 mm
• Rückwand Kömacel 10 mm

Datenblatt Profil 01R Köma als PDF ↓
